Mô tả

Van giảm áp DN125 (ARV, AUT, AUTA, SHINYI) bảo hành 12 tháng.

Van giảm áp DN125 hay còn gọi là van điều áp DN125, là một thiết bị cơ khí được sử dụng để giảm và điều chỉnh áp suất chất lỏng (thường là nước) trong các hệ thống đường ống có kích thước lớn. Với đường kính danh nghĩa DN125 (tương đương 5 inch), loại van này đặc biệt phù hợp cho các hệ thống quy mô lớn, nơi cần duy trì áp suất ổn định để bảo vệ đường ống và các thiết bị khác khỏi hư hỏng do áp suất quá cao.

I. Nguyên lý hoạt động và thông số kỹ thuật Van giảm áp DN125.

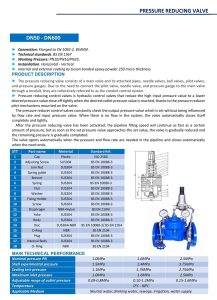

1. Catalog van giảm áp.

2. Nguyên lý hoạt động van giảm áp.

Nguyên lý hoạt động của van giảm áp dựa trên sự cân bằng lực tác động lên màng chắn hoặc piston.

-Khi áp suất đầu vào (áp suất cao) đi vào van, nó sẽ tác động lên màng chắn hoặc piston.

-Lực này sẽ đối trọng với lực nén của lò xo đã được cài đặt sẵn.

-Nếu áp suất đầu ra cao hơn mức cài đặt, lực tác động lên màng chắn sẽ mạnh hơn lực lò xo, khiến màng chắn nâng lên và làm đĩa van đóng bớt lại. Điều này thu hẹp không gian dòng chảy, làm giảm áp suất đầu ra xuống mức đã cài đặt.

-Ngược lại, nếu áp suất đầu ra thấp hơn mức cài đặt, lực lò xo sẽ mạnh hơn, đẩy màng chắn xuống và mở rộng đĩa van. Điều này làm tăng lưu lượng dòng chảy, giúp áp suất đầu ra tăng lên và duy trì ở mức ổn định.

3. Thông số kỹ thuật Van giảm áp DN125.

-Kích thước DN125 ( 5inch).

-Thân van: Thường được đúc từ gang , có hai mặt bích để kết nối với đường ống. Thân van được sơn một lớp epoxy để chống ăn mòn và tăng tuổi thọ.

-Lá van: Dạng đĩa tròn, cũng được làm từ gang cầu và bọc cao su EPDM để đảm bảo độ kín và an toàn cho nguồn nước sạch.

-Ty van: Nối lá van với hệ thống điều khiển, thường làm bằng inox 304 hoặc 316 để chống gỉ sét.

-Lò xo: Có chức năng tạo lực nén để cân bằng với áp suất của lưu chất, giúp van hoạt động ổn định.

-Hệ thống điều khiển (Pilot): Đây là bộ phận chính giúp van hoạt động tự động. Pilot nhận biết sự thay đổi áp lực đầu vào và điều khiển lá van để duy trì áp lực đầu ra ổn định theo cài đặt.

-Đồng hồ đo áp: Thường có 2 đồng hồ để đo áp suất đầu vào và đầu ra, giúp người vận hành dễ dàng quan sát và điều chỉnh.

-Ốc điều chỉnh áp suất: Dùng để thiết lập mức áp suất đầu ra mong muốn.

-Áp suất làm việc: PN10, PN16, PN25 (tương ứng với 10 bar và 16 bar, 25 bar).

-Nhiệt độ hoạt động: T 0∘C đến 80∘C.

-Kiểu kết nối: Nối mặt bích theo các tiêu chuẩn quốc tế như JIS, DIN, BS, ANSI.

-Môi trường sử dụng: : Chủ yếu là nước (nước sạch, nước thải), hơi nóng, khí nén, xăng dầu.

-Hãng sản xuất: AUT, AUTA, ARV, KVS, SHINYI.

-Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Malaysia, Việt Nam, Thổ Nhĩ Kỳ, G7

II. Ứng dụng và hướng dẫn cài đặt Van giảm áp DN125.

1. Ứng dụng van giảm áp.

-Hệ thống cấp nước: Bảo vệ đường ống, thiết bị trong các tòa nhà cao tầng, khu dân cư, khu công nghiệp.

-Hệ thống PCCC: Đảm bảo áp lực nước ổn định và an toàn.

-Hệ thống thủy lợi: Kiểm soát lưu lượng và áp suất nước trong các kênh dẫn.

-Nhà máy sản xuất: Dùng trong các hệ thống xử lý nước, các đường ống dẫn lưu chất trong nhà máy thực phẩm, nước giải khát, dệt nhuộm.

2. Hướng dẫn cài đặt van giảm áp.

Người dùng có thể điều chỉnh áp suất đầu ra bằng cách vặn vít điều chỉnh:

-Vặn theo chiều kim đồng hồ sẽ tăng lực nén lò xo, làm áp suất đầu ra tăng.

-Vặn ngược chiều kim đồng hồ sẽ giảm lực nén lò xo, làm áp suất đầu ra giảm.

3. Chính sách khi mua van giảm áp an việt phát.

-Bảo hành; 12 tháng.

-Hỗ trợ giao hàng trên toàn quốc.

-Tư vấn hỗ trợ, hướng dẫn lắp đặt.

-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
