Mô tả
Van cổng tín hiệu điện DN80 (ty nổi, ty chìm) BH 12 tháng.
Van cổng tín hiệu điện DN80 hay còn gọi là van cổng kèm công tắc giám sát DN80, là một loại van cổng được trang bị thêm một công tắc hành trình hay còn gọi là công tắc giới hạn. Công tắc này được kết nối với hệ thống điện để báo hiệu trạng thái đóng hoặc mở của van về tủ điều khiển, phòng trung tâm hoặc bộ phận giám sát. Kích thước DN80 (đường kính danh nghĩa 80mm, 3 inch).
I. Nguyên lý hoạt động và thông số kỹ thuật Van cổng tín hiệu điện DN80.

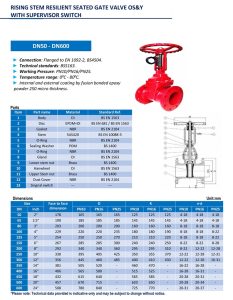

1. Catalog van cổng tín hiệu điện.
2. Nguyên lý hoạt động van cổng tín hiệu điện.
Van cổng tín hiệu điện hoạt động tín hiệu điện để gửi thông tin về trạng thái đóng/mở của van về hệ thống điều khiển trung tâm, giúp người vận hành giám sát và điều khiển từ xa.
-Đóng van: Khi nhận được tín hiệu đóng, bộ truyền động điện sẽ quay theo chiều kim đồng hồ, làm trục van hạ xuống. Cổng van sẽ hạ dần và bám khít vào thân van, chặn hoàn toàn dòng chảy.
-Mở van: Khi nhận được tín hiệu mở, bộ truyền động điện sẽ quay ngược chiều kim đồng hồ, làm trục van nâng lên. Cổng van sẽ rời khỏi thân van, tạo một khe hở cho dòng chảy đi qua.
3. Thông số kỹ thuật Van cổng tín hiệu điện DN80.
-Kích thước: DN80 (phi 90, 3 inch).
-Thân van: Thân van được làm bằng gang, thường là gang xám hoặc gang cầu, có độ bền cao và giá thành hợp lý. Bề mặt van thường được sơn phủ epoxy để chống gỉ sét. Thân van thường được sơn màu đỏ dễ nhật biết.
-Đĩa van (cửa van): Bộ phận trực tiếp đóng hoặc mở dòng chảy. Khi van mở, đĩa van sẽ di chuyển lên trên, tạo ra một đường thẳng cho lưu chất đi qua mà không bị cản trở.
-Trục van (ty van): Là bộ phận kết nối giữa tay quay và đĩa van. Điểm đặc biệt của loại van ty nổi là khi van mở, trục van sẽ nhô hẳn lên trên, giúp người vận hành dễ dàng quan sát trạng thái của van bằng mắt thường.
-Tay quay vô lăng: Dùng để điều khiển van đóng hoặc mở. Khi quay tay quay theo chiều kim đồng hồ, trục van và đĩa van sẽ hạ xuống để đóng van. Ngược lại, khi quay ngược chiều kim đồng hồ, trục van sẽ nhô lên và kéo đĩa van lên, mở van hoàn toàn.
-Kết nối: Hai đầu van được thiết kế dạng mặt bích, giúp kết nối chắc chắn với đường ống bằng bu-lông và đai ốc. Gioăng làm kín sẽ được chèn vào giữa các mặt bích để đảm bảo độ kín khít, chống rò rỉ.
-Áp lực cho phép: PN10, PN16, PN25 (tuong đương 10 bar, 16 bar, 25 bar).
-Kết nối: Mặt bích, mặt bích kết nối với các tiêu chuản :BS, DIN, ANSI, JIS
-Nhiệt độ cho phép: 0 đến 80 độ C.
-Môi trường sử dụng: Nước, nước thải qua sử dụng, nước sạch.
-Bộ tín hiệu điện: Đây là bộ phận đặc trưng của loại van này. Hộp tín hiệu thường chứa một hoặc hai công tắc hành trình. Khi van được mở hoặc đóng hoàn toàn, công tắc sẽ được kích hoạt, gửi tín hiệu điện về trung tâm điều khiển hoặc tủ báo cháy.
-Có hai loại van cổng tín hiệu điện chính: Van cổng ty nổi và van cổng ty chìm.
+Van cổng ty nổi (Rising stem gate valve): Trục van sẽ nhô lên khi van mở. Dễ dàng quan sát trạng thái của van từ bên ngoài.
+Van cổng ty chìm (Non-rising stem gate valve): Trục van không di chuyển lên xuống.
-Hãng sản xuất: ARV, AUT, AUTA, KVS, MEJI, ARITA, SHINYI.
-Xuất xứ: Trung Quốc, Malaysia, Đài Loan, Việt Nam, Thổ Nhĩ Kỳ.
II. Ưu điểm và ứng dụng Van cổng tín hiệu điện DN80.
1. Ưu điểm cua Van cổng tín hiệu điện.
-Giám sát từ xa: Cho phép người vận hành biết được trạng thái của van mà không cần đến tận nơi kiểm tra.
-Độ tin cậy cao: Giảm thiểu sai sót do kiểm tra thủ công, đảm bảo hệ thống hoạt động đúng theo thiết kế.
-An toàn: Cải thiện an toàn cho hệ thống PCCC, đảm bảo nước luôn sẵn sàng khi có sự cố.
-Tự động hóa: Là một phần quan trọng của các hệ thống tự động, cho phép điều khiển và giám sát quy trình một cách hiệu quả.
2. Ứng dụng van cổng tín hiệu điện.
Van cổng tín hiệu điện DN80 được sử dụng rộng rãi trong các hệ thống yêu cầu kiểm soát và giám sát từ xa, đặc biệt là trong các hệ thống phòng cháy chữa cháy (PCCC) và hệ thống xử lý nước.
-Hệ thống PCCC: Đây là ứng dụng phổ biến nhất. Van được lắp đặt trên đường ống chính để kiểm soát dòng nước. Tín hiệu điện từ van giúp trung tâm báo cháy biết được trạng thái của van, đảm bảo hệ thống luôn sẵn sàng hoạt động.
-Hệ thống cấp nước: Dùng để kiểm soát dòng chảy trong các trạm bơm, nhà máy xử lý nước.
-Hệ thống HVAC: Sử dụng trong các hệ thống sưởi, thông gió và điều hòa không khí để điều khiển dòng chất lỏng.
3. Chính sách khi mua van cổng tín hiệu điện việt phát.
-Bảo hành; 12 tháng.
-Hỗ trợ giao hàng trên toàn quốc.
-Tư vấn hỗ trợ, hướng dẫn lắp đặt.
-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
