Mô tả
Van cổng ty chìm DN50 (tay quay, nắp chụp) BH 12 tháng.
–Van cổng ty chìm DN50 (hay còn gọi là gate valve, van 2 chiều, van cửa) là một loại van công nghiệp được sử dụng phổ biến để đóng hoặc mở dòng chảy của chất lỏng hoặc khí trong đường ống. “DN50” là một ký hiệu chỉ kích thước danh nghĩa của van, tương đương với đường kính ống khoảng 50mm, hay 2 inch.
-Đặc điểm nổi bật của loại van này là phần trục van (ty van) được thiết kế chìm hoàn toàn bên trong thân van. Khi bạn vận hành van (xoay tay quay), trục van sẽ di chuyển lên xuống để nâng hoặc hạ đĩa van, nhưng nó không nổi lên bên ngoài. Điều này giúp van có kích thước nhỏ gọn hơn so với van ty nổi, rất thích hợp để lắp đặt ở những nơi có không gian hạn chế hoặc các hệ thống đường ống ngầm.
I. Nguyên lý hoạt động và thông số kỹ thuật Van cổng ty chìm DN50.

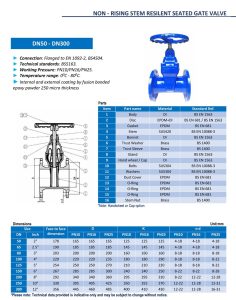

1. Catalog Van cổng ty chìm.
2. Nguyên lý hoạt động Van cổng ty chìm.
-Khi quay tay quay theo chiều kim đồng hồ, trục van sẽ quay và di chuyển xuống, kéo đĩa van đóng kín cửa van, ngăn dòng chảy. Ngược lại, khi quay ngược chiều kim đồng hồ, đĩa van sẽ được nâng lên, cho phép chất lỏng/khí đi qua. Quá trình này diễn ra hoàn toàn bên trong thân van, nên trục van không thay đổi chiều dài bên ngoài.
3. Thông số kỹ thuật Van cổng ty chìm DN50.
-Kích thước: DN50 (phi 60, 2 inch).
-Thân van: Là phần chính, chịu áp lực và liên kết các chi tiết. Vật liệu phổ biến là gang cầu, gang xám, được phủ lớp sơn Epoxy để chống ăn mòn.
-Đĩa van: Bộ phận trực tiếp đóng/mở dòng chảy. Đĩa van thường được làm bằng gang, thép không gỉ và bọc cao su EPDM để đảm bảo độ kín.
-Trục van (ty van): Nằm bên trong thân van, có nhiệm vụ truyền lực từ tay quay xuống đĩa van.
-Tay quay, nắp chụp (vô lăng): Bộ phận để người dùng vận hành van bằng tay.
-Gioăng làm kín: Được làm từ cao su hoặc Teflon, đặt ở các vị trí nối để ngăn chặn rò rỉ.
-Áp lực cho phép: PN10, PN16, PN25 (tuong đương 10 bar, 16 bar, 25 bar).
-Kết nối: Mặt bích, mặt bích kết nối với các tiêu chuản :BS, DIN, ANSI, JIS
-Nhiệt độ cho phép: 0 đến 80 độ C.
-Môi trường sử dụng: Nước, nước thải qua sử dụng, nước sạch, nước sông hồ…
-Hãng sản xuất: ARV, AUT, AUTA, KVS, MEJI, ARITA, SHINYI…
-Xuất xứ: Trung Quốc, Malaysia, Đài Loan, Việt Nam, Thổ Nhĩ Kỳ
II. Ưu điểm và ứng dụng Van cổng ty chìm DN50.
1. Ưu điẻm của van cổng ty chìm.
-Tiết kiệm không gian: Thiết kế ty chìm giúp van có kích thước nhỏ gọn, dễ dàng lắp đặt ở những nơi chật hẹp hoặc dưới lòng đất.
-Giảm thiểu rò rỉ: Do trục van không tiếp xúc với môi trường bên ngoài, hạn chế được bụi bẩn và các tác nhân gây ăn mòn, kéo dài tuổi thọ của van.
-Chi phí hợp lý: Van cổng ty chìm thường có giá thành cạnh tranh hơn so với van ty nổi.
-Độ bền cao: Vật liệu chế tạo đa dạng như gang, thép, inox giúp van có khả năng chịu được áp lực và nhiệt độ nhất định.
2. Ứng dụng Van cổng ty chìm DN50.
Nhờ thiết kế nhỏ gọn và khả năng đóng kín tốt, van cổng ty chìm DN50 được ứng dụng rộng rãi trong nhiều hệ thống:
-Hệ thống cấp thoát nước: Lắp đặt trong các mạng lưới đường ống cấp nước sạch sinh hoạt, hệ thống xử lý nước thải.
-Hệ thống phòng cháy chữa cháy (PCCC): Đóng vai trò quan trọng trong việc kiểm soát dòng nước trong các tòa nhà, khu công nghiệp.
-Hệ thống HVAC: Dùng cho các hệ thống sưởi, thông gió và điều hòa không khí.
-Các ngành công nghiệp: Lắp đặt trong các nhà máy sản xuất, nhà máy thủy điện, nhiệt điện để điều khiển dòng chảy của nước, khí nén hoặc các chất lỏng không có tính ăn mòn cao.
3. Chính sách khi mua van cổng ty chìm việt phát.
-Bảo hành; 12 tháng.
-Hỗ trợ giao hàng trên toàn quốc.
-Tư vấn hỗ trợ, hướng dẫn lắp đặt.
-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
