Mô tả
Van bướm tín hiệu điện DN80, nhập khẩu BH 12 tháng.
Van bướm tín hiệu điện DN80 hay còn gọi là van bướm kèm công tắc giám sát DN80, là một loại van công nghiệp được sử dụng để điều khiển dòng chảy của chất lỏng hoặc khí trong hệ thống đường ống.
-Van bướm: Là phần chính của van, có một đĩa van hình tròn nằm bên trong thân van. Khi đĩa van xoay một góc 90 độ, nó sẽ mở hoặc đóng hoàn toàn dòng chảy. Kích thước DN80 (Diameter Nominal 80mm) cho biết đường kính danh nghĩa của van là 80mm (3 inch).
-Công tắc giám sát: Là một bộ phận gắn bên ngoài van, có chức năng gửi tín hiệu điện về trung tâm điều khiển (ví dụ: tủ báo cháy, hệ thống SCADA) để thông báo trạng thái của van (đang mở hay đóng). Điều này đặc biệt quan trọng trong các hệ thống phòng cháy chữa cháy, nơi cần giám sát chặt chẽ trạng thái của các van.
I.Catalog và thông số kỹ thuật Van bướm tín hiệu điện DN80.

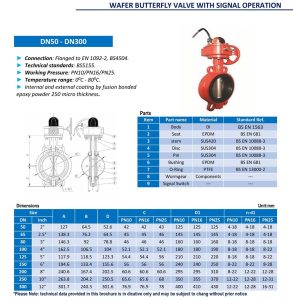

1.Catalog Van bướm tín hiệu điện.
2.Thông số kỹ thuật Van bướm tín hiệu điện DN80.
-Kích thước: DN80 (phi 90, 3 inch).
-Thân van: Vỏ bên ngoài của van, thường được làm từ gang sơn phủ Epoxy chống ăn mòn, thép, hoặc inox. Thân van có thể được thiết kế dạng wafer (kẹp giữa hai mặt bích) hoặc lug (có các lỗ ren để bắt bulong). Đặc trưng của van này là được sơn màu đỏ để dễ nhận biết.
-Đĩa van: Bộ phận chính để đóng/mở dòng chảy. Đĩa thường được làm từ inox hoặc gang, có thể phủ thêm các lớp chống ăn mòn.
-Trục van: Thanh nối từ tay gạt đến đĩa van. Khi tay gạt xoay, trục van sẽ truyền chuyển động đến đĩa.
-Gioăng làm kín: Lớp lót bằng cao su (EPDM, NBR) hoặc Teflon (PTFE) nằm giữa đĩa và thân van, giúp van kín khít hoàn toàn khi đóng.
-Công tắc giám sát: Đây là điểm đặc biệt của loại van này. Công tắc giám sát, thường là một hộp công tắc gắn trên đầu van, có chức năng báo hiệu trạng thái đóng hoặc mở của van về hệ thống điều khiển trung tâm. Công tắc này có thể là loại cơ học hoặc điện tử, giúp tự động hóa và giám sát từ xa.
-Kiểu kết nối: Lắp mặt, wafer (dạng kẹp giữa hai mặt bích), lug, mặt bích theo các tiêu chuẩn JIS, BS, DIN, ANSI.
-Áp lực làm việc: PN10, PN16 (tương đương 10kg/cm² và 16kg/cm²).
-Nhiệt độ làm việc: Từ 0°C đến 80°C hoặc cao hơn tùy vật liệu.
-Vận hành: Bộ phận vận hành thủ công, thường có các nấc để giữ van ở các góc mở khác nhau (0°, 20°, 45°, 90°)
-Môi trường sử dụng: Nước sạch, nước thải, hệ thống PCCC, xăng, dầu, v.v.
-Hãng sản xuất: ARV, AUT, AUTA, KVS, MEJI, ARITA, SHINYI…
-Xuất xứ: Trung Quốc, Malaysia, Đài Loan, Việt Nam, Thổ Nhĩ Kỳ.
II. Ưu điểm và ứng dụng Van bướm tín hiệu điện DN80.
1. Ưu điểm của van bướm tín hiệu điện DN80.
-Khả năng giám sát và kiểm soát từ xa:
+Đây là ưu điểm quan trọng nhất. Van được trang bị công tắc giám sát (hay còn gọi là công tắc hành trình), có khả năng gửi tín hiệu điện về trạng thái đóng/mở của van đến phòng điều khiển trung tâm hoặc hệ thống báo cháy.
+Điều này cho phép người vận hành theo dõi và kiểm soát trạng thái của van từ xa một cách nhanh chóng, chính xác mà không cần phải di chuyển đến vị trí lắp đặt van.
+Trong các hệ thống PCCC, tín hiệu này rất quan trọng để đảm bảo van luôn ở đúng vị trí mở hoàn toàn, đảm bảo nguồn nước được cung cấp đầy đủ khi có sự cố hỏa hoạn.
-Tăng cường hiệu quả và an toàn hệ thống:
+Phản ứng nhanh chóng: Công tắc giám sát phát tín hiệu ngay lập tức khi trạng thái van thay đổi, giúp phát hiện sớm các sự cố như van bị đóng nhầm hoặc lỗi kỹ thuật, từ đó có biện pháp xử lý kịp thời.
+Giảm rủi ro: Giúp ngăn chặn các rủi ro do van bị đóng sai trạng thái, đặc biệt là trong hệ thống PCCC, nơi một van bị đóng có thể làm tê liệt toàn bộ hệ thống chữa cháy.
+Tối ưu hóa vận hành: Cung cấp thông tin quan trọng về trạng thái hoạt động của hệ thống, giúp tự động hóa quá trình kiểm soát dòng chảy và tối ưu hóa hiệu suất.
-Thiết kế tối ưu và bền bỉ:
+Thiết kế nhỏ gọn: Van bướm có thiết kế nhỏ gọn hơn nhiều so với van cổng cùng kích thước, giúp tiết kiệm không gian lắp đặt.
+Vận hành nhẹ nhàng, đơn giản: Van bướm DN80 có thể được điều khiển bằng tay gạt hoặc tay quay, thao tác đóng mở nhanh chóng và nhẹ nhàng.
+Độ bền cao: Thân van thường được làm từ gang dẻo, được phủ lớp sơn epoxy chống gỉ, đảm bảo tuổi thọ lâu dài và an toàn cho các môi trường nước sạch. Gioăng làm kín từ cao su EPDM đảm bảo van đóng kín tuyệt đối, ngăn ngừa rò rỉ.
-Dễ dàng lắp đặt và bảo trì: Thiết kế đơn giản giúp việc lắp đặt, tháo lắp, bảo dưỡng và sửa chữa trở nên dễ dàng hơn.
2.Ứng dụng Van bướm tín hiệu điện DN80.
-Hệ thống PCCC: Đây là ứng dụng phổ biến và quan trọng nhất. Van bướm kèm công tắc giám sát được sử dụng để kiểm soát và giám sát dòng nước trong các hệ thống chữa cháy, đặc biệt là hệ thống Sprinkler.
-Hệ thống cấp thoát nước: Kiểm soát luồng chất lỏng trong các nhà máy xử lý nước, hệ thống cấp nước công cộng, hệ thống tưới tiêu…
-Các ngành công nghiệp khác: Được ứng dụng trong các nhà máy sản xuất thực phẩm, dược phẩm, hóa chất, dệt may, giấy, dầu khí…
3.Chính sách khi mua van bướm tín hiệu điện an việt phát.
-Bảo hành; 12 tháng.
-Hỗ trợ giao hàng trên toàn quốc.
-Tư vấn hỗ trợ, hướng dẫn lắp đặt.
-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
