Mô tả

Van bướm tín hiệu điện DN200, nhập khẩu BH 12 tháng.

–Van bướm tín hiệu điện DN200 (8 inch) hay còn gọi là van bướm kèm công tắc giám sát DN200, là một loại van bướm được trang bị thêm một công tắc giám sát, có tác dụng báo hiệu trạng thái đóng mở của van về tủ điều khiển trung tâm. Nó được sử dụng phổ biến trong các hệ thống phòng cháy chữa cháy (PCCC) và các hệ thống cấp nước công nghiệp, nơi việc giám sát trạng thái của van là rất quan trọng. van được cấu tạo từ thân và bướm và bộ công tắc giám sát.

+Van bướm: Là loại van dùng một đĩa tròn (cánh bướm) xoay quanh trục để điều tiết hoặc chặn dòng chảy của chất lỏng, khí hoặc bột.

+Công tắc giám sát: Đây là bộ phận quan trọng được gắn trên thân van. Công tắc này có nhiệm vụ phát tín hiệu điện về trung tâm điều khiển (ví dụ: tủ trung tâm báo cháy) khi van thay đổi trạng thái từ đóng sang mở hoặc ngược lại.

I. Nguyên lý hoạt động và Thông số kỹ thuật van bướm tín hiệu điện DN200.

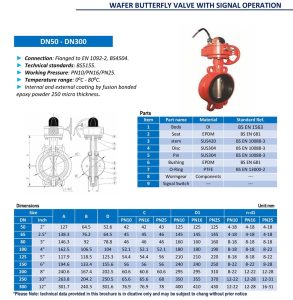

1. Catalog Van bướm tín hiệu điện.

2. Nguyên lý hoạt động van bướm tín hiệu điện DN200.

-Khi đĩa van xoay để mở hoặc đóng, trục van sẽ truyền chuyển động đến cơ cấu bên trong hộp công tắc. Khi đĩa van đạt đến vị trí hoàn toàn mở hoặc đóng, cơ cấu này sẽ kích hoạt các tiếp điểm điện, tạo ra tín hiệu điện. Tín hiệu này sau đó được truyền về tủ trung tâm điều khiển, hiển thị trạng thái của van.

3.Thông số kỹ thuật van bướm tín hiệu điện DN200.

-Kích thước: DN200 (8 inch).

-Thân van: Vỏ bên ngoài của van, thường được làm từ gang sơn phủ Epoxy chống ăn mòn, thép, hoặc inox. Thân van có thể được thiết kế dạng wafer (kẹp giữa hai mặt bích) hoặc lug (có các lỗ ren để bắt bulong). Đặc trưng của van này là được sơn màu đỏ để dễ nhận biết.

-Đĩa van: Bộ phận chính để đóng/mở dòng chảy. Đĩa thường được làm từ inox hoặc gang, có thể phủ thêm các lớp chống ăn mòn.

-Trục van: Thanh nối từ tay gạt đến đĩa van. Khi tay gạt xoay, trục van sẽ truyền chuyển động đến đĩa.

-Gioăng làm kín: Lớp lót bằng cao su (EPDM, NBR) hoặc Teflon (PTFE) nằm giữa đĩa và thân van, giúp van kín khít hoàn toàn khi đóng.

-Bộ tín hiệu điện hay công tắc giám sát là bộ phận bổ sung, thường được gắn trên thân van hoặc bộ phận điều khiển. Nó có cấu tạo và chức năng như sau:

+Hộp công tắc: Vỏ ngoài bảo vệ các linh kiện điện bên trong, thường làm bằng kim loại hoặc nhựa chống cháy.

+Các tiếp điểm công tắc: Bao gồm các công tắc điện tử, thường là loại tiếp điểm khô (Dry contact) hoặc vi công tắc (Micro switch). Khi đĩa van xoay đến vị trí đóng hoặc mở hoàn toàn, một cơ cấu cơ học sẽ tác động vào các tiếp điểm này.

+Cơ cấu tác động: Một cơ cấu cơ học liên kết với trục van. Khi trục van xoay, nó sẽ làm cho cơ cấu này di chuyển và kích hoạt các tiếp điểm công tắc.

+Dây dẫn điện: Dùng để kết nối công tắc giám sát với hệ thống báo cháy hoặc tủ điều khiển trung tâm.

-Kiểu kết nối: Lắp mặt bích theo các tiêu chuẩn JIS, BS, DIN, ANSI.

-Áp lực làm việc: PN10, PN16 (tương đương 10kg/cm² và 16kg/cm²).

-Nhiệt độ làm việc: Từ 0°C đến 80°C hoặc cao hơn tùy vật liệu.

-Vận hành: Bộ phận vận hành thủ công, thường có các nấc để giữ van ở các góc mở khác nhau (0°, 20°, 45°, 90°)

-Môi trường sử dụng: Nước sạch, nước thải, hệ thống PCCC, xăng, dầu, v.v.

-Hãng sản xuất: ARV, AUT, AUTA, KVS, MEJI, ARITA, SHINYI…

-Xuất xứ: Trung Quốc, Malaysia, Đài Loan, Việt Nam, Thổ Nhĩ Kỳ.

II. Ưu điểm và ứng dụng Van bướm tín hiệu điện DN200.

1. Ưu điểm của van bướm tín hiệu điện.

-Giám sát trạng thái: Chức năng chính là giúp người quản lý hệ thống dễ dàng theo dõi được trạng thái của van từ xa mà không cần đến vị trí lắp đặt. Điều này rất quan trọng trong các hệ thống PCCC, nơi việc van bị đóng bất ngờ có thể gây nguy hiểm.

-Tăng cường an toàn: Khi van bị đóng (có thể do vô tình hoặc cố ý), công tắc giám sát sẽ ngay lập tức gửi tín hiệu cảnh báo. Điều này giúp hệ thống phản ứng kịp thời, ngăn ngừa các sự cố nghiêm trọng có thể xảy ra.

-Độ tin cậy cao: Van bướm DN200 thường được làm từ các vật liệu bền như gang, thép không gỉ, có khả năng chịu áp lực và ăn mòn tốt.

2.Ứng dụng Van bướm tín hiệu điện DN200.

-Van bướm kèm công tắc giám sát DN200 thường được sử dụng trong các hệ thống yêu cầu kiểm soát và giám sát chặt chẽ, đặc biệt là trong hệ thống phòng cháy chữa cháy (PCCC) và các hệ thống cấp thoát nước công nghiệp. Việc giám sát trạng thái van từ xa giúp đảm bảo hệ thống luôn hoạt động an toàn và hiệu quả, giảm thiểu rủi ro khi có sự cố.

3. Chính sách khi mua van bướm tín hiệu điện an việt phát.

-Bảo hành; 12 tháng.

-Hỗ trợ giao hàng trên toàn quốc.

-Tư vấn hỗ trợ, hướng dẫn lắp đặt.

-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
