Mô tả
Van bướm tay gạt DN200, nhập khẩu BH 12 tháng.
-Van bướm tay gạt DN200 (8 inch) hay còn gọi là Butterfly valve DN150, là một loại van công nghiệp được sử dụng để điều khiển dòng chảy của chất lỏng hoặc khí trong hệ thống đường ống.
-Van bướm tay gạt cũng có thể được sử dụng để điều tiết lưu lượng dòng chảy bằng cách điều chỉnh góc mở của đĩa van ở các mức khác nhau (ví dụ: 30°, 45°, 60°). Chốt hãm trên tay gạt giúp cố định đĩa van ở nhiều vị trí, cho phép người dùng kiểm soát lưu lượng dòng chảy một cách chính xác.
I. Nguyên lý hoạt động và thông số ký thuật Van bướm tay gạt DN200.

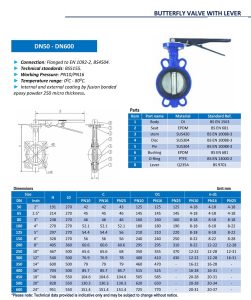

1. Catalog Van bướm tay gạt.
2. Nguyên lý hoạt động của Van bướm tay gạt.
Nguyên lý hoạt động của van bướm tay gạt rất đơn giản và hiệu quả, dựa trên cơ chế quay một phần tư vòng (khoảng 90 độ).
-Khi van ở trạng thái đóng hoàn toàn, tay gạt sẽ nằm vuông góc với đường ống. Đĩa van nằm song song với thân van, tạo một rào chắn hoàn toàn, ngăn không cho dòng lưu chất đi qua.
-Khi người dùng gạt tay gạt một góc 90 độ theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ, trục van sẽ xoay và kéo theo đĩa van xoay theo.
-Khi đĩa van xoay một góc 90 độ, nó sẽ nằm song song với dòng chảy, cho phép lưu chất đi qua một cách tự do nhất.
3. Thông số ký thuật Van bướm tay gạt DN200.
-Kích thước: DN200 (8 inch).
-Thân van: Vỏ bên ngoài của van, thường được làm từ gang sơn phủ Epoxy chống ăn mòn, thép, hoặc inox. Thân van có thể được thiết kế dạng wafer (kẹp giữa hai mặt bích) hoặc lug (có các lỗ ren để bắt bulong).
-Đĩa van: Bộ phận chính để đóng/mở dòng chảy. Đĩa thường được làm từ inox hoặc gang, có thể phủ thêm các lớp chống ăn mòn.
-Trục van: Thanh nối từ tay gạt đến đĩa van. Khi tay gạt xoay, trục van sẽ truyền chuyển động đến đĩa.
-Gioăng làm kín: Lớp lót bằng cao su (EPDM, NBR) hoặc Teflon (PTFE) nằm giữa đĩa và thân van, giúp van kín khít hoàn toàn khi đóng.
-Tay gạt: Là bộ phận dùng để điều khiển van, có thể gạt 90 độ để xoay đĩa van, giúp người dùng dễ dàng thao tác.
-Kiểu kết nối: Lắp mặt bích theo các tiêu chuẩn JIS, BS, DIN, ANSI.
-Áp lực làm việc: PN10, PN16 (tương đương 10kg/cm² và 16kg/cm²).
-Nhiệt độ làm việc: Từ 0°C đến 80°C hoặc cao hơn tùy vật liệu.
-Vận hành: Bộ phận vận hành thủ công, thường có các nấc để giữ van ở các góc mở khác nhau (0°, 20°, 45°, 90°)
-Môi trường sử dụng: Nước sạch, nước thải, hệ thống PCCC, xăng, dầu, v.v.
-Hãng sản xuất: ARV, AUT, AUTA, KVS, MEJI, ARITA, SHINYI…
-Xuất xứ: Trung Quốc, Malaysia, Đài Loan, Việt Nam, Thổ Nhĩ Kỳ.
II. Ưu điểm và ứng dụng Van bướm tay gạt DN200.
1. Ưu điểm của van bướm tay gạt.
-Thiết kế nhỏ gọn: Chiếm ít không gian lắp đặt.
-Đóng/mở nhanh chóng: Thao tác bằng tay gạt đơn giản, tiện lợi.
-Giá thành hợp lý: So với một số loại van khác, van bướm tay gạt có chi phí thấp hơn.
-Đa dạng vật liệu: Phù hợp với nhiều môi trường làm việc khác nhau như nước sạch, nước thải, hóa chất, khí nén.
2. Ứng dụng Van bướm tay gạt DN200.
Van bướm tay gạt DN200 được sử dụng rộng rãi trong nhiều ngành công nghiệp, bao gồm:
-Hệ thống cấp thoát nước: Lắp đặt trong các nhà máy xử lý nước sạch, hệ thống nước thải.
-Công nghiệp hóa chất: Phù hợp với các hệ thống đường ống dẫn hóa chất lỏng.
-Hệ thống HVAC: Dùng trong các hệ thống điều hòa, thông gió.
-Công nghiệp thực phẩm, đồ uống: Van inox được sử dụng để đảm bảo vệ sinh.
-Hệ thống phòng cháy chữa cháy: Dùng để kiểm soát dòng nước.
3. Chính sách khi mua van bướm tay gạt việt phát.
-Bảo hành; 12 tháng.
-Hỗ trợ giao hàng trên toàn quốc.
-Tư vấn hỗ trợ, hướng dẫn lắp đặt.
-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
