Mô tả

Van bướm tay quay vô lăng inox DN500 (304, 316), nhập khẩu BH 12 tháng.

Van bướm tay quay vô lăng inox DN500 (304, 316) (20 inch)  là một loại van công nghiệp được sử dụng để điều khiển dòng chảy của lưu chất trong đường ống. Van được làm từ vật liệu là inox (thép không gỉ), giúp van chống ăn mòn tốt, thích hợp sử dụng trong các môi trường khắc nghiệt như hóa chất, thực phẩm, nước sạch, và nhiều ngành công nghiệp khác.

I.Nguyên lý hoạt động và thông số kỹ thuật Van bướm tay quay vô lăng inox DN500.

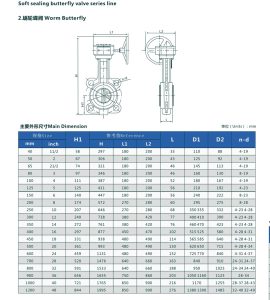

1.Catalog Van bướm tay quay vô lăng inox.

2.Nguyên lý hoạt động Van bướm tay quay vô lăng inox.

-Mở van: Khi người dùng quay vô lăng theo chiều ngược kim đồng hồ, thông qua trục van, đĩa van sẽ quay một góc 90 độ . Khi đĩa van song song với dòng chảy, van ở trạng thái mở hoàn toàn, cho phép lưu chất đi qua với tổn thất áp suất tối thiểu.

-Đóng van: Khi người dùng quay vô lăng theo chiều kim đồng hồ, đĩa van sẽ quay một góc 90 độ đến vị trí vuông góc với dòng chảy. Khi đó, đĩa van sẽ ép sát vào gioăng làm kín (seat) trong thân van, chặn hoàn toàn dòng chảy của lưu chất.

-Điều tiết dòng chảy: Bằng cách xoay vô lăng, người dùng có thể đặt đĩa van ở các vị trí góc khác nhau (từ 0 đến 90 độ) để điều chỉnh lưu lượng dòng chảy theo ý muốn.

3.Thông số kỹ thuật Van bướm tay quay vô lăng inox DN500.

-Kích thước: DN500 (20 inch)

-Thân van: Được làm bằng inox (304, 316), là bộ phận chịu lực và bao bọc các bộ phận khác.

-Đĩa van: Đây là bộ phận chính để điều tiết hoặc chặn dòng chảy. Đĩa van có hình tròn, được làm từ inox (SUS 304, 316) để chống ăn mòn.

-Trục van: Nối đĩa van với bộ phận tay quay vô lăng. Trục van giúp truyền chuyển động quay từ tay quay đến đĩa van.

-Bộ phận tay quay vô lăng: Đây là bộ phận vận hành. Khi người dùng quay vô lăng, chuyển động này sẽ được truyền đến trục van.

-Hộp số: Một số loại van bướm tay quay lớn như DN500 có thêm hộp số (giảm tốc) để giúp việc vận hành nhẹ nhàng hơn. Hộp số giúp tăng lực mô-men xoắn, giảm lực cần thiết để quay vô lăng.

-Áp suất làm việc: PN10, PN16 (tương đương 10 bar, 16 bar)

-Nhiệt độ làm việc: Khoảng -10°C đến 180°C (tùy thuộc vào vật liệu gioăng)

-Kiểu kết nối: Wafer (kẹp), được lắp đặt giữa hai mặt bích của đường ống. Tiêu chuẩn mặt bích JIS, BS.

-Môi trường sử dụng: Nước sạch, nước thải, hóa chất, thực phẩm, khí nén, xăng dầu, v.v.

-Xuất xứ: Trung Quốc, Hàn Quốc, Nhật Bản, Đài Loan.

II.Ưu điểm và ứng dụng Van bướm tay quay vô lăng inox DN500.

1.Ưu điểm Van bướm tay quay vô lăng inox.

-Dễ vận hành: Nhờ có tay quay vô lăng và hộp số giảm tốc, việc vận hành trở nên nhẹ nhàng, không cần dùng nhiều sức lực.

-Độ bền cao: Vật liệu inox SUS304 hoặc SUS316 có khả năng chống ăn mòn, gỉ sét tốt, phù hợp với nhiều loại môi chất.

-Kích thước nhỏ gọn: So với các loại van khác cùng kích thước, van bướm có thiết kế nhỏ gọn hơn, tiết kiệm không gian lắp đặt.

-Điều tiết lưu lượng tốt: Có thể điều chỉnh góc mở của van để kiểm soát lưu lượng dòng chảy.

2.Ứng dụng Van bướm tay quay vô lăng inox.

-Hệ thống cấp thoát nước, xử lý nước thải tại các công trình công nghiệp, nhà máy, khu dân cư.

-Hệ thống phòng cháy chữa cháy (PCCC) để điều chỉnh dòng nước.

-Các nhà máy thủy điện, nhiệt điện để điều chỉnh luồng chất lỏng.

-Hệ thống đường ống trong ngành công nghiệp hóa chất, thực phẩm, dược phẩm.

3.Chính sách khi mua Van bướm tay quay vô lăng inox an việt phát.

-Bảo hành; 12 tháng.

-Hỗ trợ giao hàng trên toàn quốc.

-Tư vấn hỗ trợ, hướng dẫn lắp đặt.

-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
