Van bướm inox, 201, 304, 316, |tay gạt, tay quay vô lăng|

Liên hệ

Mô tả

Van bướm inox, 201, 304, 316, tay gạt, tay quay vô lăng, nhập khẩu trực tiếp, giá rẻ.

I, Cấu tạo của van bướm inox, 201, 304, 316, tay gạt, tay quay vô lăng

Cấu tạo van bướm inox

1, Thân van.

-Thân van của van bướm tương tự như một vòng kim loại trên thân van có những lỗ dùng để định vị vào đường ống bởi các bulon và đai ốc.

2, Đĩa van.

-Đĩa van là một tấm kim loại nó làm nhiệm vụ điều khiển dòng chảy (đóng hoặc mở dòng chảy) thông qua cơ cấu điều khiển hoặc tay quay.

3, Vòng chèn.

-Là vòng làm kín giữa thân van và đĩa van khi van thực hiện quá trình đóng van hoàn toàn.

II, Nguyên lý hoạt động.

Van bướm làm việc được ở 3 chế độ:

+ Đóng hoàn toàn

+ Mở hoàn toàn

+ Mở tiết lưu

Việc đóng mở chỉ cần quay tay quay hoặc điều khiển cơ cấu đóng ở mọi góc độ ( theo qui định của nhà chế tạo )

Lưu ý:

Van bướm là van có thể dùng để đìêu tiết dòng chảy, vì vậy lực tác động của dòng chảy sẽ tác động lên đĩa van cho nên trong những điều kiện nhất định người ta sử dụng van bướm có cơ cấu gài góc độ mở

Cơ cấu gài góc độ mở:

Gồm có hai phần: phần cố định được gắn trên thân van gồm lá kim loại có răng thăng hoa và phần di động là một cái chốt được gắn trên cần van. Cơ cấu này nhằm mục đích cố định gốc mở của van không cho dòng lưu chất tác động làm thay đổi góc độ đóng mở ban đầu.

III, Thông số kỹ thuật của Van bướm inox, 201, 304, 316, tay gạt, tay quay vô lăng.

-Kích thước: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300

-Xuất xứ: Trung Quốc,Nhật Bản, Hàn Quốc

-Thân, trục: Inox 201, inox304, inox316

-Đĩa van: Cáo su (FPDM), Teflon (PTFE).

-Nhiệt độ làm vệc: Tử o đến 180 độ C.

-Môi trường làm việc: Nước, nước thải, nước mặn, hóa chất, nước nóng, vi sinh

-Kiểu kết nối: Lắp bích.

IV, Phân loại van bướm inox, 201, 304, 316

-Van bướm inox được chia làm 2 loại: Van bướm tay gạt inox, Van bướm tay quay vô lăng inox

Van bướm tay gạt inox



Van bướm tay quay vô lăng inox.



Video giới thiệu van bướm inox, 201, 304, 316.

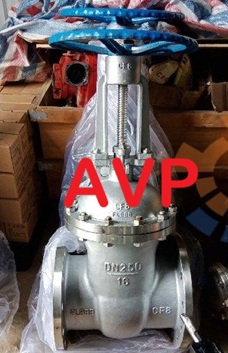

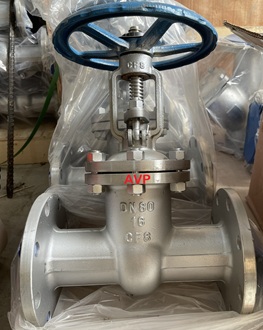

-Ngoài ra chúng tôi còn cung cấp một số sản phẩm van inox như: Van cổng inox, van bi inox, van 1 chiều inox, rọ bơm inox,  quý khách có thể xem ở đây
