Mô tả
Van bướm tay quay vô lăng inox DN350 (304, 316). nhập khaur BH 12 tháng.
Van bướm tay quay vô lăng inox DN350 (304, 316).là loại van công nghiệp dùng để đóng, mở hoặc điều tiết dòng chảy của lưu chất trong hệ thống đường ống. (đường kính danh nghĩa 350mm, tương đương khoảng 14 inch). Thân van có thể làm từ nhiều vật liệu khác nhau như gang, thép, nhưng đĩa van và trục van thường được làm bằng inox (inox 304, 316) để tăng khả năng chống ăn mòn và chịu nhiệt. Gioăng làm kín thường là EPDM, PTFE hoặc Viton tùy thuộc vào môi trường sử dụng.
I.Nguyên lý hoạt động và thông số kỹ thuật Van bướm tay quay vô lăng inox DN350.

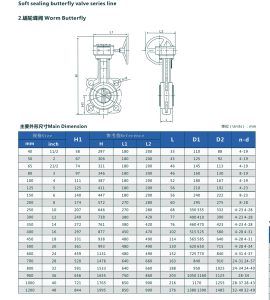

1.Catalog Van bướm tay quay vô lăng inox.
2.Nguyên lý hoạt động Van bướm tay quay vô lăng inox.
Khi bạn xoay tay quay vô lăng, hệ thống bánh răng trong hộp số sẽ truyền lực và làm quay trục van. Trục van được gắn với đĩa van (cánh bướm), khiến đĩa van xoay.
-Mở van: Khi đĩa van xoay song song với dòng chảy, van mở hoàn toàn và cho phép lưu chất đi qua.
-Đóng van: Khi đĩa van xoay vuông góc với dòng chảy, đĩa van sẽ chắn ngang đường ống, van đóng hoàn toàn và ngăn không cho lưu chất đi qua.
2.Thông số kỹ thuật Van bướm tay quay vô lăng inox DN350.
-Kích thước: DN350 (14 inch).
-Thân van: Thân van là phần vỏ ngoài của van, thường được làm từ inox (thép không gỉ) để chống ăn mòn và chịu được áp lực cao. Thân van có nhiệm vụ bảo vệ các bộ phận bên trong và kết nối van với đường ống. Có hai loại thân van phổ biến là thân dạng wafer (dùng kẹp giữa hai mặt bích) và thân dạng lug (có các lỗ ren để bắt bu lông trực tiếp vào mặt bích).
-Đĩa van: Đĩa van là bộ phận trực tiếp tiếp xúc với lưu chất và có chức năng đóng/mở van. Đĩa van có hình dạng tròn, dẹt, được gắn vào trục van. Khi van mở, đĩa van sẽ xoay song song với dòng chảy, cho phép lưu chất đi qua. Khi van đóng, đĩa van sẽ xoay vuông góc với dòng chảy, chặn hoàn toàn lưu chất. Đĩa van cũng được làm từ inox để đảm bảo độ bền và vệ sinh.
-Trục van: Trục van là một thanh kim loại, thường làm từ inox, nối đĩa van với bộ phận điều khiển bên ngoài (bộ phận tay quay vô lăng). Trục van truyền lực từ tay quay vô lăng để xoay đĩa van.
-Vòng làm kín: Vòng làm kín được đặt ở phần chu vi bên trong của thân van, có nhiệm vụ chống rò rỉ lưu chất khi van đóng. Vật liệu làm vòng làm kín thường là cao su (EPDM, NBR) hoặc Teflon (PTFE), tùy thuộc vào loại lưu chất và nhiệt độ.
-Bộ phận vận hành: Đây là bộ phận điều khiển van, có cấu tạo như một vô lăng lớn để người vận hành có thể dễ dàng xoay. Tay quay vô lăng được kết nối với một hộp số (gearbox) có nhiệm vụ tăng lực momen xoắn để việc đóng/mở van trở nên nhẹ nhàng hơn, đặc biệt đối với van có kích thước lớn như DN350. Hộp số giúp giảm đáng kể lực cần thiết để vận hành van, biến một lực nhỏ từ tay quay vô lăng thành một lực lớn để xoay đĩa van.
-Áp suất làm việc: PN10, PN16 (tương đương 10 bar, 16 bar)
-Nhiệt độ làm việc: Khoảng -10°C đến 180°C (tùy thuộc vào vật liệu gioăng)
-Kiểu kết nối: Wafer (kẹp), được lắp đặt giữa hai mặt bích của đường ống. Tiêu chuẩn mặt bích JIS, BS.
-Môi trường sử dụng: Nước sạch, nước thải, hóa chất, thực phẩm, khí nén, xăng dầu, v.v.
-Xuất xứ: Trung Quốc, Hàn Quốc, Nhật Bản, Đài Loan.
II.Ưu điểm và ứng dụng Van bướm tay quay vô lăng inox DN350.
1.Ưu điểm Van bướm tay quay vô lăng inox.
-Chất liệu inox: Vật liệu inox (thường là SUS 304 hoặc SUS 316) có khả năng chống gỉ sét, chống ăn mòn hóa học và oxy hóa vượt trội. Điều này làm cho van rất phù hợp với các môi trường khắc nghiệt như: Hệ thống xử lý nước thải, hóa chất có tính ăn mòn cao. Các ngành công nghiệp thực phẩm, dược phẩm, nơi yêu cầu cao về vệ sinh và không gây nhiễm bẩn.
-Tuổi thọ cao: Nhờ vào độ bền của inox, van có tuổi thọ sử dụng lâu dài, giảm thiểu chi phí bảo trì và thay thế.
-Cấu tạo đơn giản: Van bướm có cấu tạo đơn giản gồm thân van, đĩa van, trục van và bộ phận điều khiển.
-Kích thước nhỏ gọn: So với các loại van khác cùng kích cỡ đường ống, van bướm có thiết kế mỏng và gọn, giúp tiết kiệm không gian lắp đặt.
2.Ứng dụng Van bướm tay quay vô lăng inox DN350.
Van bướm tay quay vô lăng inox DN350 được sử dụng rộng rãi trong nhiều ngành công nghiệp, đặc biệt là những nơi cần kiểm soát dòng chảy của các loại lưu chất có tính ăn mòn. Các ứng dụng chính bao gồm:
-Hệ thống cấp thoát nước sạch và xử lý nước thải.
-Hệ thống phòng cháy chữa cháy (PCCC).
-Các nhà máy sản xuất thực phẩm, đồ uống, dược phẩm.
-Hệ thống hóa chất, xăng dầu, khí nén.
-Các nhà máy nhiệt điện, thủy điện.
3.Chính sách khi mua Van bướm tay quay vô lăng inox an việt phát.
-Bảo hành; 12 tháng.
-Hỗ trợ giao hàng trên toàn quốc.
-Tư vấn hỗ trợ, hướng dẫn lắp đặt.
-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
