Van giảm áp (DN400-DN450-DN500) BH 12 tháng.
Van giảm áp (DN400-DN450-DN500) là một loại van công nghiệp có chức năng chính là điều chỉnh và giữ ổn định áp suất của lưu chất (nước, khí, hơi nóng, dầu…) ở đầu ra luôn thấp hơn hoặc bằng áp suất đầu vào. Loại van này thường được dùng trong các hệ thống đường ống lớn, yêu cầu kết nối chắc chắn.
I. Nguyên lý hoạt động và thông số kỹ thuật Van giảm áp (DN400-DN450-DN500).

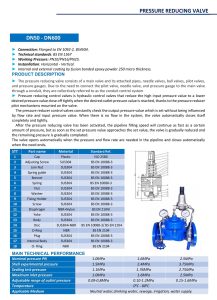

1. Catalog van giảm áp.
2. Nguyên lý hoạt động Van giảm áp.
Nguyên lý hoạt động của van giảm áp dựa trên sự cân bằng lực giữa áp suất của dòng chảy và lực nén của lò xo.
-Ban đầu, khi dòng lưu chất đi vào van, van chính sẽ mở và dòng chảy đi qua.
-Áp suất ở đầu ra được dẫn đến van phụ (pilot).
-Khi áp suất đầu ra đạt đến mức đã được cài đặt trên vít điều chỉnh, lực đẩy của áp suất tác động lên van phụ sẽ thắng lực nén của lò xo phụ, khiến van phụ đóng lại.
-Lúc này, áp suất tác động lên piston của van chính sẽ giảm, khiến van chính di chuyển, thu hẹp khe hở giữa đĩa van và ghế van.
-Kết quả là lưu lượng dòng chảy giảm xuống và áp suất ở đầu ra được duy trì ổn định ở mức cài đặt.
-Khi áp suất đầu ra giảm xuống dưới mức cài đặt, van phụ sẽ mở ra, áp suất tác động lên piston của van chính tăng lên, làm van chính mở rộng, và áp suất đầu ra lại được phục hồi.
3. Thông số kỹ thuật Van giảm áp (DN400-DN450-DN500).
-Kích thước: DN400, DN450, DN500 (16 inch, 18 inch, 20 inch).
-Thân van: Được làm từ vật liệu chịu áp lực cao như gang, thép, hoặc inox. Thân van có hai mặt bích ở hai đầu để kết nối với đường ống theo các tiêu chuẩn như JIS, DIN, ANSI, BS.
-Đĩa van (piston): Là bộ phận trực tiếp di chuyển để điều chỉnh lưu lượng dòng chảy.
-Lò xo: Có chức năng tạo lực nén lên đĩa van để điều chỉnh áp suất.
-Van phụ (pilot): Đây là bộ phận quan trọng của van giảm áp tác động gián tiếp. Van phụ bao gồm một viên bi điều khiển và lò xo phụ. Nó nhận tín hiệu áp suất đầu ra và điều chỉnh áp suất tác động lên van chính.
-Vít điều chỉnh: Dùng để thay đổi độ nén của lò xo, từ đó cài đặt mức áp suất đầu ra mong muốn.
-Đồng hồ đo áp lực: Một số loại van được trang bị hai đồng hồ đo áp lực ở đầu vào và đầu ra để dễ dàng quan sát và theo dõi.
-Kiểu kết nối: Mặt bích, tuân theo các tiêu chuẩn JIS, DIN, ANSI, BS..
-Áp suất làm việc: PN10, PN16, PN25 (10 bar, 16 bar, 25 bar).
-Áp suất đầu ra cài đặt: Có thể điều chỉnh trong một dải nhất định (ví dụ: 0 – 16 bar).
-Nhiệt độ làm việc: Tùy thuộc vào vật liệu, có thể từ -5°C đến 220°C hoặc cao hơn.
-Môi trường sử dụng: Nước, nước thải, hơi nóng, khí nén, dầu, v.v.
-Hãng sản xuất: AUTA, SHINYI.
-Xuất xứ: Trung Quốc, Italia, Malaysia, Việt Nam, G7.
II. Ứng dụng và hướng dẫn cài đặt Van giảm áp (DN400-DN450-DN500).
1. Ứng dụng van giảm áp.
Van giảm áp cỡ lớn này được sử dụng rộng rãi trong các hệ thống có quy mô lớn, nơi cần điều chỉnh và ổn định áp suất lưu chất một cách hiệu quả, cụ thể như:
-Hệ thống cấp thoát nước: Điều áp cho các đường ống chính của các khu dân cư, chung cư, nhà máy xử lý nước.
-Hệ thống phòng cháy chữa cháy (PCCC): Giảm áp lực nước từ máy bơm để bảo vệ các thiết bị chữa cháy và đường ống.
-Các ngành công nghiệp: Sử dụng trong các nhà máy nhiệt điện, hóa chất, dầu khí, thực phẩm, dệt nhuộm… để điều chỉnh áp suất hơi, khí nén, hoặc các chất lỏng khác.
-Hệ thống thủy lực: Ổn định áp suất trong các thiết bị và máy ép thủy lực.
2. Hướng dẫn cài đặt van giảm áp.
Người dùng có thể điều chỉnh áp suất đầu ra bằng cách vặn vít điều chỉnh:
-Vặn theo chiều kim đồng hồ sẽ tăng lực nén lò xo, làm áp suất đầu ra tăng.
-Vặn ngược chiều kim đồng hồ sẽ giảm lực nén lò xo, làm áp suất đầu ra giảm.
3. Chính sách khi mua van giảm áp an việt phát.
-Bảo hành; 12 tháng.
-Hỗ trợ giao hàng trên toàn quốc.
-Tư vấn hỗ trợ, hướng dẫn lắp đặt.
-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
