Mô tả
Van giảm áp DN150 (ARV, AUT, AUTA, SHINYI) bảo hành 12 tháng.
Van giảm áp DN150 hay còn gọi là van điều áp DN150, là loại van được thiết kế để giảm và ổn định áp suất đầu ra trong các hệ thống đường ống có kích cỡ DN150 (tương đương đường kính danh nghĩa 150mm, hoặc 6 inch). Loại van này đóng vai trò quan trọng trong việc bảo vệ các thiết bị và đường ống khỏi hư hỏng do áp suất quá cao, đồng thời đảm bảo áp suất ổn định cho quá trình vận hành.
I. Nguyên lý hoạt động và thông số kỹ thuật Van giảm áp DN150.

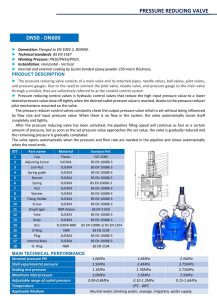

1. Catalog van giảm áp.
2. Nguyên lý hoạt động van giảm áp.
Nguyên lý hoạt động của van giảm áp dựa trên sự cân bằng lực giữa áp suất đầu ra và lực nén của lò xo.
-Người dùng sẽ điều chỉnh vít trên van để nén lò xo, từ đó thiết lập mức áp suất đầu ra mong muốn.
-Khi áp suất đầu vào tăng cao, nó sẽ tác động lên màng van, đẩy đĩa van xuống và thu hẹp không gian dòng chảy. Điều này làm giảm lưu lượng và hạ áp suất đầu ra.
-Khi áp suất đầu ra đạt mức đã cài đặt, lực đẩy của áp suất cân bằng với lực nén của lò xo, van sẽ giữ ở vị trí ổn định để duy trì áp suất không đổi.
-Nếu áp suất đầu ra giảm, lực nén của lò xo sẽ thắng, kéo đĩa van mở rộng ra, cho phép nhiều lưu chất đi qua hơn, từ đó tăng áp suất đầu ra trở lại mức đã định. Quá trình này diễn ra tự động để đảm bảo áp suất đầu ra luôn ổn định.
3. Thông số kỹ thuật Van giảm áp DN150.
-Kích thước: DN150 (6 inch).
-Thân van: Được đúc từ gang sơn phủ Epoxy, để đảm bảo độ bền và khả năng chịu áp suất cao.
-Màng van: Là bộ phận nhạy cảm với sự thay đổi áp suất, giúp điều khiển hoạt động của van.
-Lò xo: Tạo lực nén để giữ van ở trạng thái đóng hoặc mở. Lực nén của lò xo có thể điều chỉnh để thay đổi áp suất đầu ra mong muốn.
-Đĩa van: Gắn với màng van, có nhiệm vụ đóng mở để điều chỉnh lưu lượng dòng chảy.
-Đồng hồ đo áp: Thường được lắp ở cả đầu vào và đầu ra để người dùng dễ dàng theo dõi và điều chỉnh áp suất.
-Ống pilot : Một hệ thống ống nhỏ điều khiển hoạt động của van chính, giúp van phản ứng nhanh và chính xác hơn.
-Kiểu kết nối: Nối bích (tiêu chuẩn JIS, BS, ANSI).
-Áp lực làm việc: PN10, PN16, PN25 (10 bar, 16 bar, 25 bar).
-Áp lực đầu vào: Tối đa khoảng 10 bar-16 bar, 25 bar
-Áp lực đầu ra: Có thể điều chỉnh trong khoảng dưới áp suất tối đa.
-Nhiệt độ làm việc: 0°C đến 80°C .
-Môi trường sử dụng: Nước, nước thải công nghiệp qua xử lý, dầu.
-Hãng sản xuất: AUT, AUTA, ARV, KVS, SHINYI.
-Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Malaysia, Việt Nam, Thổ Nhĩ Kỳ, G7.
II. Ứng dụng và hướng dẫn cài đặt Van giảm áp DN150.
1. Ứng dụng van giảm áp.
Với kích thước DN150,van giảm áp được sử dụng rộng rãi trong các hệ thống cấp nước, khí nén và hơi nóng có quy mô lớn, bao gồm:
-Hệ thống cấp nước: Giảm áp lực nước từ các đường ống chính trước khi vào các tòa nhà cao tầng, khu dân cư, hoặc khu công nghiệp.
-Hệ thống phòng cháy chữa cháy (PCCC): Đảm bảo áp suất nước ổn định cho vòi phun, bảo vệ đường ống và các thiết bị PCCC khác.
-Nhà máy công nghiệp: Dùng trong các hệ thống hơi nóng, khí nén, thủy lực để bảo vệ máy móc, thiết bị sản xuất.
-Nông nghiệp: Điều chỉnh áp suất trong các hệ thống tưới tiêu quy mô lớn.
2. Hướng dẫn cài đặt van giảm áp.
Người dùng có thể điều chỉnh áp suất đầu ra bằng cách vặn vít điều chỉnh:
-Vặn theo chiều kim đồng hồ sẽ tăng lực nén lò xo, làm áp suất đầu ra tăng.
-Vặn ngược chiều kim đồng hồ sẽ giảm lực nén lò xo, làm áp suất đầu ra giảm.
3. Chính sách khi mua van giảm áp an việt phát.
-Bảo hành; 12 tháng.
-Hỗ trợ giao hàng trên toàn quốc.
-Tư vấn hỗ trợ, hướng dẫn lắp đặt.
-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
