Mô tả

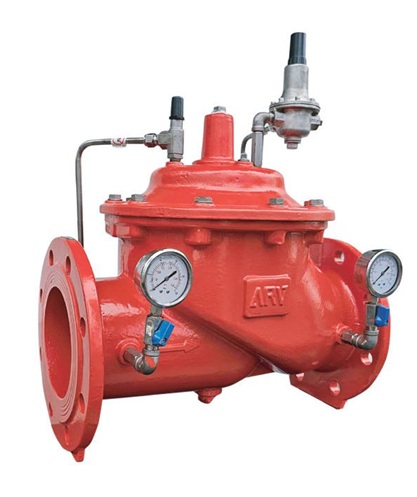

Van giảm áp ARV

-Van giảm áp ARV ( Pressure Reducing Valve ) là một thiết bị cơ khí được sử dụng để giảm và ổn định áp suất của một dòng chất lỏng hoặc khí trong hệ thống đường ống. Chức năng chính của van giảm áp là đảm bảo áp suất đầu ra luôn thấp hơn hoặc bằng một giá trị cài đặt sẵn, bất kể áp suất đầu vào có biến động như thế nào.

I. Nguyên lý hoạt động và thông số kỹ thuật Van giảm áp ARV.

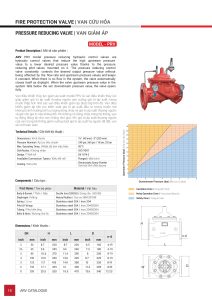

1. Catalog Van giảm áp.

2. Nguyên lý hoạt động Van giảm áp.

Van giảm áp hoạt động dựa trên nguyên lý cân bằng lực. Khi áp suất đầu vào cao, lưu chất đi qua van sẽ tác động lên màng hoặc piston. Lực này sẽ đối trọng với lực của lò xo điều chỉnh.

-Khi áp suất đầu ra vượt quá giá trị cài đặt, áp lực tác động lên màng/piston sẽ lớn hơn lực nén của lò xo. Điều này làm cho đĩa van dịch chuyển, thu hẹp khe hở, làm giảm lưu lượng và do đó giảm áp suất đầu ra.

-Ngược lại, khi áp suất đầu ra thấp hơn giá trị cài đặt, lực nén của lò xo sẽ đẩy màng/piston, làm mở rộng khe hở, tăng lưu lượng và tăng áp suất đầu ra.

-Quá trình này diễn ra liên tục, tự động điều chỉnh để giữ cho áp suất đầu ra luôn ổn định ở mức mong muốn, bất kể sự thay đổi của áp suất đầu vào hay lưu lượng.

3. Thông số kỹ thuật Van giảm áp.

-Hãng sản xuất: ARV.

-Xuất xứ: Việt Nam.

–Thân van: Là phần vỏ bên ngoài, chứa các bộ phận bên trong và có các cổng kết nối với đường ống ( mặt bích). Thân van  được làm từ các vật liệu như gang, để phù hợp với từng môi trường và ứng dụng khác nhau.

-Đĩa van: Bộ phận đóng mở, điều khiển dòng chảy của lưu chất.

-Lò xo điều chỉnh: Là bộ phận quan trọng, có nhiệm vụ tạo ra lực để giữ cho van ở trạng thái nhất định và điều chỉnh áp suất đầu ra.

-Màng/Piston: Bộ phận cảm biến áp suất đầu ra, truyền tín hiệu đến lò xo để điều chỉnh độ mở của van.

-Vít điều chỉnh: Dùng để cài đặt mức áp suất đầu ra mong muốn.

-Đồng hồ đo áp: Giúp người vận hành dễ dàng kiểm tra áp suất hiện tại.

-Kích thước: DN50,DN65, DN80, DN100, DN125, DN150, DN200.

-Áp suất làm việc: PN16

-Nhiệt độ làm việc: 0°C đến 80°C

-Bảo hành: 12 tháng.

II. Ứng dụng và hướng dẫn lắp đặt Van giảm áp ARV.

1. Ứng dụng Van giảm áp ARV.

–Hệ thống cấp nước: Giảm áp lực nước đầu vào, bảo vệ đường ống và các thiết bị sử dụng nước (máy giặt, bình nóng lạnh, vòi nước) khỏi áp lực quá cao, giảm nguy cơ vỡ ống, rò rỉ.

-Hệ thống hơi nóng công nghiệp: Kiểm soát áp suất hơi chính xác để đảm bảo quá trình gia nhiệt đồng đều, bảo vệ nồi hơi khỏi quá áp và nguy cơ cháy nổ.

-Hệ thống khí nén: Điều chỉnh áp suất khí nén phù hợp cho các máy móc, thiết bị tự động hóa.

-Ngành dầu khí và hóa chất: Đảm bảo an toàn tuyệt đối, tránh cháy nổ và rò rỉ chất hóa học do áp suất cao.

-Ngành y tế: Cung cấp khí y tế (oxy, khí nén) với áp suất chính xác, an toàn cho người sử dụng và bảo vệ các thiết bị nhạy cảm.

-Hệ thống phòng cháy chữa cháy: Ổn định áp lực nước để đảm bảo hoạt động hiệu quả của hệ thống chữa cháy.

2. Hướng dẫn lắp đặt Van giảm áp.

a.Lựa chọn.

-Xác định áp suất và lưu lượng: Đây là yếu tố quan trọng nhất. Cần xác định chính xác áp suất đầu vào, áp suất đầu ra mong muốn và lưu lượng tối đa/tối thiểu của hệ thống.

-Chọn loại van phù hợp: Dựa vào độ chính xác yêu cầu, quy mô hệ thống để chọn giữa van tác động trực tiếp hay van vận hành bằng pilot.

-Vật liệu van: Chọn vật liệu phù hợp với loại lưu chất (nước, hơi, khí, hóa chất), nhiệt độ và môi trường lắp đặt để đảm bảo tuổi thọ và khả năng chống ăn mòn.

-Kiểu kết nối: Chọn kiểu nối ren hoặc mặt bích phù hợp với đường ống hiện có.

b.Lắp đặt.

-Vị trí lắp đặt: Lắp van ở vị trí dễ tiếp cận để thuận tiện cho việc bảo trì, sửa chữa và điều chỉnh. Tránh những nơi có nhiệt độ quá cao, độ ẩm cao hoặc môi trường ăn mòn.

-Vệ sinh đường ống: Đảm bảo đường ống sạch sẽ, không có cặn bẩn, mảnh vụn trước khi lắp đặt để tránh làm hỏng van.

-Lắp đặt đồng hồ đo áp: Luôn cần gắn đồng hồ đo áp suất ở phía sau van để dễ dàng kiểm tra và điều chỉnh áp suất đầu ra.

-Đường ống bypass (tùy chọn): Trong một số hệ thống, nên lắp thêm đường ống bypass với van khóa để tiện cho việc bảo trì, sửa chữa van giảm áp mà không làm gián đoạn hoạt động của toàn bộ hệ thống.

-Kiểm tra và điều chỉnh: Sau khi lắp đặt, cần kiểm tra kỹ lưỡng các mối nối, đảm bảo không có rò rỉ và điều chỉnh áp suất đầu ra theo yêu cầu của hệ thống.
