Mô tả
Van cổng ty nổi DN65, nhập khẩu, BH 12 tháng.
–Van cổng ty nổi DN65 hay còn được gọi là Rising Stem Gate Valve DN65, là một loại van công nghiệp được sử dụng phổ biến để đóng hoặc mở hoàn toàn dòng chảy lưu chất trong đường ống. “DN65” là viết tắt của “Diameter Nominal 65,” có nghĩa là van được thiết kế cho đường ống có đường kính danh nghĩa 65mm, tương đương với phi 76mm hoặc 2.1/2 inch.
-Van cổng ty nổi có đặc điểm nổi bật là phần ty van (trục van) sẽ di chuyển lên trên khi van mở và hạ xuống khi van đóng. Điều này giúp người vận hành dễ dàng quan sát và nhận biết trạng thái của van từ xa mà không cần phải lại gần.
I. Nguyên lý hoạt động và thông số kỹ thuật Van cổng ty nổi DN65.

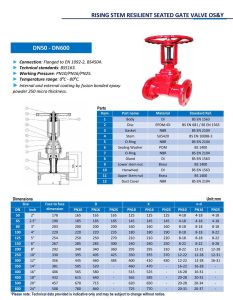

1. Catalog Van cổng ty nổi.
2. Nguyên lý hoạt động Van cổng ty nổi.
Khi xoay tay quay, chuyển động quay sẽ được chuyển thành chuyển động tịnh tiến của ty van.
-Khi quay tay quay theo chiều kim đồng hồ, ty van sẽ hạ xuống, kéo đĩa van chắn ngang hoàn toàn dòng chảy. Lúc này, van đóng.
-Khi quay tay quay ngược chiều kim đồng hồ, ty van sẽ nâng lên, kéo đĩa van ra khỏi đường đi của dòng chảy. Van mở hoàn toàn, tạo ra một đường thẳng giúp lưu chất đi qua mà không bị cản trở, giảm thiểu tổn thất áp suất.
3. Thông số kỹ thuật Van cổng ty nổi DN65.
-Kích thước: DN65 (phi 76, 2.1/2 inch).
-Thân van: Được làm từ gang đúc, gang cầu hoặc gang xám. Bề mặt thân van thường được sơn phủ lớp Epoxy để tăng khả năng chống ăn mòn và bảo vệ van khỏi các tác động từ môi trường.
-Trục van (ty van): Khi mở van, trục van sẽ nổi lên phía trên tay quay, giúp người vận hành dễ dàng nhận biết trạng thái đóng/mở của van từ xa. Đây cũng là điểm khác biệt rõ rệt so với van cổng ty chìm. Trục van thường được làm từ thép hoặc inox để đảm bảo độ bền và chống gỉ sét.
-Đĩa van: Được thiết kế dạng nêm hoặc hình cửa, có chức năng chặn hoặc cho phép dòng chảy đi qua. Đĩa van thường được bọc một lớp cao su EPDM hoặc PTFE để tăng độ kín khít khi đóng.
-Tay quay: Bộ phận để người vận hành xoay, truyền động lực qua ty van để nâng hoặc hạ đĩa van.
-Nắp van: Phần che chắn phía trên thân van, bảo vệ các bộ phận bên trong.
-Áp lực làm việc: PN10, PN16, PN25 (10 bar, 16 bar, 25 bar).
-Tiêu chuẩn mặt bích: JIS, DIN, BS, ANSI.
-Nhiệt độ làm việc: Từ 0°C đến 90°C (tùy thuộc vào vật liệu gioăng làm kín).
-Môi trường sử dụng: Nước sạch, nước thải, xăng dầu, khí nén, hóa chất nhẹ.
-Hãng sản xuất: ARV, AUT, AUTA, KVS, MEJI, ARITA, SHINYI…
-Xuất xứ: Trung Quốc, Malaysia, Đài Loan, Việt Nam, Thổ Nhĩ Kỳ.
II. Ưu điểm và ứng dụng van cổng ty nổi DN65.
1. Ưu điểm Van cổng ty nổi.
-Dễ dàng quan sát trạng thái: Nhờ có ty van nổi lên, người vận hành có thể dễ dàng xác định van đang ở trạng thái đóng hay mở.
-Hoạt động ổn định, độ bền cao: Chất liệu gang đúc chắc chắn, kết hợp với các vật liệu chống ăn mòn giúp van có tuổi thọ cao.
-Dòng chảy thẳng: Khi van mở hoàn toàn, đĩa van được nâng lên hoàn toàn, tạo ra dòng chảy thẳng, không gây cản trở và giảm thiểu tổn thất áp suất.
-Chống rò rỉ tốt: Kết nối mặt bích chắc chắn cùng với gioăng làm kín chất lượng cao giúp van hoạt động hiệu quả, chống rò rỉ.
2. Ứng dụng van cổng ty nổi.
Van cổng ty nổi DN65 được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp và dân dụng, đặc biệt là những nơi cần đóng/mở dòng chảy một cách nhanh chóng và triệt để. Một số ứng dụng tiêu biểu bao gồm:
-Hệ thống cấp thoát nước: Lắp đặt trong các nhà máy xử lý nước sạch, hệ thống bơm và phân phối nước.
-Hệ thống phòng cháy chữa cháy (PCCC): Đóng vai trò là van chặn chính trong các hệ thống đường ống cứu hỏa.
-Công nghiệp: Dùng trong các nhà máy sản xuất, khu công nghiệp, hệ thống HVAC (sưởi ấm, thông gió, điều hòa không khí), và một số ngành công nghiệp khác như hóa chất, dầu khí (tùy thuộc vào vật liệu van).
3. Chính sách khi mua van cổng ty nổi việt phát.
-Bảo hành; 12 tháng.
-Hỗ trợ giao hàng trên toàn quốc.
-Tư vấn hỗ trợ, hướng dẫn lắp đặt.
-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
