Van cổng ty nổi DN50, nhập khẩu, BH 12 tháng.
Van cổng ty nổi DN50 hay còn được gọi là Rising Stem Gate Valve DN50, là loại van được sử dụng rộng rãi trong các hệ thống đường ống với kích thước danh định DN50 (tương đương ống có đường kính 60mm hoặc 2 inch) liên kết với mặt bích. Đặc điểm nổi bật của loại van này là phần ty van (trục van) sẽ di chuyển lên và xuống bên ngoài thân van, giúp người dùng dễ dàng quan sát được trạng thái đóng/mở của van.
I. Nguyên lý hoạt động và thông số kỹ thuật Van cổng ty nổi DN50.

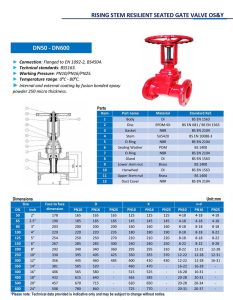

1. Catalog Van cổng ty nổi.
2. Nguyên lý hoạt động Van cổng ty nổi.
-Van hoạt động dựa trên chuyển động tịnh tiến của đĩa van. Khi quay tay quay ngược chiều kim đồng hồ, ty van sẽ từ từ nổi lên và kéo theo đĩa van, mở đường cho lưu chất đi qua. Ngược lại, khi quay cùng chiều kim đồng hồ, ty van sẽ hạ xuống và đưa đĩa van vào vị trí chắn ngang, ngăn dòng chảy.
3. Thông số kỹ thuật Van cổng ty nổi DN50.
-Kích thước: DN50 (phi 60, 2 inch).
-Thân van: Thân van được làm bằng gang, thường là gang xám hoặc gang cầu, có độ bền cao và giá thành hợp lý. Bề mặt van thường được sơn phủ epoxy để chống gỉ sét.
-Đĩa van (cửa van): Bộ phận trực tiếp đóng hoặc mở dòng chảy. Khi van mở, đĩa van sẽ di chuyển lên trên, tạo ra một đường thẳng cho lưu chất đi qua mà không bị cản trở.
-Trục van (ty van): Là bộ phận kết nối giữa tay quay và đĩa van. Điểm đặc biệt của loại van ty nổi là khi van mở, trục van sẽ nhô hẳn lên trên, giúp người vận hành dễ dàng quan sát trạng thái của van bằng mắt thường.
-Tay quay vô lăng: Dùng để điều khiển van đóng hoặc mở. Khi quay tay quay theo chiều kim đồng hồ, trục van và đĩa van sẽ hạ xuống để đóng van. Ngược lại, khi quay ngược chiều kim đồng hồ, trục van sẽ nhô lên và kéo đĩa van lên, mở van hoàn toàn.
-Kết nối: Hai đầu van được thiết kế dạng mặt bích, giúp kết nối chắc chắn với đường ống bằng bu-lông và đai ốc. Gioăng làm kín sẽ được chèn vào giữa các mặt bích để đảm bảo độ kín khít, chống rò rỉ.
Áp lực cho phép: PN10, PN16, PN25 (tuong đương 10 bar, 16 bar, 25 bar).
-Kết nối: Mặt bích, mặt bích kết nối với các tiêu chuản :BS, DIN, ANSI, JIS
-Nhiệt độ cho phép: 0 đến 80 độ C.
-Môi trường sử dụng: Nước, nước thải qua sử dụng, nước sạch, nước sông hồ…
-Hãng sản xuất: ARV, AUT, AUTA, KVS, MEJI, ARITA, SHINYI…
-Xuất xứ: Trung Quốc, Malaysia, Đài Loan, Việt Nam, Thổ Nhĩ Kỳ.
II. Ưu điểm và ứng dụng van cổng ty nổi DN50.
1. Ưu điểm Van cổng ty nổi.
-Quan sát dễ dàng: Trạng thái đóng/mở của van có thể được nhận biết ngay lập tức bằng cách quan sát ty van.
-Không giảm áp: Khi van mở hoàn toàn, dòng chảy đi qua gần như không bị cản trở, giúp giảm tổn thất áp suất trong hệ thống.
-Độ bền cao: Thân van bằng gang có khả năng chịu được áp lực và môi trường làm việc khắc nghiệt.
-Dễ bảo trì: Trục van nằm bên ngoài, không tiếp xúc trực tiếp với lưu chất, giúp tăng tuổi thọ và dễ dàng bảo trì, bảo dưỡng.
2. Ứng dụng van cổng ty nổi.
Van cổng ty nổi DN50 được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ vào độ bền và khả năng hoạt động ổn định. Một số ứng dụng tiêu biểu bao gồm:
-Hệ thống cấp thoát nước: Được sử dụng trong các trạm bơm, hệ thống xử lý nước sạch, nước thải.
-Hệ thống phòng cháy chữa cháy (PCCC): Van ty nổi có tín hiệu điện là lựa chọn phổ biến, giúp báo trạng thái đóng/mở về tủ điều khiển.
-Các ngành công nghiệp khác: Lắp đặt trong hệ thống đường ống của nhà máy, xí nghiệp, trường học, khu dân cư, hệ thống thủy lợi…
3. Chính sách khi mua van cổng ty nổi việt phát.
-Bảo hành; 12 tháng.
-Hỗ trợ giao hàng trên toàn quốc.
-Tư vấn hỗ trợ, hướng dẫn lắp đặt.
-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
