Mô tả
Van cổng ty nổi DN100, nhập khẩu, BH 12 tháng.
–Van cổng ty nổi DN100 (phi 114, 4 inch) hay còn được gọi là Rising Stem Gate Valve DN100. Là loại van dùng để đóng hoặc mở hoàn toàn dòng chảy lưu chất bên trong đường ống. Van hoạt động theo cơ chế nâng hoặc hạ một đĩa van (cánh cổng) vuông góc với dòng chảy để ngăn chặn hoặc cho phép lưu chất đi qua.
-Điểm đặc biệt của van cổng ty nổi là phần trục van sẽ di chuyển lên xuống khi vận hành. Khi bạn xoay tay quay để mở van, trục van sẽ nhô lên khỏi thân van, cho phép bạn dễ dàng quan sát và nhận biết van đang ở trạng thái đóng hay mở. Ngược lại, khi đóng van, trục van sẽ hạ xuống.
I. Nguyên lý hoạt động và thông số kỹ thuật Van cổng ty nổi DN100.

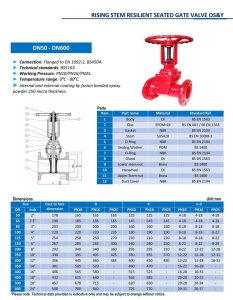

1. Catalog Van cổng ty nổi.
2. Nguyên lý hoạt động Van cổng ty nổi.
-Khi quay tay quay theo chiều kim đồng hồ, ty van sẽ di chuyển xuống, kéo theo đĩa van hạ xuống và chặn hoàn toàn dòng chảy. Ngược lại, khi quay tay quay ngược chiều kim đồng hồ, ty van sẽ nâng lên và lộ ra ngoài, đồng thời kéo đĩa van lên, mở hoàn toàn đường cho lưu chất đi qua.
-Điểm nổi bật của van ty nổi là người vận hành có thể dễ dàng quan sát trạng thái đóng mở của van từ bên ngoài dựa vào sự di chuyển của ty van.
3. Thông số kỹ thuật Van cổng ty nổi DN100.
-Kích thước: DN100 (phi 114, 4 inch).
-Thân van: Là phần chính của van, thường được làm từ các vật liệu như gang, gang cầu, gang xám. Hai đầu van được thiết kế dạng mặt bích để kết nối chắc chắn với đường ống. Sau đó được phủ một lớp sơn Epoxy cao cấp để chống gỉ sét và ăn mòn.
-Đĩa van (lưỡi van): Có hình dạng cánh cổng hoặc nêm, di chuyển tịnh tiến lên xuống để chặn hoặc cho phép dòng chảy đi qua. Đĩa van thường được bọc cao su để tăng độ kín.
-Ty van (trục van): Thanh kim loại kết nối đĩa van với tay quay. Đây là điểm đặc trưng của van ty nổi, khi mở van, ty van sẽ di chuyển thẳng lên và lộ ra ngoài.
-Tay quay (vô lăng): Bộ phận dùng để vận hành van bằng tay. Khi quay tay quay, ty van sẽ xoay và di chuyển lên xuống, kéo theo đĩa van.
-Gioăng làm kín: Nằm giữa các bộ phận để ngăn rò rỉ lưu chất ra ngoài.
-Kiểu kết nối: Mặt bích, phù hợp với các tiêu chuẩn quốc tế phổ biến như BS, JIS, DIN, ANSI. Việc kết nối bằng mặt bích giúp van chịu được áp lực cao và chống rò rỉ hiệu quả.
-Áp lực làm việc: PN10, PN16, PN25 (10 bar, 16 bar, 25 bar).
-Nhiệt độ làm việc: Dao động từ -10°C đến 80°C, một số loại có thể chịu được nhiệt độ cao hơn.
-Môi trường sử dụng: Nước, nước thải qua sử dụng, nước sạch.
-Hãng sản xuất: ARV, AUT, AUTA, KVS, MEJI, ARITA, SHINYI…
-Xuất xứ: Trung Quốc, Malaysia, Đài Loan, Việt Nam, Thổ Nhĩ Kỳ.
II. Ưu điểm và ứng dụng van cổng ty nổi DN100.
1. Ưu điểm Van cổng ty nổi.
-Dễ dàng nhận biết trạng thái: Dựa vào vị trí ty van, người vận hành có thể biết van đang đóng hay mở mà không cần phải nhìn vào chỉ thị khác.
-Độ bền cao: Cấu tạo đơn giản, chắc chắn, phù hợp với nhiều môi trường khắc nghiệt.
-Lưu lượng dòng chảy tối đa: Khi van mở hoàn toàn, đĩa van được kéo lên hết cỡ, tạo ra một đường thẳng không cản trở, giúp dòng chảy lưu thông tối đa và giảm tổn thất áp suất.
-Ít bị ăn mòn ty van: Ty van nằm tách biệt khỏi lưu chất, giúp bảo vệ ty van khỏi sự ăn mòn.
2. Ứng dụng van cổng ty nổi.
Van cổng ty nổi DN100 được ứng dụng rộng rãi trong nhiều ngành công nghiệp và hệ thống dân dụng, bao gồm:
-Hệ thống cấp thoát nước: Dùng trong các nhà máy xử lý nước, trạm bơm, và hệ thống ống dẫn nước sạch, nước thải.
-Hệ thống phòng cháy chữa cháy (PCCC): Thường được lắp đặt để kiểm soát dòng nước trong các hệ thống chữa cháy.
-Ngành hóa chất, dầu khí: Dùng để vận chuyển các chất lỏng có tính ăn mòn, dầu, khí gas.
-Công trình thủy lợi, thủy điện: Lắp đặt trên các đường ống dẫn nước lớn.
3. Chính sách khi mua van cổng ty nổi việt phát.
-Bảo hành; 12 tháng.
-Hỗ trợ giao hàng trên toàn quốc.
-Tư vấn hỗ trợ, hướng dẫn lắp đặt.
-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
