Mô tả

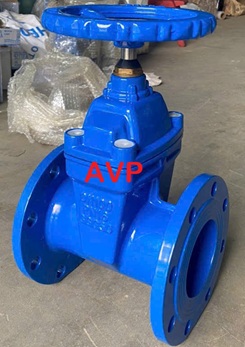

Van cổng ty chìm DN65 (tay quay, nắp chụp) BH 12 tháng.
–Van cổng ty chìm DN65 (hay còn gọi gate valve DN65, van 2 chiều DN65, van cửa DN65) là một loại van cổng có đường kính danh nghĩa DN65 (tương đương với đường ống có đường kính ngoài khoảng 76mm hoặc 2 1/2 inch).
-Đặc điểm nổi bật của loại van này là phần ty (trục van) sẽ nằm chìm bên trong thân van khi vận hành. Điều này giúp van có cấu trúc nhỏ gọn hơn so với van ty nổi và không cần không gian phía trên để ty van di chuyển.
-Van thường được điều khiển bằng tay quay vô lăng và có chức năng chính là đóng hoặc mở hoàn toàn dòng chảy. Van không được khuyến cáo dùng để điều tiết lưu lượng vì có thể gây mài mòn đĩa van.
I. Nguyên lý hoạt động và thông số kỹ thuật Van cổng ty chìm DN65.
1. Catalog Van cổng ty chìm DN65.
2. Nguyên lý hoạt động Van cổng ty chìm.
Nguyên lý hoạt động của van cổng ty chìm là: Khi quay tay quay, trục van sẽ xoay và truyền động cho đĩa van. Đĩa van sẽ di chuyển tịnh tiến lên hoặc xuống theo ren để mở hoặc đóng hoàn toàn dòng chảy. Vì trục van không nhô lên khi mở, loại van này rất phù hợp với các không gian lắp đặt bị giới hạn về chiều cao.
3. Thông số kỹ thuật Van cổng ty chìm DN65.
-Kích thước: DN65 (phi 76, 2.1/2 inch).
-Thân van: Là phần chính, chịu áp lực và liên kết các chi tiết. Vật liệu phổ biến là gang cầu, gang xám, được phủ lớp sơn Epoxy để chống ăn mòn.
-Đĩa van: Bộ phận trực tiếp đóng/mở dòng chảy. Đĩa van thường được làm bằng gang, thép không gỉ và bọc cao su EPDM để đảm bảo độ kín.
-Trục van (ty van): Nằm bên trong thân van, có nhiệm vụ truyền lực từ tay quay xuống đĩa van.
-Tay quay, nắp chụp (vô lăng): Bộ phận để người dùng vận hành van bằng tay.
-Gioăng làm kín: Được làm từ cao su hoặc Teflon, đặt ở các vị trí nối để ngăn chặn rò rỉ.
-Áp lực cho phép: PN10, PN16, PN25 (tuong đương 10 bar, 16 bar, 25 bar).
-Kết nối: Mặt bích, mặt bích kết nối với các tiêu chuản :BS, DIN, ANSI, JIS
-Nhiệt độ cho phép: 0 đến 80 độ C.
-Môi trường sử dụng: Nước, nước thải qua sử dụng, nước sạch, nước sông hồ…
-Hãng sản xuất: ARV, AUT, AUTA, KVS, MEJI, ARITA, SHINYI…
-Xuất xứ: Trung Quốc, Malaysia, Đài Loan, Việt Nam, Thổ Nhĩ Kỳ
II. Ưu điểm và ứng dụng Van cổng ty chìm DN65.
1. Ưu điểm của van cổng ty chìm DN65.
-Tiết kiệm không gian: Thiết kế ty chìm giúp van có chiều cao cố định, phù hợp với các vị trí hẹp hoặc lắp đặt ngầm.
-Giá thành hợp lý: So với các loại van có kích cỡ tương đương, van cổng ty chìm DN65 có mức giá phải chăng, phù hợp cho nhiều dự án.
-Độ bền cao: Thường được làm từ gang hoặc các vật liệu chịu lực tốt, được sơn phủ epoxy chống ăn mòn.
-Vận hành đơn giản: Chỉ cần quay tay quay để đóng hoặc mở, không yêu cầu kỹ thuật phức tạp.
2. Ứng dụng Van cổng ty chìm DN65.
-Công dụng chính của van cổng mặt bích DN65 là đóng và mở hoàn toàn dòng chảy. Khi van mở, đĩa van được nâng lên hoàn toàn, tạo ra một đường thẳng không cản trở, giúp lưu chất đi qua 100% mà không bị giảm áp suất. Ngược lại, khi van đóng, đĩa van sẽ hạ xuống, chặn kín dòng chảy.
-Van này không được khuyến nghị để điều tiết lưu lượng vì khi hoạt động ở trạng thái đóng một phần, đĩa van sẽ bị mài mòn nhanh hơn.
-Với ưu điểm này, van cổng DN65 được ứng dụng rộng rãi trong nhiều hệ thống đường ống khác nhau, bao gồm:
+Hệ thống cấp thoát nước: Dùng trong các nhà máy xử lý nước, hệ thống cấp nước sinh hoạt và công nghiệp.
+Hệ thống phòng cháy chữa cháy (PCCC): Đóng vai trò quan trọng trong việc kiểm soát dòng nước.
+Ngành công nghiệp: Dùng trong các nhà máy sản xuất, hệ thống dẫn dầu, khí, hóa chất lỏng có độ nhớt thấp.
+Lĩnh vực thực phẩm, dược phẩm: Van làm từ vật liệu inox rất phù hợp cho các môi trường đòi hỏi tiêu chuẩn vệ sinh cao.
3. Chính sách khi mua van cổng ty chìm việt phát.
-Bảo hành; 12 tháng.
-Hỗ trợ giao hàng trên toàn quốc.
-Tư vấn hỗ trợ, hướng dẫn lắp đặt.
-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
