Mô tả

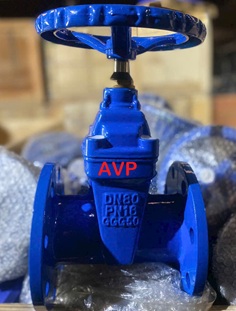

Van cổng ty chìm DN100 (tay quay, nắp chụp) BH 12 tháng.

–Van cổng ty chìm DN100 (hay còn gọi gate valve DN100, van 2 chiều DN100, van cửa DN100), là loại van cửa (van chặn) có kích thước đường kính danh nghĩa DN100, tương đương với đường ống có đường kính ngoài 114mm (4 inch).

-Đặc điểm nổi bật nhất của van ty chìm là khi đóng mở, phần ty van (trục van) không thay đổi vị trí, tức là nó không nhô lên hay thụt xuống. Điều này giúp tiết kiệm không gian lắp đặt phía trên van, rất phù hợp cho những vị trí có chiều cao hạn chế. Tuy nhiên, nhược điểm là khó quan sát từ bên ngoài để biết van đang ở trạng thái đóng hay mở.

I. Nguyên lý hoạt động và thông số kỹ thuật Van cổng ty chìm DN100.

1. Catalog Van cổng ty chìm.

2. Nguyên lý hoạt động của Van cổng ty chìm.

Nguyên lý hoạt động của van cổng ty chìm rất đơn giản:

-Khi quay tay quay, ty van sẽ xoay. Do ty van có ren ăn khớp với đĩa van, chuyển động quay của ty sẽ chuyển thành chuyển động tịnh tiến lên xuống của đĩa van.

-Khi quay theo chiều kim đồng hồ, đĩa van sẽ hạ xuống, chặn hoàn toàn dòng chảy.

-Khi quay ngược chiều kim đồng hồ, đĩa van sẽ nâng lên, cho phép dòng chảy đi qua.

3. Thông số kỹ thuật Van cổng ty chìm DN100.

-Kích thước: DN100 (4 inch).

-Thân van: Phần vỏ ngoài, được làm bằng gang, gang dẻo, có hai đầu kết nối với đường ống bằng kiểu mặt bích. Thân van được phủ một lớp sơn Epoxy chống ăn mòn.

-Trục van (ty van): Là một thanh kim loại nằm bên trong thân van. Điểm đặc biệt của van ty chìm là trục van sẽ không di chuyển lên xuống khi van hoạt động.

-Đĩa van (cánh van): Đây là bộ phận chính thực hiện chức năng đóng mở dòng chảy. Đĩa van có ren trong ăn khớp với ren ngoài của trục van.

-Tay quay (vô lăng), nắp chụp: Bộ phận dùng để điều khiển van. Khi quay tay quay, trục van sẽ xoay tròn, từ đó kéo đĩa van di chuyển lên hoặc xuống.

-Gioăng làm kín: Gồm các gioăng cao su, Teflon để đảm bảo van kín, không rò rỉ.

-Kiểu kết nối: Lắp mặt bích theo các tiêu chuẩn JIS, BS, DIN, ANSI.

-Áp lực làm việc: PN10, PN16 (tương đương 10kg/cm² và 16kg/cm²).

-Nhiệt độ làm việc: Từ -10°C đến 80°C hoặc cao hơn tùy vật liệu.

-Vận hành: Tay quay hoặc nắp chụp.

-Môi trường sử dụng: Nước sạch, nước thải, hệ thống PCCC, xăng, dầu, v.v.

-Hãng sản xuất: ARV, AUT, AUTA, KVS, MEJI, ARITA, SHINYI…

-Xuất xứ: Trung Quốc, Malaysia, Đài Loan, Việt Nam, Thổ Nhĩ Kỳ.

II. Ưu điểm và ứng dụng Van cổng ty chìm DN100.

1. Ưu điểm của van cổng ty chìm DN100.

-Tiết kiệm không gian: Do ty van không nhô lên khi vận hành, van ty chìm rất phù hợp với các hệ thống có không gian hạn chế về chiều cao.

-Bền bỉ: Ty van được nằm gọn bên trong thân van, không tiếp xúc trực tiếp với môi trường, hạn chế tối đa nguy cơ bị ăn mòn, gỉ sét hoặc va đập, từ đó kéo dài tuổi thọ của van.

-Độ kín cao: Lá van thường được bọc cao su cao cấp, đảm bảo độ kín khít tuyệt đối khi đóng, ngăn ngừa rò rỉ.

2. Ứng dụng Van cổng ty chìm DN100.

Với đặc điểm tiết kiệm không gian và độ bền cao, van cổng ty chìm DN100 được ứng dụng rộng rãi trong nhiều lĩnh vực:

-Hệ thống cấp thoát nước: Dùng để đóng mở dòng chảy trong các mạng lưới cấp nước sinh hoạt, xử lý nước thải.

-Hệ thống phòng cháy chữa cháy (PCCC): Đóng vai trò quan trọng trong việc điều khiển dòng nước.

-Hệ thống HVAC: Sử dụng trong các hệ thống làm mát, sưởi ấm.

-Công nghiệp: Dùng trong các nhà máy sản xuất, hệ thống đường ống dẫn dầu, hóa chất, v.v.

3. Chính sách khi mua van cổng ty chìm việt phát.

-Bảo hành; 12 tháng.

-Hỗ trợ giao hàng trên toàn quốc.

-Tư vấn hỗ trợ, hướng dẫn lắp đặt.

-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
