Mô tả
Van cổng tín hiệu điện DN300 (ty nổi, ty chìm) BH 12 tháng.
–Van cổng tín hiệu điện DN300 hay còn gọi là van cổng ty nổi có công tắc giám sát DN300, là một loại van cổng được thiết kế để mở hoặc đóng dòng chảy của chất lỏng hoặc khí trong hệ thống đường ống. Điểm đặc biệt của loại van này là nó tích hợp một công tắc giám sát (hay còn gọi là công tắc tín hiệu điện) để theo dõi trạng thái hoạt động của van, bao gồm cả trạng thái mở hoàn toàn, đóng hoàn toàn hoặc đang trong quá trình đóng mở. Kích thước DN300 đề cập đến đường kính danh nghĩa của van là 300 mm (tương đương 12 inch).
I. Nguyên lý hoạt động và thông số kỹ thuật Van cổng tín hiệu điện DN300.

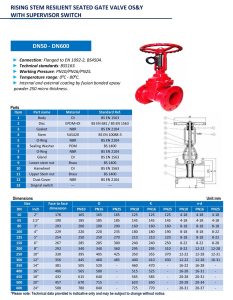

1. Catalog van cổng tín hiệu điện.
2.Nguyên lý hoạt động của Van cổng tín hiệu điện DN300.
-Nguyên lý hoạt động của van cổng tín hiệu điện là: Khi người vận hành xoay tay quay để đóng hoặc mở van, trục van sẽ di chuyển lên hoặc xuống. Chuyển động này sẽ được bộ công tắc giám sát cảm biến và chuyển thành tín hiệu điện. Tín hiệu này sau đó được truyền về tủ điều khiển trung tâm, cho phép người vận hành biết chính xác trạng thái của van (đang mở hoàn toàn, đóng hoàn toàn, hoặc ở vị trí bất kỳ) mà không cần đến tận nơi quan sát.
3. Thông số kỹ thuật Van cổng tín hiệu điện DN300.
-Kích thước: DN300 (12 inch).
-Thân van: Thân van được làm bằng gang, thường là gang xám hoặc gang cầu, có độ bền cao và giá thành hợp lý. Bề mặt van thường được sơn phủ epoxy để chống gỉ sét. Thân van thường được sơn màu đỏ dễ nhật biết.
-Đĩa van: Là phần di động dùng để đóng hoặc mở van. Khi van mở, đĩa van được nâng lên hoàn toàn, tạo ra một đường thẳng không bị cản trở cho dòng chảy. Khi van đóng, đĩa van hạ xuống, chắn ngang đường ống để ngăn dòng chảy.
-Trục van: Nối cửa van với tay quay hoặc bộ điều khiển. Khi tay quay được xoay, trục van sẽ di chuyển lên hoặc xuống, làm cho cửa van đóng hoặc mở.
-Bộ phận tín hiệu-Công tắc giám sát: Là một thiết bị quan trọng được gắn trên van. Công tắc này có chức năng gửi tín hiệu về trung tâm điều khiển khi van ở trạng thái đóng hoặc mở. Sử dụng nguồn điện 24VDC, Điều này rất hữu ích trong hệ thống PCCC, nơi việc giám sát trạng thái của van là cực kỳ quan trọng để đảm bảo an toàn.
-Tay quay vô lăng: Dùng để điều khiển van đóng hoặc mở. Khi quay tay quay theo chiều kim đồng hồ, trục van và đĩa van sẽ hạ xuống để đóng van. Ngược lại, khi quay ngược chiều kim đồng hồ, trục van sẽ nhô lên và kéo đĩa van lên, mở van hoàn toàn.
-Kết nối: Hai đầu van được thiết kế dạng mặt bích, giúp kết nối chắc chắn với đường ống bằng bu-lông và đai ốc. Gioăng làm kín sẽ được chèn vào giữa các mặt bích để đảm bảo độ kín khít, chống rò rỉ.
-Áp lực cho phép: PN10, PN16, PN25 (tuong đương 10 bar, 16 bar, 25 bar).
-Kết nối: Mặt bích, mặt bích kết nối với các tiêu chuản :BS, DIN, ANSI, JIS.
-Có hai loại van cổng tín hiệu điện chính: Van cổng ty nổi và van cổng ty chìm.
+Van cổng ty nổi (Rising stem gate valve): Trục van sẽ nhô lên khi van mở. Dễ dàng quan sát trạng thái của van từ bên ngoài.
+Van cổng ty chìm (Non-rising stem gate valve): Trục van không di chuyển lên xuống.
-Hãng sản xuất: ARV, AUT, AUTA, KVS, MEJI, ARITA, SHINYI.
-Xuất xứ: Trung Quốc, Malaysia, Đài Loan, Việt Nam, Thổ Nhĩ Kỳ.
II. Ưu điểm và ứng dụng Van cổng tín hiệu điện DN300.
1. Ưu điểm cua Van cổng tín hiệu điện DN300.
-Giám sát từ xa: Giúp người vận hành dễ dàng theo dõi trạng thái van từ phòng điều khiển, tiết kiệm thời gian và công sức.
-Đảm bảo an toàn: Đặc biệt trong hệ thống PCCC, van giúp cảnh báo kịp thời các sự cố hoặc hành vi can thiệp trái phép, đảm bảo hệ thống luôn sẵn sàng hoạt động.
-Độ bền cao: Thân van bằng gang và lớp sơn Epoxy giúp van chịu được áp lực và chống ăn mòn tốt.
-Tiêu chuẩn chất lượng: Nhiều loại van được sản xuất theo các tiêu chuẩn quốc tế như UL/FM, đảm bảo độ tin cậy.
2. Ứng dụng van cổng tín hiệu điện DN300.
Van cổng tín hiệu điện DN300 được sử dụng rộng rãi trong các hệ thống yêu cầu kiểm soát và giám sát chặt chẽ trạng thái của van. Các ứng dụng phổ biến bao gồm:
-Hệ thống phòng cháy chữa cháy (PCCC): Đây là ứng dụng quan trọng nhất. Van này thường được lắp đặt trên các đường ống chính của hệ thống PCCC để giám sát tình trạng van. Nếu một van bị đóng khi đang cần mở, hệ thống sẽ phát hiện ngay lập tức và đưa ra cảnh báo.
-Hệ thống cấp thoát nước: Dùng trong các trạm bơm, nhà máy xử lý nước để kiểm soát và giám sát từ xa các van trên đường ống.
-Các hệ thống công nghiệp: Trong các nhà máy sản xuất, van này giúp kiểm soát luồng chất lỏng hoặc khí một cách chính xác và an toàn.
3. Chính sách khi mua van cổng tín hiệu điện việt phát.
-Bảo hành; 12 tháng.
-Hỗ trợ giao hàng trên toàn quốc.
-Tư vấn hỗ trợ, hướng dẫn lắp đặt.
-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
