Van cổng tín hiệu điện DN250 (ty nổi, ty chìm) BH 12 tháng.

–Van cổng tín hiệu điện DN250 (10 inch) hay còn gọi là van cổng kèm công tắc giám sát DN250, là loại van cổng được tích hợp thêm một công tắc giám sát vị trí đóng/mở của van. Van này thường được sử dụng trong các hệ thống phòng cháy chữa cháy hoặc các hệ thống cần theo dõi trạng thái hoạt động của van một cách chính xác.

-Đây là loại van cổng có đường kính danh nghĩa (DN) là 250mm, dùng để đóng hoặc mở dòng chảy của lưu chất. Van cổng hoạt động bằng cách nâng hoặc hạ cánh van vuông góc với dòng chảy.

I. Nguyên lý hoạt động và thông số kỹ thuật Van cổng tín hiệu điện DN250.

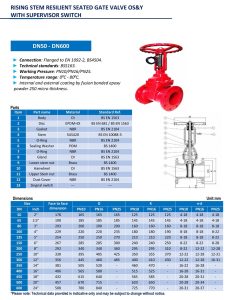

1. Catalog van cổng tín hiệu điện.

2. Nguyên lý hoạt động Van cổng tín hiệu điện DN250.

-Mở van: Khi quay tay quay hoặc tác động bộ điều khiển, trục van sẽ quay và kéo đĩa van di chuyển lên trên. Dòng chảy sẽ được lưu thông hoàn toàn khi đĩa van nằm ở vị trí cao nhất. Tại vị trí này, công tắc giám sát sẽ chuyển trạng thái, báo hiệu van đã mở.

-Đóng van: Khi quay ngược lại tay quay, trục van sẽ đẩy đĩa van đi xuống. Đĩa van sẽ chặn kín cửa van, ngăn không cho dòng chảy đi qua. Khi đĩa van đóng hoàn toàn, công tắc giám sát sẽ chuyển trạng thái, báo hiệu van đã đóng.

3. Thông số kỹ thuật Van cổng tín hiệu điện DN250.

-Kích thước: DN250 (10 inch).

-Thân van: Phần chính của van, thường được làm từ gang sơn phủ Epoxy chống bụi và ăn mòn, chịu áp lực của dòng chảy.

-Đĩa van: Bộ phận đóng mở, di chuyển thẳng đứng lên xuống để cho phép hoặc ngăn chặn dòng chảy. Khi van mở hoàn toàn, đĩa van sẽ nằm gọn trong thân van, tạo ra dòng chảy gần như không bị cản trở.

-Trục van: Kết nối đĩa van với tay quay hoặc bộ truyền động.

-Tín hiệu điện: Công tắc tín hiệu điện được gắn trên thân van, thường là loại công tắc hành trình. Khi trục van di chuyển đến vị trí đóng hoàn toàn hoặc mở hoàn toàn, nó sẽ tác động vào công tắc, làm thay đổi trạng thái của tiếp điểm. Tín hiệu này sau đó được truyền về bộ điều khiển hoặc tủ báo cháy, giúp người vận hành biết được van đang ở trạng thái nào. Điều này rất quan trọng trong các hệ thống PCCC, vì nó đảm bảo van luôn ở trạng thái mở để sẵn sàng hoạt động.

-Tay quay vô lăng: Dùng để điều khiển van đóng hoặc mở. Khi quay tay quay theo chiều kim đồng hồ, trục van và đĩa van sẽ hạ xuống để đóng van. Ngược lại, khi quay ngược chiều kim đồng hồ, trục van sẽ nhô lên và kéo đĩa van lên, mở van hoàn toàn.

-Kết nối: Hai đầu van được thiết kế dạng mặt bích, giúp kết nối chắc chắn với đường ống bằng bu-lông và đai ốc. Gioăng làm kín sẽ được chèn vào giữa các mặt bích để đảm bảo độ kín khít, chống rò rỉ.

-Áp lực cho phép: PN10, PN16, PN25 (tuong đương 10 bar, 16 bar, 25 bar).

-Kết nối: Mặt bích, mặt bích kết nối với các tiêu chuản :BS, DIN, ANSI, JIS.

-Có hai loại van cổng tín hiệu điện chính: Van cổng ty nổi và van cổng ty chìm.

+Van cổng ty nổi (Rising stem gate valve): Trục van sẽ nhô lên khi van mở. Dễ dàng quan sát trạng thái của van từ bên ngoài.

+Van cổng ty chìm (Non-rising stem gate valve): Trục van không di chuyển lên xuống.

-Hãng sản xuất: ARV, AUT, AUTA, KVS, MEJI, ARITA, SHINYI.

-Xuất xứ: Trung Quốc, Malaysia, Đài Loan, Việt Nam, Thổ Nhĩ Kỳ.

II. Ưu điểm và ứng dụng Van cổng tín hiệu điện DN250.

1. Ưu điểm cua Van cổng tín hiệu điện DN250.

-Giám sát trạng thái từ xa: Công tắc giám sát cho phép theo dõi trạng thái đóng/mở của van mà không cần phải đến tận nơi kiểm tra.

-Tăng cường an toàn: Đặc biệt quan trọng trong hệ thống PCCC, giúp đảm bảo van luôn ở trạng thái sẵn sàng hoạt động.

-Tích hợp dễ dàng: Van được thiết kế để dễ dàng tích hợp vào các hệ thống điều khiển tự động và hệ thống báo động hiện có.

-Độ bền cao: Thường được làm từ gang hoặc thép, chịu được áp lực và môi trường khắc nghiệt.

-Dễ dàng tự động hóa: Tích hợp tốt với các hệ thống điều khiển tự động hóa như SCADA, DCS.

2. Ứng dụng van cổng tín hiệu điện DN250.

Van cổng tín hiệu điện DN250 được sử dụng rộng rãi trong các hệ thống đòi hỏi sự giám sát và điều khiển tự động. Một số ứng dụng điển hình bao gồm:

-Hệ thống phòng cháy chữa cháy: Van này thường được lắp đặt trên đường ống cấp nước chính. Tín hiệu điện giúp báo về trung tâm PCCC biết van đã được mở hoàn toàn để cấp nước hay chưa, đảm bảo hệ thống luôn sẵn sàng hoạt động.

-Hệ thống xử lý nước và nước thải: Van được dùng để điều tiết dòng chảy giữa các bể chứa hoặc các giai đoạn xử lý khác nhau.

-Các nhà máy công nghiệp: Trong các nhà máy sản xuất, hóa chất, hoặc dầu khí, van được sử dụng để kiểm soát dòng nguyên liệu hoặc sản phẩm.

3. Chính sách khi mua van cổng tín hiệu điện việt phát.

-Bảo hành; 12 tháng.

-Hỗ trợ giao hàng trên toàn quốc.

-Tư vấn hỗ trợ, hướng dẫn lắp đặt.

-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
