Van cổng tín hiệu điện DN125 (ty nổi, ty chìm) BH 12 tháng.
–Van cổng tín hiệu điện DN125 hay còn gọi là van cổng kèm công tắc giám sát DN125, là một loại van công nghiệp được sử dụng để đóng hoặc mở dòng chảy của chất lỏng hoặc khí trong đường ống. có cấu tạo tương tự van cổng thông thường, bao gồm thân van, đĩa van, tay quay và trục van. Điểm khác biệt nằm ở việc bổ sung công tắc giám sát trạng thái (limit switch) gắn trên đầu van. Công tắc này sẽ phát ra tín hiệu điện (NO/NC) khi van đóng hoàn toàn hoặc mở hoàn toàn. Tín hiệu này được truyền về tủ điều khiển, giúp người vận hành biết được trạng thái của van mà không cần đến tận nơi kiểm tra.
I. Nguyên lý hoạt động và thông số kỹ thuật Van cổng tín hiệu điện DN125.

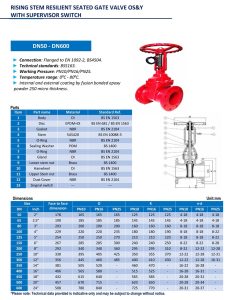

1. Catalog van cổng tín hiệu điện.
2. Nguyên lý hoạt động Van cổng tín hiệu điện.
-Công tắc hành trình hoạt động dựa trên vị trí của trục van. Khi van mở hoàn toàn hoặc đóng hoàn toàn, trục van sẽ di chuyển đến vị trí đã được thiết lập, kích hoạt công tắc hành trình, và gửi tín hiệu điện về trung tâm điều khiển.
-Tín hiệu điện có thể là dạng tiếp điểm khô (dry contact) NO/NC (Normally Open/Normally Closed), cho phép kết nối với hệ thống điều khiển PLC, tủ điện hoặc các thiết bị giám sát khác. Tín hiệu này giúp người vận hành biết được van đang ở trạng thái đóng (close) hoặc mở (open).
3. Thông số kỹ thuật Van cổng tín hiệu điện DN125.
-Kích thước: DN125 (5 inch).
-Thân van: Thân van được làm bằng gang, thường là gang xám hoặc gang cầu, có độ bền cao và giá thành hợp lý. Bề mặt van thường được sơn phủ epoxy để chống gỉ sét. Thân van thường được sơn màu đỏ dễ nhật biết.
-Đĩa van (cửa van): Bộ phận trực tiếp đóng hoặc mở dòng chảy. Khi van mở, đĩa van sẽ di chuyển lên trên, tạo ra một đường thẳng cho lưu chất đi qua mà không bị cản trở.
-Trục van: Trục nối giữa tay quay (vô lăng) hoặc bộ điều khiển với đĩa van.
-Trục van: Nối cánh van với bộ phận điều khiển.
-Tay quay: Dùng để điều khiển van bằng tay.
-Bộ phận tín hiệu điện: Đây là phần quan trọng nhất tạo nên sự khác biệt. Nó chứa các công tắc hành trình (limit switch) hoặc cảm biến từ. Khi cánh van di chuyển đến vị trí đóng hoàn toàn hoặc mở hoàn toàn, các công tắc này sẽ gửi tín hiệu điện về trung tâm điều khiển (ví dụ: phòng điều khiển, tủ điện PLC).
-Có hai loại van cổng tín hiệu điện chính: Van cổng ty nổi và van cổng ty chìm.
+Van cổng ty nổi (Rising stem gate valve): Trục van sẽ nhô lên khi van mở. Dễ dàng quan sát trạng thái của van từ bên ngoài.
+Van cổng ty chìm (Non-rising stem gate valve): Trục van không di chuyển lên xuống.
-Kết nối: Hai đầu van được thiết kế dạng mặt bích, giúp kết nối chắc chắn với đường ống bằng bu-lông và đai ốc. Gioăng làm kín sẽ được chèn vào giữa các mặt bích để đảm bảo độ kín khít, chống rò rỉ.
-Áp lực cho phép: PN10, PN16, PN25 (tuong đương 10 bar, 16 bar, 25 bar).
-Kết nối: Mặt bích, mặt bích kết nối với các tiêu chuản :BS, DIN, ANSI, JIS
-Nhiệt độ cho phép: 0 đến 80 độ C.
-Môi trường sử dụng: Nước, nước thải qua sử dụng, nước sạch.
-Hãng sản xuất: ARV, AUT, AUTA, KVS, MEJI, ARITA, SHINYI.
-Xuất xứ: Trung Quốc, Malaysia, Đài Loan, Việt Nam, Thổ Nhĩ Kỳ.
II. Ưu điểm và ứng dụng Van cổng tín hiệu điện DN125.
1. Ưu điểm cua Van cổng tín hiệu điện.
-Giám sát từ xa: Giúp người vận hành kiểm soát trạng thái van ở bất kỳ đâu, giảm thiểu rủi ro và tiết kiệm thời gian.
-Tăng tính an toàn: Trong các hệ thống PCCC, việc biết chính xác trạng thái của van rất quan trọng để đảm bảo hiệu quả chữa cháy.
-Tự động hóa: Tích hợp dễ dàng vào các hệ thống điều khiển tự động (PLC, SCADA), giúp tối ưu hóa quy trình vận hành.
-Phát hiện sự cố nhanh chóng: Khi có van bị kẹt hoặc bị đóng/mở sai trạng thái, hệ thống sẽ phát tín hiệu cảnh báo kịp thời.
2. Ứng dụng van cổng tín hiệu điện.
Van cổng tín hiệu điện DN125 được sử dụng rộng rãi trong các hệ thống yêu cầu giám sát và điều khiển tự động, đặc biệt là trong các lĩnh vực sau:
-Hệ thống phòng cháy chữa cháy (PCCC): Giúp giám sát trạng thái của van trên đường ống cấp nước chữa cháy, đảm bảo van luôn ở trạng thái mở để sẵn sàng hoạt động khi có sự cố.
-Hệ thống cấp thoát nước: Được lắp đặt tại các trạm bơm, nhà máy xử lý nước để kiểm soát dòng chảy và giám sát từ xa.
-Hệ thống HVAC: Dùng trong các đường ống nước lạnh, nước nóng để điều khiển và giám sát lưu lượng.
-Các khu công nghiệp, nhà máy: Giám sát trạng thái van trong các đường ống dẫn chất lỏng, khí nén.
3. Chính sách khi mua van cổng tín hiệu điện việt phát.
-Bảo hành; 12 tháng.
-Hỗ trợ giao hàng trên toàn quốc.
-Tư vấn hỗ trợ, hướng dẫn lắp đặt.
-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
