Mô tả
Van cổng inox DN700 (304-316), nhập khẩu, BH 12 tháng.
Van cổng inox DN700 (304-316) hay còn gọi là van cửa inox DN700, là một loại van công nghiệp có đường kính danh nghĩa DN700, tương đương 700mm hoặc 28 inch. Van này được làm từ vật liệu inox (thép không gỉ), giúp nó có khả năng chống ăn mòn và chịu được nhiệt độ cao, thích hợp cho các hệ thống đường ống lớn. Chức năng chính của van là để đóng hoặc mở hoàn toàn dòng chảy của lưu chất (như nước, dầu, khí, hoặc hóa chất) trong hệ thống, chứ không dùng để điều tiết lưu lượng.
I.Nguyên lý hoạt động và thông số kỹ thuật Van cổng inox DN700 (304-316).

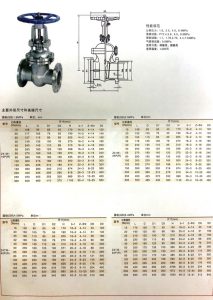

1.Catalog Van cổng inox DN700.
2.Nguyên lý hoạt động Van cổng inox DN700.
Nguyên lý hoạt động của van cổng inox DN700 rất đơn giản và dễ hiểu:
-Khi mở van: Người vận hành xoay vô lăng ngược chiều kim đồng hồ. Lực xoay này truyền động qua ren trên trục van, làm cho trục van chuyển động tịnh tiến lên trên. Do cánh van được gắn trực tiếp với trục, nó cũng được kéo lên theo, rời khỏi vị trí bịt kín, tạo ra một đường đi thẳng và không bị cản trở cho dòng chảy.
-Khi đóng van: Người vận hành xoay vô lăng theo chiều kim đồng hồ. Trục van sẽ di chuyển tịnh tiến xuống dưới, kéo theo cánh van hạ xuống cho đến khi cánh van tiếp xúc hoàn toàn với đế van, chặn đứng dòng chảy của lưu chất.
-Vì cơ chế đóng mở là tịnh tiến hoàn toàn, van cổng chỉ nên được sử dụng ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn. Việc sử dụng van cổng để điều tiết lưu lượng có thể gây ra hiện tượng ăn mòn, mài mòn cánh van và làm hỏng gioăng làm kín.
-Kích thước DN700 (đường kính danh nghĩa 700mm) cho thấy van này được thiết kế để sử dụng trong các hệ thống đường ống lớn, có lưu lượng cao như trong các nhà máy xử lý nước, hệ thống thủy lợi, hoặc công nghiệp hóa chất.
3.Thông số kỹ thuật Van cổng inox DN700 (304-316).
-Kích thước: DN700 (28 inch).
-Thân van: Phần chính của van, được chế tạo từ inox (thường là SUS 304, 316), có nhiệm vụ bảo vệ các chi tiết bên trong và kết nối với đường ống. Thân van có hai mặt bích ở hai đầu để lắp vào hệ thống.
-Đĩa van (cánh van): Đây là bộ phận di chuyển lên xuống để đóng hoặc mở van. Đĩa van có hình dạng như một tấm chắn, khi van mở, nó được kéo lên hoàn toàn, tạo ra một đường thẳng cho lưu chất đi qua mà không bị cản trở.
-Trục van (ty van): Một thanh kim loại nối từ đĩa van ra ngoài, thường cũng được làm bằng inox. Trục van là loại ty nổi (trục van sẽ nhô lên khi van mở).
-Bộ phận điều khiển: Thường là vô lăng tay quay để vận hành thủ công. Đối với các van có kích thước lớn như DN700, có thể trang bị thêm hộp số để giảm lực quay hoặc sử dụng bộ điều khiển điện/khí nén để vận hành tự động.
-Gioăng làm kín: Nằm ở vị trí tiếp xúc giữa các bộ phận để đảm bảo van kín, không bị rò rỉ.
-Kiểu kết nối: Lắp mặt bích theo các tiêu chuẩn JIS, BS, DIN, ANSI.
-Áp lực làm việc: PN10, PN16, PN20, PN25 (tương đương 10 bar, 16 bar, 20 bar, 25 bar).
-Nhiệt độ làm việc: Từ -10°C đến 220°C.
-Môi trường sử dụng: Nước sạch, nước thải,xăng, dầu…
-Xuất xứ: Việt Nam, Malaysia, Trung Quốc.
II.Ưu điểm và ứng dụng Van cổng inox DN700 (304-316).
1.Ưu điểm của van Van cổng inox DN700.
-Khả Năng Chống Ăn Mòn Vượt Trội: Vật liệu inox (thường là SUS304, SUS316) mang lại khả năng chống ăn mòn tuyệt vời, đặc biệt trong các môi trường khắc nghiệt như hóa chất, nước biển, axit hoặc môi trường có độ oxy hóa cao. Điều này giúp van có tuổi thọ cao và hoạt động bền bỉ.
-Độ Bền Cơ Học Cao: Van cổng inox DN700 có độ bền và độ cứng cao, chịu được áp lực và nhiệt độ lớn. Van có thể hoạt động hiệu quả trong các hệ thống yêu cầu áp suất cao, giúp đảm bảo an toàn và ổn định cho toàn bộ đường ống.
-Lưu Lượng Dòng Chảy Lớn: Với đường kính lớn (DN700, tương đương khoảng 700mm), van cho phép lưu chất đi qua 100% tiết diện ống khi van mở hoàn toàn. Điều này giúp giảm thiểu tổn thất áp suất và duy trì lưu lượng dòng chảy tối đa, rất quan trọng trong các hệ thống truyền tải lớn.
2.Ứng dụng Van cổng inox DN700 (304-316).
Do đặc tính bền bỉ và khả năng chống ăn mòn, van cổng inox DN700 được ứng dụng rộng rãi trong các ngành công nghiệp đòi hỏi vật liệu có chất lượng cao và khả năng làm việc trong môi trường khắc nghiệt, bao gồm:
-Hệ thống cấp thoát nước: Dùng trong các nhà máy xử lý nước sạch và nước thải.
-Công nghiệp hóa chất: Kiểm soát dòng chảy của các hóa chất ăn mòn.
-Ngành dầu khí: Lắp đặt trong các hệ thống đường ống dẫn dầu và khí.
-Công nghiệp thực phẩm và dược phẩm: Đảm bảo vệ sinh và an toàn cho quy trình sản xuất.
-Các hệ thống nhiệt độ cao: Ứng dụng trong các nhà máy nhiệt điện, thủy lợi.
3.Chính sách khi mua Van cổng inox an việt phát.
-Bảo hành; 12 tháng.
-Hỗ trợ giao hàng trên toàn quốc.
-Tư vấn hỗ trợ, hướng dẫn lắp đặt.
-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
