Van cổng DN700 (Van cửa DN700, gate valve DN700)
-Van cổng DN700 (Van cửa DN700, gate valve DN700) là một loại van công nghiệp có đường kính danh nghĩa DN700, tương đương khoảng 700mm (hoặc 28 inch). Đây là loại van được thiết kế để điều khiển, đóng/mở hoàn toàn dòng chảy lưu chất trong các hệ thống đường ống lớn.
I. Cấu tạo và nguyên lý hoạt động Van cổng DN700.

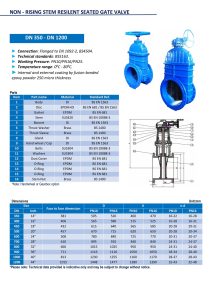

1. Catalog Van cổng DN700.
2. Cấu tạo.
-Van cổng thường bao gồm các bộ phận chính như: thân van, nắp van, cánh van (đĩa van), trục van, gioăng làm kín và vô lăng tay quay.
3, Nguyên lý hoạt động của van cổng DN700.
-Khi quay vô lăng (hoặc tác động lực từ bộ điều khiển), trục van sẽ di chuyển lên hoặc xuống, làm cho cánh van nâng lên hoặc hạ xuống, từ đó mở hoặc đóng hoàn toàn dòng chảy. Van cổng chỉ nên sử dụng ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn để tránh hiện tượng kẹt, ăn mòn hoặc mài mòn cánh van do dòng chảy.
II. Thông số kỹ thuật và ứng dụng Van cổng DN700.
1. Thông số kỹ thuật.
–Kích thước: DN700 (đường kính danh nghĩa 700mm).
-Vật liệu chế tạo: Thân van thường được làm từ các vật liệu như gang (gang dẻo, gang cầu), Cánh van thường được bọc cao su EPDM hoặc vật liệu khác tùy theo ứng dụng.
-Kiểu kết nối: Phổ biến nhất là kết nối mặt bích theo các tiêu chuẩn quốc tế như JIS, BS, DIN, ANSI.
-Áp lực làm việc: Thường có các mức áp lực như PN10, PN16, PN25 (tương đương 10, 16, 25 kg/cm2 hoặc bar).
-Nhiệt độ làm việc: Tùy thuộc vào vật liệu gioăng và thân van, nhiệt độ làm việc có thể dao động từ -10°C đến 80°C hoặc cao hơn
-Kiểu van: Có thể là van cổng ty nổi (trục van sẽ nhô lên khi mở) hoặc van cổng ty chìm (trục van nằm hoàn toàn bên trong thân van khi mở).
-Phương thức vận hành: Thường là tay quay (vô lăng), hộp số (đối với van cỡ lớn để hỗ trợ lực).
-Xuất xứ :China, Malaysia, Việt Nam
-Hãng sản xuất: AUTA, AUT, BDV, SHINYI….
-Bảo hành: 12 tháng.
2. Ứng dụng.
–Hệ thống cấp thoát nước: Nhà máy xử lý nước sạch, nước thải, hệ thống cấp thoát nước đô thị, thủy lợi.
-Hệ thống phòng cháy chữa cháy (PCCC): Trong các đường ống chính của hệ thống PCCC công nghiệp và khu dân cư.
-Ngành dầu khí, hóa chất: Kiểm soát dòng chất lỏng, dầu, khí trong các đường ống dẫn lớn, nơi yêu cầu van chịu được áp suất và nhiệt độ cao.
-Nhà máy nhiệt điện, thủy điện: Điều tiết dòng chảy trong các hệ thống làm mát, tuần hoàn.
-Các công trình công nghiệp lớn: Nhà máy sản xuất thực phẩm, đồ uống, dược phẩm…
