Mô tả
Van cổng dao inox DN350 (304, 316), nhập khẩu, BH 12 tháng.
–Van cổng dao inox DN350 (304, 316) hay còn gọi là Knife gate valve DN350. là một loại van công nghiệp có những đặc điểm và ứng dụng riêng biệt, phù hợp cho các hệ thống đường ống có kích thước lớn và môi trường làm việc khắc nghiệt.
-Là loại van cổng có cấu tạo đặc biệt với đĩa van mỏng, sắc, hình lưỡi dao. Thiết kế này giúp van có khả năng “cắt” xuyên qua các lưu chất đặc, rắn, có độ nhớt cao mà các loại van thông thường khác không thể xử lý được.
-Van được chế tạo từ vật liệu inox 304, 316 hoặc các loại inox khác. Vật liệu này giúp van có khả năng chống ăn mòn, chống oxy hóa và chịu được nhiệt độ, áp suất cao, phù hợp với nhiều môi trường làm việc khác nhau, kể cả hóa chất, nước thải, và môi trường có độ mặn cao.
I.Nguyên lý hoạt động và Thông số kỹ thuật Van cổng dao inox DN350.

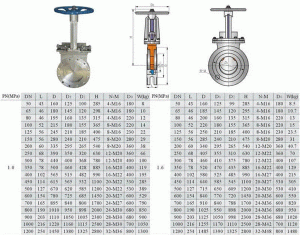

1.Catalog Van cổng dao inox.
2.Nguyên lý hoạt động Van cổng dao inox.
Van cổng dao inox hoạt động dựa trên nguyên lý nâng hạ đĩa van có hình dạng lưỡi dao để đóng hoặc mở dòng chảy của lưu chất.
-Khi mở van: Bộ phận điều khiển (tay quay, motor điện, hoặc xi lanh khí nén) sẽ tác động lực làm trục van tịnh tiến đi lên. Trục van kéo đĩa van (lưỡi dao) lên khỏi vị trí làm kín, cho phép lưu chất đi qua van một cách dễ dàng và không bị cản trở.
-Khi đóng van: Bộ phận điều khiển sẽ tác động lực ngược lại, làm trục van tịnh tiến đi xuống. Trục van sẽ đẩy đĩa van xuống đến vị trí đáy của thân van, chặn hoàn toàn dòng chảy của lưu chất. Do có hình dạng lưỡi dao, đĩa van có thể cắt xuyên qua các chất rắn hoặc cặn bẩn có trong lưu chất để đóng kín hoàn toàn.
3.Thông số kỹ thuật Van cổng dao inox DN350.
-Kích thước: DN350 (14 inch).
-Thân van: Phần chính của van, Van được làm bằng inox (304, 316) đúc nguyên khối để đảm bảo độ bền và chịu áp lực.
-Đĩa van: Là bộ phận quan trọng nhất, có hình dạng lưỡi dao mỏng, sắc. Khi van mở, đĩa van được nâng lên hoàn toàn, tạo ra một đường ống thẳng không bị cản trở, giúp giảm tổn thất áp suất. Khi đóng, đĩa van hạ xuống để chặn dòng chảy.
-Trục van: Kết nối đĩa van với bộ phận điều khiển. Trục van thường được làm bằng inox để chống gỉ sét.
-Gioăng làm kín: Được làm từ các vật liệu như PTFE, EPDM, hoặc teflon, có tác dụng ngăn chặn rò rỉ lưu chất ra ngoài.
-Vận hành: Có thể là tay quay (vận hành thủ công), bộ truyền động khí nén (mở/đóng nhanh, tự động hóa), hoặc bộ truyền động điện (điều khiển từ xa, tích hợp vào hệ thống PLC/SCADA).
-Kiểu kết nối: Nối bích, tương thích với các tiêu chuẩn JIS, DIN, ANSI, BS.
-Áp lực làm việc: Thường là PN10, PN16 (tương đương 10 bar, 16 bar).
-Nhiệt độ làm việc: Có thể chịu được nhiệt độ từ -5°C đến 250°C tùy thuộc vào vật liệu gioăng và cấu tạo của van.
-Môi trường làm việc: Nước, nước thải, bùn, hóa chất, bột giấy, xi măng, than, dầu, mỡ, vv.
-Xuất xứ: Việt Nam, Trung Quốc…
II.Ưu điểm và ứng dụng Van cổng dao inox DN350.
1.Ưu điểm Van cổng dao inox DN350.
-Khả năng chống ăn mòn và độ bền cao: Van được chế tạo từ vật liệu inox (thép không gỉ) như SUS304 hoặc SUS316, mang lại khả năng chống ăn mòn vượt trội trong nhiều môi trường khác nhau. Điều này đặc biệt quan trọng khi sử dụng van cho các lưu chất có tính ăn mòn cao như hóa chất, nước thải, hoặc trong môi trường ẩm ướt, nước biển. Độ bền của inox giúp van hoạt động ổn định và có tuổi thọ cao, giảm chi phí bảo trì và thay thế.
-Thiết kế đặc biệt cho lưu chất dạng đặc, sệt: Đĩa van của van cổng dao có dạng một lưỡi dao mỏng, sắc bén. Thiết kế này giúp van dễ dàng cắt xuyên qua các lưu chất dạng sệt, bùn, bột giấy, xi măng, hoặc các chất lỏng có chứa hạt rắn. Nhờ vậy, van hạn chế tối đa tình trạng kẹt, tắc nghẽn, đảm bảo dòng chảy thông suốt.
-Thiết kế nhỏ gọn, tiết kiệm không gian: So với các loại van cổng truyền thống, van cổng dao có thiết kế mỏng và gọn hơn nhiều, giúp tiết kiệm không gian lắp đặt. Điều này rất hữu ích cho các hệ thống đường ống lớn, nơi không gian lắp đặt thường bị hạn chế.
-Lưu lượng chảy tối ưu: Khi van mở hoàn toàn, đĩa van được nâng lên hoàn toàn, tạo ra một đường ống thẳng không bị cản trở. Điều này giúp giảm thiểu tổn thất áp suất và đảm bảo lưu lượng chảy tối ưu, mang lại hiệu quả cao cho hệ thống.
-Dễ dàng vận hành và bảo trì: Van cổng dao có cấu tạo tương đối đơn giản, giúp việc vận hành (thủ công bằng tay quay hoặc tự động bằng bộ điều khiển điện/khí nén) trở nên dễ dàng. Hơn nữa, thiết kế đơn giản cũng giúp quá trình tháo lắp và bảo trì định kỳ nhanh chóng, tiết kiệm thời gian và công sức. Với những ưu điểm trên, van cổng dao inox DN350 được ứng dụng rộng rãi trong các ngành công nghiệp như xử lý nước và nước thải, sản xuất giấy và bột giấy, khai thác mỏ, chế biến thực phẩm và hóa chất.
2.Ứng dụng Van cổng dao inox DN350.
Với thiết kế đặc biệt và vật liệu chống ăn mòn, van cổng dao inox được ứng dụng rộng rãi trong nhiều ngành công nghiệp, đặc biệt là những nơi xử lý các lưu chất có độ đặc, sệt, hoặc chứa nhiều cặn bẩn:
-Nhà máy xử lý nước thải: Kiểm soát dòng chảy của bùn, nước thải có chứa tạp chất.
-Ngành công nghiệp bột giấy và giấy: Xử lý bột giấy, các chất xơ.
-Nhà máy sản xuất xi măng, than đá: Đóng/mở đường ống chứa vật liệu dạng hạt, bột.
-Khai thác mỏ: Vận chuyển bùn, cát và các vật liệu rắn khác.
-Công nghiệp hóa chất: Sử dụng trong các hệ thống đường ống hóa chất có tính ăn mòn.
3.Chính sách khi mua Van cổng dao inox an việt phát.
-Bảo hành; 12 tháng.
-Hỗ trợ giao hàng trên toàn quốc.
-Tư vấn hỗ trợ, hướng dẫn lắp đặt.
-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
