Mô tả
Van cổng dao inox DN100 (304, 316) nhập khẩu BH 12 tháng.
Van cổng dao inox DN100 (304, 316) hay còn gọi là Knife gate valve DN100, hay vao dao inox. là một loại van công nghiệp chuyên dụng được sử dụng để đóng/mở dòng chảy của các lưu chất đặc, có chứa bùn, tạp chất, chất sệt hoặc có độ nhớt cao. Với đĩa van mỏng dạng lưỡi dao, loại van này có khả năng cắt ngang dòng chảy một cách dứt khoát, ngay cả với chất lỏng có hạt rắn treo, sợi bẩn hoặc cặn bám.
I.Nguyên lý hoạt động và Thông số kỹ thuật Van cổng dao inox DN100

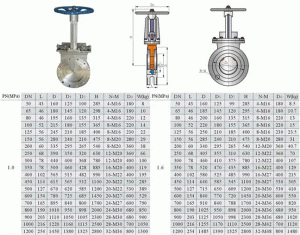

1.Catalog Van cổng dao inox.
2.Nguyên lý hoạt động Van cổng dao inox.
Nguyên lý hoạt động của van cổng dao khá đơn giản, dựa trên chuyển động tịnh tiến của đĩa van:
-Khi mở van: Người vận hành xoay tay quay theo chiều ngược kim đồng hồ (hoặc bộ truyền động tự động được kích hoạt). Trục van nối với tay quay sẽ xoay, kéo đĩa van (lưỡi dao) di chuyển dần dần lên phía trên, tách khỏi vị trí làm kín. Khi lưỡi dao được nâng lên hoàn toàn, tạo ra một khoảng trống cho phép lưu chất (chất lỏng, bùn, bột,…) chảy qua tự do. Do lưỡi dao không nằm trong dòng chảy khi van mở hoàn toàn, sự tổn hao áp suất là rất thấp.
-Khi đóng van: Người vận hành xoay tay quay theo chiều kim đồng hồ (hoặc bộ truyền động tự động được kích hoạt). Trục van sẽ hạ đĩa van xuống. Với thiết kế sắc bén, lưỡi dao sẽ cắt ngang dòng chảy, đẩy các vật rắn, sợi bẩn ra khỏi gioăng làm kín và chặn hoàn toàn dòng lưu chất, không cho lưu chất đi qua.
3.Thông số kỹ thuật Van cổng dao inox DN100.
-Kích thước: DN100 (4 inch, phi 114).
-Thân van: Thân van được làm từ inox 304 hoặc inox 316 để chống ăn mòn và oxy hóa cao.
-Lưỡi dao: Là bộ phận chính để đóng/mở dòng chảy, được làm từ inox 304/316, được gia công mài sắc.
-Trục van: Nối lưỡi dao với bộ phận điều khiển, thường có ren xoắn.
-Gioăng làm kín: Được làm từ các vật liệu như EPDM hoặc PTFE để đảm bảo độ kín khít khi van đóng.
-Bộ phận điều khiển: Vô lăng tay quay, bộ truyền động khí nén hoặc động cơ điện.
-Kết nối: Kết nối mặt bích theo các tiêu chuẩn như JIS, ANSI, DIN.
-Áp lực làm việc: PN10, PN16 (tương đương 10 bar, 16 bar).
-Nhiệt độ làm việc: Tùy thuộc vào vật liệu gioăng làm kín, có thể lên tới 180°C hoặc 250°C.
-Vận hành: Vận hành tay quay, ngoài ra có thể nâng cấp lên bộ điều khiển khí nén hoặc động cơ điện.
-Môi trường sử dụng: Nước sạch, nước thải, hóa chất, xăng dầu, khí nén.
-Xuất xứ: Việt Nam, Trung Quốc…
II.Ưu điểm và ứng dụng Van cổng dao inox DN100.
1.Ưu điểm Van cổng dao inox.
-Chống ăn mòn và độ bền cao:
+Vật liệu Inox: Van được làm từ các loại thép không gỉ như Inox 304 hoặc Inox 316, có khả năng chống ăn mòn và oxy hóa tuyệt vời. Điều này giúp van hoạt động bền bỉ trong các môi trường chứa hóa chất, axit, nước thải, nước mặn, hay các dung dịch ăn mòn khác.
+Tuổi thọ cao: Nhờ đặc tính của Inox, van có khả năng chịu va đập, khó bị trầy xước và có thể sử dụng trong thời gian dài mà không cần thay thế thường xuyên.
-Thiết kế chuyên dụng cho lưu chất đặc biệt:
+Lưỡi dao sắc bén: Điểm khác biệt lớn nhất của van cổng dao là đĩa van mỏng, sắc bén, giống như một lưỡi dao. Thiết kế này cho phép van cắt ngang dòng chảy một cách dứt khoát, ngay cả với các lưu chất có chứa chất rắn, bùn, bột, sợi, cặn bẩn, hay các chất lỏng có độ nhớt cao như bột giấy, xi măng, than, và các hạt khoáng sản.
+Ngăn ngừa tắc nghẽn: Nhờ khả năng cắt và làm sạch, van cổng dao giúp ngăn chặn tình trạng tắc nghẽn thường gặp ở các loại van khác, đảm bảo hệ thống hoạt động ổn định.
-Thiết kế nhỏ gọn, tiết kiệm không gian:
+Chiều dài ngắn: Van cổng dao có thiết kế mỏng và gọn, chiếm ít diện tích lắp đặt so với các loại van cổng thông thường. Điều này rất hữu ích khi lắp đặt trong các không gian hạn chế, chật hẹp.
+Trọng lượng nhẹ: Thiết kế tối ưu cũng giúp giảm trọng lượng của van, tạo điều kiện thuận lợi cho việc vận chuyển và lắp đặt.
2.Ứng dụng Van cổng dao inox DN100.
Van cổng dao Inox được sử dụng rộng rãi trong nhiều ngành công nghiệp:
-Xử lý nước và nước thải: Kiểm soát dòng chảy của bùn, nước thải chứa cặn bẩn.
-Công nghiệp hóa chất, thực phẩm, dược phẩm: Chống ăn mòn và đảm bảo vệ sinh.
-Sản xuất giấy, xi măng, bột giấy: Xử lý các dung dịch có độ nhớt cao và nhiều tạp chất.
-Khai thác và chế biến khoáng sản: Vận chuyển than, bùn, quặng…
-Thủy điện, nhiệt điện: Kiểm soát dòng nước, chất rắn.
3.Chính sách khi mua Van cổng dao inox an việt phát.
-Bảo hành; 12 tháng.
-Hỗ trợ giao hàng trên toàn quốc.
-Tư vấn hỗ trợ, hướng dẫn lắp đặt.
-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
