Mô tả

Van bướm tín hiệu điện DN50, nhập khẩu BH 12 tháng.

Van bướm tín hiệu điện DN50 hay còn gọi là van bướm kèm công tắc giám sát DN50, là một loại van công nghiệp được sử dụng để điều khiển dòng chảy của chất lỏng hoặc khí trong đường ống, đồng thời có khả năng giám sát trạng thái đóng/mở của van. Van này thường được dùng trong các hệ thống phòng cháy chữa cháy (PCCC), cấp thoát nước, và các ngành công nghiệp khác.

I. Nguyên lý hoạt động và thông số kỹ thuật Van bướm tín hiệu điện DN50.

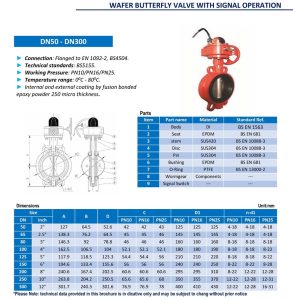

1. Catalog Van bướm tín hiệu điện.

2.Nguyên lý hoạt động Van bướm tín hiệu điện.

Khi van bướm đóng hoàn toàn, đĩa van sẽ xoay về vị trí vuông góc với dòng chảy, đồng thời cơ cấu tác động sẽ kích hoạt một tiếp điểm trong hộp công tắc, gửi tín hiệu “Van đóng” về trung tâm. Ngược lại, khi van mở hoàn toàn, đĩa van sẽ song song với dòng chảy, cơ cấu tác động sẽ kích hoạt một tiếp điểm khác, gửi tín hiệu “Van mở” về hệ thống. Nhờ đó, người vận hành có thể giám sát trạng thái của van từ xa mà không cần kiểm tra trực tiếp tại chỗ. Loại van này đặc biệt hữu ích trong các hệ thống phòng cháy chữa cháy, nơi việc giám sát trạng thái của van là rất quan trọng để đảm bảo an toàn.

3.Thông số kỹ thuật Van bướm tín hiệu điện DN50.

-Kích thước: DN50 (phi 60, 2 inch).

-Thân van: Vỏ bên ngoài của van, thường được làm từ gang sơn phủ Epoxy chống ăn mòn, thép, hoặc inox. Thân van có thể được thiết kế dạng wafer (kẹp giữa hai mặt bích) hoặc lug (có các lỗ ren để bắt bulong). Đặc trưng của van này là được sơn màu đỏ để dễ nhận biết.

-Đĩa van: Bộ phận chính để đóng/mở dòng chảy. Đĩa thường được làm từ inox hoặc gang, có thể phủ thêm các lớp chống ăn mòn.

-Trục van: Thanh nối từ tay gạt đến đĩa van. Khi tay gạt xoay, trục van sẽ truyền chuyển động đến đĩa.

-Gioăng làm kín: Lớp lót bằng cao su (EPDM, NBR) hoặc Teflon (PTFE) nằm giữa đĩa và thân van, giúp van kín khít hoàn toàn khi đóng.

-Bộ tín hiệu điện hay công tắc giám sát là bộ phận bổ sung, thường được gắn trên thân van hoặc bộ phận điều khiển. Nó có cấu tạo và chức năng như sau:

+Hộp công tắc: Vỏ ngoài bảo vệ các linh kiện điện bên trong, thường làm bằng kim loại hoặc nhựa chống cháy.

+Các tiếp điểm công tắc: Bao gồm các công tắc điện tử, thường là loại tiếp điểm khô (Dry contact) hoặc vi công tắc (Micro switch). Khi đĩa van xoay đến vị trí đóng hoặc mở hoàn toàn, một cơ cấu cơ học sẽ tác động vào các tiếp điểm này.

+Cơ cấu tác động: Một cơ cấu cơ học liên kết với trục van. Khi trục van xoay, nó sẽ làm cho cơ cấu này di chuyển và kích hoạt các tiếp điểm công tắc.

+Dây dẫn điện: Dùng để kết nối công tắc giám sát với hệ thống báo cháy hoặc tủ điều khiển trung tâm.

-Kiểu kết nối: Lắp mặt bích theo các tiêu chuẩn JIS, BS, DIN, ANSI.

-Áp lực làm việc: PN10, PN16 (tương đương 10kg/cm² và 16kg/cm²).

-Nhiệt độ làm việc: Từ 0°C đến 80°C hoặc cao hơn tùy vật liệu.

-Vận hành: Bộ phận vận hành thủ công, thường có các nấc để giữ van ở các góc mở khác nhau (0°, 20°, 45°, 90°)

-Môi trường sử dụng: Nước sạch, nước thải, hệ thống PCCC, xăng, dầu, v.v.

-Hãng sản xuất: ARV, AUT, AUTA, KVS, MEJI, ARITA, SHINYI…

-Xuất xứ: Trung Quốc, Malaysia, Đài Loan, Việt Nam, Thổ Nhĩ Kỳ.

II. Ưu điểm và ứng dụng Van bướm tín hiệu điện DN50.

1. Ưu điểm của van bướm tín hiệu điện.

-Giám sát hiệu quả: Giúp phát hiện sớm các trường hợp van bị đóng nhầm hoặc bị tác động trái phép, đảm bảo an toàn cho hệ thống PCCC.

-Thiết kế gọn nhẹ: Cấu trúc van bướm đơn giản, ít tốn không gian lắp đặt.

-Vận hành dễ dàng: Mở/đóng nhanh chóng chỉ bằng một phần tư vòng quay.

2.Ứng dụng Van bướm tín hiệu điện DN50.

Van bướm kèm công tắc giám sát DN50 được sử dụng rộng rãi trong các lĩnh vực sau:

-Hệ thống PCCC: Đây là ứng dụng phổ biến nhất. Van được lắp đặt trên các đường ống cấp nước chữa cháy. Công tắc giám sát giúp nhân viên PCCC biết được van đã được mở hay đóng, đảm bảo nguồn nước luôn sẵn sàng cho việc dập lửa.

-Hệ thống cấp thoát nước: Van giúp điều tiết dòng chảy nước trong các nhà máy xử lý nước và các công trình dân dụng, công nghiệp.

-Các ngành công nghiệp khác: Van cũng được dùng trong các nhà máy sản xuất, hệ thống HVAC (sưởi ấm, thông gió và điều hòa không khí) để kiểm soát dòng chảy của các loại chất lỏng, khí.

3. Chính sách khi mua van bướm tín hiệu điện an việt phát.

-Bảo hành; 12 tháng.

-Hỗ trợ giao hàng trên toàn quốc.

-Tư vấn hỗ trợ, hướng dẫn lắp đặt.

-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
