Mô tả
Van bướm tay quay vô lăng DN800, nhập khẩu BH 12 tháng.
Van bướm tay quay vô lăng DN800 (32 inch) hay còn gọi là Waffer Butterfly valve with geabox DN800, là một loại van công nghiệp có kích thước lớn, được điều khiển bằng tay quay vô lăng. Van này thường được sử dụng để đóng/mở hoặc điều tiết dòng chảy của lưu chất (nước, khí, hóa chất,…) trong các hệ thống đường ống có đường kính danh nghĩa DN800 (800mm).
I. Nguyên lý hoạt động và thông số kỹ thuật Van bướm tay quay vô lăng DN800.

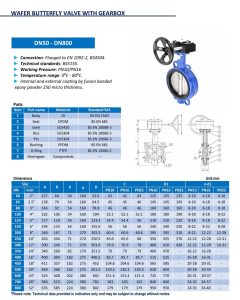

1.Catalog Van bướm tay quay vô lăng.
2. Nguyên lý hoạt động Van bướm tay quay vô lăng.
Khi người vận hành xoay tay quay vô lăng, trục van sẽ quay, làm cho đĩa van xoay theo. Khi đĩa van song song với dòng chảy, van mở hoàn toàn. Ngược lại, khi đĩa van vuông góc với dòng chảy, van đóng hoàn toàn. Tùy thuộc vào góc quay của tay quay, người dùng có thể điều tiết lưu lượng dòng chảy.
3.Thông số kỹ thuật Van bướm tay quay vô lăng DN800.
-Kích thước: DN800 (32 inch).
-Thân van: Vỏ bên ngoài của van, thường được làm từ gang sơn phủ Epoxy chống ăn mòn, thép, hoặc inox. Thân van có thể được thiết kế dạng wafer (kẹp giữa hai mặt bích) hoặc lug (có các lỗ ren để bắt bulong).
-Đĩa van: Bộ phận chính để đóng/mở dòng chảy. Đĩa thường được làm từ inox (304, 316) hoặc gang.
-Trục van: Thanh nối từ tay quay đến đĩa van. Khi tay quay xoay, trục van sẽ truyền chuyển động đến đĩa.
-Gioăng làm kín: Lớp lót bằng cao su (EPDM, NBR) hoặc Teflon (PTFE) nằm giữa đĩa và thân van, giúp van kín khít hoàn toàn khi đóng.
-Bộ truyền động (hộp số và vô lăng tay quay): Đây là đặc điểm nổi bật nhất của loại van này.
+Kích thước DN700 rất lớn, cần một lực mạnh để vận hành. Do đó, van được trang bị một hộp số giảm tốc và một vô lăng tay quay.
+Hộp số giúp tăng mô-men xoắn, làm giảm đáng kể lực cần thiết để xoay vô lăng, giúp người vận hành có thể đóng/mở van một cách dễ dàng và nhẹ nhàng.
-Kiểu kết nối: Lắp mặt, wafer (dạng kẹp giữa hai mặt bích), lug, mặt bích theo các tiêu chuẩn JIS, BS, DIN, ANSI.
-Áp lực làm việc: PN10, PN16 (tương đương 10kg/cm² và 16kg/cm²).
-Nhiệt độ làm việc: Từ 0°C đến 80°C hoặc cao hơn tùy vật liệu.
-Môi trường sử dụng: Nước sạch, nước thải, hệ thống PCCC, xăng, dầu, v.v.
-Hãng sản xuất: AUT, AUTA, MEJI, ARITA, SHINYI.
-Xuất xứ: Trung Quốc, Malaysia, Đài Loan, Việt Nam, Thổ Nhĩ Kỳ.
II. Ưu điểm và ứng dụng Van bướm tay tay quay vô lăng DN800.
1. Ưu điểm của van bướm tay quay vô lăng.
-Vận hành dễ dàng và tiết kiệm sức lực: Đây là ưu điểm quan trọng nhất của van bướm tay quay vô lăng. Đối với các van có kích thước lớn như DN800 (đường kính ống 800mm), lực ma sát và áp lực của dòng chất lỏng lên đĩa van rất lớn.
+Hộp số trợ lực: Van được trang bị một hộp số (bộ truyền động bánh răng) giúp giảm lực tác động lên tay quay, tăng mô-men xoắn.
+Tay quay vô lăng: Thiết kế vô lăng giúp người vận hành có thể dùng cả hai tay và lực của toàn thân để xoay, làm cho việc đóng mở van trở nên nhẹ nhàng, nhanh chóng và dễ dàng hơn nhiều so với các loại van khác cùng kích thước.
-Khả năng điều tiết lưu lượng tốt: Van bướm tay quay vô lăng cho phép người vận hành điều chỉnh góc mở của đĩa van một cách chính xác.
+Điều chỉnh linh hoạt: Có thể giữ đĩa van ở nhiều góc độ khác nhau từ 0 đến 90 độ, giúp kiểm soát lưu lượng dòng chảy đi qua đường ống một cách ổn định và chính xác.
+Cơ chế tự khóa: Hộp số có cơ chế tự khóa, giữ van ở đúng vị trí góc mở mong muốn, không bị trượt hoặc thay đổi do áp lực của dòng chảy.
-Thiết kế gọn nhẹ, chi phí hợp lý: So với các loại van cùng kích thước và chức năng như van cổng, van bi, van bướm có nhiều lợi thế hơn về mặt thiết kế và giá thành.
+Kích thước và trọng lượng: Van bướm tay quay vô lăng DN800 có thiết kế nhỏ gọn và trọng lượng nhẹ hơn đáng kể so với van cổng cùng kích cỡ, giúp tiết kiệm không gian lắp đặt và giảm chi phí vận chuyển, lắp đặt.
+Giá thành: Van bướm thường có giá thành thấp hơn van cổng, van bi cùng kích thước, giúp tối ưu hóa chi phí đầu tư ban đầu cho các dự án lớn.
2. Ứng dụng của Van bướm tay tay quay vô lăng DN800.
Van bướm tay quay vô lăng DN800 được ứng dụng rộng rãi trong các hệ thống đường ống lớn, điển hình là:
-Hệ thống cấp thoát nước: Dùng trong các trạm bơm, nhà máy xử lý nước sạch và nước thải.
-Công nghiệp PCCC: Lắp đặt tại các đường ống chính của hệ thống phòng cháy chữa cháy.
-Nhà máy thủy điện, nhiệt điện: Kiểm soát dòng chảy của nước làm mát, nước thải.
-Các hệ thống HVAC, khí nén, xăng dầu: Điều tiết và đóng mở các đường ống dẫn môi chất lỏng hoặc khí.
3. Chính sách khi mua van bướm tay quay vô lăng an việt phát.
-Bảo hành; 12 tháng.
-Hỗ trợ giao hàng trên toàn quốc.
-Tư vấn hỗ trợ, hướng dẫn lắp đặt.
-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
