Van bướm tay quay vô lăng DN450, nhập khẩu BH 12 tháng.
–Van bướm tay quay vô lăng DN450 (18 inch) hay còn gọi là Waffer Butterfly valve with geabox DN450.Van bướm là một thiết bị cơ khí dùng để điều chỉnh, đóng hoặc mở dòng chảy của chất lỏng, khí, hoặc vật liệu dạng hạt. Nó hoạt động bằng cách xoay một đĩa mỏng (đĩa van) được đặt trong thân van. Khi đĩa van song song với dòng chảy, van ở trạng thái mở hoàn toàn, cho phép dòng chảy đi qua. Khi đĩa van vuông góc với dòng chảy, van ở trạng thái đóng hoàn toàn, ngăn chặn dòng chảy.
-Tay quay vô lăng là một bộ phận truyền động cơ học giúp vận hành van một cách thủ công. Khi bạn xoay tay quay, nó sẽ truyền lực tới trục van, làm cho đĩa van xoay. Cơ cấu này thường đi kèm với hộp số giảm tốc, giúp người vận hành dễ dàng đóng mở van lớn, nặng, hoặc cần lực siết mạnh mà không tốn quá nhiều sức. So với các loại van bướm tay gạt, loại van này thích hợp cho các đường ống có kích thước lớn hơn.
I. Nguyên lý hoạt động và thông số kỹ thuật Van bướm tay quay vô lăng DN450.

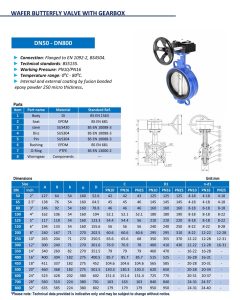

1.Catalog Van bướm tay quay vô lăng.
2. Nguyên lý hoạt động van bướm tay quay vô lăng.
-Khi người vận hành quay vô lăng, chuyển động này sẽ được truyền qua hộp số giảm tốc đến trục van. Trục van xoay sẽ làm đĩa van quay theo. Khi đĩa van xoay song song với dòng chảy, van mở hoàn toàn. Ngược lại, khi đĩa van xoay vuông góc với dòng chảy, van đóng hoàn toàn.
3.Thông số kỹ thuật Van bướm tay quay vô lăng DN450.
-Kích thước: DN450 (18 inch).
-Thân van: Vỏ bên ngoài của van, thường được làm từ gang sơn phủ Epoxy chống ăn mòn, thép, hoặc inox. Thân van có thể được thiết kế dạng wafer (kẹp giữa hai mặt bích) hoặc lug (có các lỗ ren để bắt bulong).
-Đĩa van: Bộ phận chính để đóng/mở dòng chảy. Đĩa thường được làm từ inox (304, 316) hoặc gang.
-Trục van: Thanh nối từ tay quay đến đĩa van. Khi tay quay xoay, trục van sẽ truyền chuyển động đến đĩa.
-Gioăng làm kín: Lớp lót bằng cao su (EPDM, NBR) hoặc Teflon (PTFE) nằm giữa đĩa và thân van, giúp van kín khít hoàn toàn khi đóng.
-Bộ phận tay quay vô lăng (bộ truyền động): Đây là đặc điểm nổi bật của loại van này. Bộ phận này sử dụng một hệ thống bánh răng để giảm lực và tạo ra mô-men xoắn lớn, giúp người vận hành có thể dễ dàng điều khiển đĩa van đóng/mở, ngay cả khi van có kích thước lớn và áp lực cao.
-Kiểu kết nối: Lắp mặt, wafer (dạng kẹp giữa hai mặt bích), lug, mặt bích theo các tiêu chuẩn JIS, BS, DIN, ANSI.
-Áp lực làm việc: PN10, PN16 (tương đương 10kg/cm² và 16kg/cm²).
-Nhiệt độ làm việc: Từ 0°C đến 80°C hoặc cao hơn tùy vật liệu.
-Môi trường sử dụng: Nước sạch, nước thải, hệ thống PCCC, xăng, dầu, v.v.
-Hãng sản xuất: AUT, AUTA, MEJI, ARITA, SHINYI.
-Xuất xứ: Trung Quốc, Malaysia, Đài Loan, Việt Nam, Thổ Nhĩ Kỳ.
II. Ưu điểm và ứng dụng Van bướm tay tay quay vô lăng DN450.
1. Ưu điểm của van bướm tay quay vô lăng.
-Dễ vận hành: Hộp số giảm tốc giúp giảm lực quay, thao tác nhẹ nhàng hơn so với van tay gạt.
-Độ bền cao: Chế tạo từ vật liệu chất lượng cao, có khả năng chịu áp lực và ăn mòn tốt.
-Kiểm soát dòng chảy chính xác: Có thể điều chỉnh góc mở của van để kiểm soát lưu lượng dòng chảy.
-Thiết kế gọn gàng: Tiết kiệm không gian lắp đặt so với các loại van khác cùng kích thước.
2. Ứng dụng của Van bướm tay tay quay vô lăng.
Van bướm tay quay vô lăng DN450 được ứng dụng rộng rãi trong nhiều hệ thống công nghiệp và dân dụng, bao gồm:
-Hệ thống cấp thoát nước: Dùng trong các trạm bơm, nhà máy xử lý nước sạch và nước thải.
-Hệ thống phòng cháy chữa cháy (PCCC): Lắp đặt trên các đường ống chính để kiểm soát dòng nước.
-Các ngành công nghiệp: Dùng trong nhà máy hóa chất, thực phẩm, dược phẩm, sản xuất bia rượu, nơi cần kiểm soát dòng chảy của các lưu chất.
-Các dự án lớn: Thường được sử dụng trong các hệ thống thủy điện, nhiệt điện và các công trình xây dựng có đường ống lớn.
3. Chính sách khi mua van bướm tay quay vô lăng an việt phát.
-Bảo hành; 12 tháng.
-Hỗ trợ giao hàng trên toàn quốc.
-Tư vấn hỗ trợ, hướng dẫn lắp đặt.
-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
