Mô tả

Van bướm tay gạt inox DN200 (304, 316) nhập khẩu, BH 12 tháng.

Van bướm tay gạt inox DN200 (304, 316) là một loại van công nghiệp được sử dụng rộng rãi trong các hệ thống đường ống để điều khiển dòng chảy của chất lỏng hoặc khí. Van bướm có đường kính danh nghĩa là DN200 (tương đương 8 inch). Van sử dụng cơ chế tay gạt để điều khiển đĩa van, cho phép mở hoặc đóng van một cách thủ công để kiểm soát dòng chảy.

I.Nguyên lý hoạt động và thông số kỹ thuật Van bướm tay gạt inox DN200.

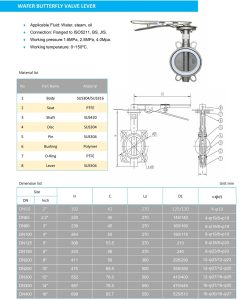

1.Catalog Van bướm tay gạt inox DN200.

2.Nguyên lý hoạt động Van bướm tay gạt inox DN200.

Nguyên lý hoạt động của van bướm tay gạt rất đơn giản và hiệu quả, dựa trên cơ chế xoay một phần tư vòng (90 độ). Van bao gồm một đĩa van (cánh van) nằm bên trong thân van và được điều khiển bởi một tay gạt.

-Khi van đóng: Tay gạt nằm vuông góc với đường ống. Đĩa van nằm song song với thân van, tạo một rào chắn hoàn toàn, ngăn không cho dòng lưu chất đi qua.

-Khi van mở: Người dùng gạt tay gạt một góc 90 độ. Trục van sẽ xoay và kéo theo đĩa van xoay theo. Khi đĩa van xoay một góc 90 độ, nó sẽ nằm song song với dòng chảy, cho phép lưu chất đi qua một cách tự do nhất.

-Ngoài ra, van bướm tay gạt còn có thể được sử dụng để điều tiết lưu lượng bằng cách điều chỉnh góc mở của đĩa van ở các mức khác nhau (ví dụ: 30°, 45°, 60°). Chốt hãm trên tay gạt giúp cố định đĩa van ở nhiều vị trí, cho phép người dùng kiểm soát dòng chảy một cách chính xác.

3.Thông số kỹ thuật Van bướm tay gạt inox DN200.

-Kích thước: DN200 (8 inch).

-Thân van: Phần vỏ bọc bên ngoài, thường làm bằng inox 304 hoặc 316, có tác dụng bảo vệ các bộ phận bên trong.

-Đĩa van: Bộ phận chính để điều khiển dòng chảy, có hình tròn dẹt, được gắn cố định vào trục van. Khi hoạt động, đĩa van xoay 90 độ để đóng hoặc mở van.

-Trục van: Trục kim loại làm bằng inox, nối đĩa van với bộ phận điều khiển (tay gạt). Trục này truyền chuyển động từ tay gạt xuống đĩa van.

-Tay gạt: Bộ phận điều khiển bên ngoài, được gắn vào đầu trục van. Tay gạt có các nấc điều chỉnh giúp người vận hành có thể dễ dàng xoay đĩa van để thay đổi trạng thái của van.

-Gioăng làm kín: Thường làm bằng vật liệu cao su EPDM, Teflon (PTFE), nằm giữa thân van và đĩa van, có tác dụng ngăn rò rỉ lưu chất ra ngoài.

-Áp suất làm việc: PN10, PN16 (tương đương 10 bar, 16 bar)

-Nhiệt độ làm việc: Khoảng -10°C đến 180°C (tùy thuộc vào vật liệu gioăng)

-Kiểu kết nối: Wafer (kẹp), được lắp đặt giữa hai mặt bích của đường ống.

-Môi trường sử dụng: Nước sạch, nước thải, hóa chất, thực phẩm, khí nén, xăng dầu, v.v.

-Xuất xứ: Trung Quốc, Hàn Quốc, Nhật Bản, Đài Loan.

II.Ưu điểm và ứng dụng Van bướm tay gạt inox DN200.

1.Ưu điẻm van bướm tay gạt inox DN200.

-Thiết kế nhỏ gọn và trọng lượng nhẹ: So với các loại van khác như van cổng hay van cầu có cùng kích cỡ, van bướm có thiết kế nhỏ gọn hơn đáng kể, giúp tiết kiệm không gian và thuận tiện cho việc vận chuyển, lắp đặt.

-Độ bền cao: Van được làm từ inox (thép không gỉ), có khả năng chống ăn mòn, oxy hóa và chịu nhiệt độ, áp suất tốt, phù hợp với nhiều loại môi trường làm việc khắc nghiệt như nước sạch, nước thải, hóa chất, thực phẩm, dược phẩm.

-Vận hành và bảo trì đơn giản: Cơ chế đóng mở bằng tay gạt rất dễ sử dụng, không tốn nhiều công sức và có tốc độ đóng mở nhanh chóng. Việc bảo trì, bảo dưỡng cũng đơn giản, giúp tiết kiệm chi phí.

-Giá thành hợp lý: So với các dòng van tự động bằng điện hoặc khí nén, van bướm tay gạt có chi phí lắp đặt và vận hành thấp hơn, là một giải pháp kinh tế hiệu quả cho nhiều hệ thống.

-Khả năng đóng mở và điều tiết dòng chảy linh hoạt: Van có thể được sử dụng để đóng/mở hoàn toàn hoặc điều tiết lưu lượng dòng chảy một cách chính xác.

2.Ứng dụng của Van bướm tay gạt DN200.

Van bướm tay gạt inox DN200 được ứng dụng rộng rãi trong các ngành:

-Hệ thống cấp thoát nước, xử lý nước sạch, nước thải.

-Các nhà máy, khu công nghiệp.

-Hệ thống PCCC (phòng cháy chữa cháy).

-Ngành thực phẩm, dược phẩm, đồ uống (đặc biệt với van inox 316).

-Hệ thống HVAC (điều hòa không khí, thông gió).

-Hệ thống khí nén.

3.Chính sách khi mua Van bướm tay gạt inox an việt phát.

-Bảo hành; 12 tháng.

-Hỗ trợ giao hàng trên toàn quốc.

-Tư vấn hỗ trợ, hướng dẫn lắp đặt.

-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
