Mô tả

Van bướm tay gạt inox DN100 (304, 316) nhập khẩu, BH 12 tháng.

Van bướm tay gạt inox DN100 (304, 316) là một loại van công nghiệp được sử dụng rộng rãi để đóng, mở hoặc điều tiết dòng chảy của lưu chất trong các hệ thống đường ống, kích thước danh nghĩa DN100, tương đương với đường kính ống khoảng 114mm (4 inch). Toàn thân van, đĩa van và trục van đều được làm từ inox (thường là inox 304 hoặc 316), giúp van có khả năng chống ăn mòn, gỉ sét tốt, chịu được nhiệt độ và áp suất cao. Van sử dụng tay gạt thủ công để vận hành. Trên tay gạt có các nấc để dễ dàng điều chỉnh góc mở của đĩa van, từ đó điều tiết lưu lượng dòng chảy.

I.Nguyên lý hoạt động và thông số kỹ thuật Van bướm tay gạt inox DN100.

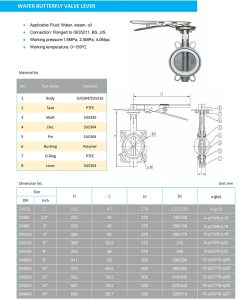

1.Catalog Van bướm tay gạt inox DN100.

2.Nguyên lý hoạt động Van bướm tay gạt inox DN100.

Nguyên lý hoạt động của van bướm tay gạt inox rất đơn giản và dựa trên chuyển động xoay của đĩa van.

-Mở van: Người vận hành bóp nhẹ lẫy khóa trên tay gạt và kéo tay gạt xoay một góc 90 độ. Lực tác động này sẽ truyền xuống trục van, làm đĩa van xoay song song với dòng chảy, cho phép lưu chất đi qua. Mức độ mở của van có thể được điều chỉnh bằng cách thay đổi góc xoay của tay gạt.

-Đóng van: Người vận hành kéo tay gạt xoay ngược lại 90 độ so với lúc mở. Khi đó, đĩa van sẽ xoay vuông góc với dòng chảy, ép chặt vào gioăng làm kín, ngăn cản hoàn toàn lưu chất đi qua đường ống.

3.Thông số kỹ thuật Van bướm tay gạt inox DN100.

-Kích thước: DN100 (phi114, 4 inch).

-Thân van: Được đúc nguyên khối từ vật liệu inox (304,316), có khả năng chống ăn mòn và chịu được áp lực cao. Thân van được thiết kế với các lỗ để kết nối với đường ống bằng bu lông, ốc.

-Đĩa van: Có hình tròn dẹt, giống như cánh bướm, được làm bằng inox (304, 316) và đặt ở giữa thân van. Đây là bộ phận tiếp xúc trực tiếp với lưu chất và có nhiệm vụ đóng mở, điều tiết dòng chảy.

-Trục van: Là một thanh kim loại dài, làm bằng inox, có nhiệm vụ truyền lực từ bộ phận điều khiển xuống đĩa van. Trục van kết nối trực tiếp với đĩa van và tay gạt.

-Gioăng làm kín: Thường được làm bằng cao su (EPDM, NBR) hoặc Teflon (PTFE), có nhiệm vụ làm kín khi van đóng hoàn toàn, ngăn chặn lưu chất rò rỉ ra ngoài.

-Bộ điều khiển: Là bộ phận vận hành thủ công, được gắn trực tiếp với trục van. Tay gạt thường có một lẫy khóa để cố định vị trí của đĩa van, giúp người dùng dễ dàng điều chỉnh góc mở của van.

-Áp suất làm việc: PN10, PN16 (tương đương 10 bar, 16 bar)

-Nhiệt độ làm việc: Khoảng -10°C đến 180°C (tùy thuộc vào vật liệu gioăng)

-Kiểu kết nối: Wafer (kẹp), được lắp đặt giữa hai mặt bích của đường ống. Tiêu chuẩn mặt bích JIS, BS.

-Môi trường sử dụng: Nước sạch, nước thải, hóa chất, thực phẩm, khí nén, xăng dầu, v.v.

-Xuất xứ: Trung Quốc, Hàn Quốc, Nhật Bản, Đài Loan.

II.Ưu điểm và ứng dụng Van bướm tay gạt inox DN100.

1. Ưu điẻm van bướm tay gạt inox DN100.

-Chống ăn mòn: Vật liệu inox giúp van hoạt động hiệu quả trong các môi trường khắc nghiệt như hóa chất, nước thải, nước biển, axit loãng…

-Độ bền cao: Chịu được áp lực và nhiệt độ lớn, tuổi thọ sử dụng lâu dài.

-Điều tiết dòng chảy tốt: Tay gạt có nhiều nấc, cho phép điều chỉnh lưu lượng dòng chảy một cách linh hoạt.

-Lắp đặt và bảo trì dễ dàng: Thiết kế nhỏ gọn, trọng lượng nhẹ, không chiếm nhiều diện tích.

-Chi phí thấp: So với các loại van điều khiển tự động bằng điện hoặc khí nén, van bướm tay gạt có giá thành rẻ hơn.

2.Ứng dụng của Van bướm tay gạt DN100.

Van bướm tay gạt inox được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng chống ăn mòn, chịu nhiệt tốt và dễ vận hành. Một số ứng dụng phổ biến bao gồm:

-Hệ thống cấp thoát nước, xử lý nước thải.

-Hệ thống dẫn khí nén, hơi nóng.

-Ngành công nghiệp thực phẩm, đồ uống, hóa chất.

-Hệ thống phòng cháy chữa cháy.

-Sản xuất bột giặt, chất tẩy rửa.

3.Chính sách khi mua Van bướm tay gạt inox an việt phát.

-Bảo hành; 12 tháng.

-Hỗ trợ giao hàng trên toàn quốc.

-Tư vấn hỗ trợ, hướng dẫn lắp đặt.

-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
