Mô tả

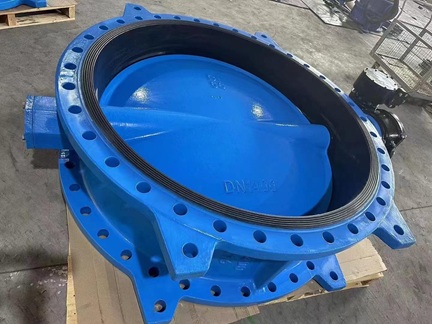

Van bướm mặt bích (DN1200 DN1400)

-Van bướm mặt bích (DN1200 DN1400) DN1400 là một loại van công nghiệp có kích thước danh nghĩa là 1200mm, 1400mm, được thiết kế với hai mặt bích ở hai đầu để kết nối trực tiếp vào hệ thống đường ống. Đây là một kích thước rất lớn, thường được sử dụng trong các dự án quy mô lớn đòi hỏi lưu lượng chất lỏng hoặc khí cực lớn.

I. Thông số kỹ thuật Van bướm mặt bích (DN1200 DN1400).

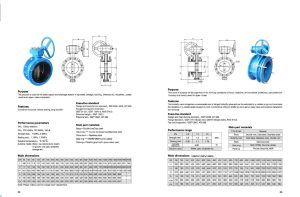

1 Catalog van bướm mặt bích.

2. Thông số ký thuật của van bướm mặt bích.

-Kích thước: DN1200 (44 inch), DN1400 (56 inch).

-Vật liệu thân: Gang dẻo, gang xám, thép carbon, inox (tùy chọn).

-Vật liệu đĩa: Inox 304, 316, gang phủ Epoxy, thép.

-Vật liệu trục: Inox 304, 316, thép hợp kim.

-Gioăng làm kín: EPDM, NBR, PTFE, Viton.

-Áp suất làm việc: PN10, PN16 (tùy thuộc vào thiết kế và vật liệu).

-Nhiệt độ làm việc: Thường từ -10°C đến 120°C (tùy thuộc vào vật liệu gioăng, có thể lên tới 200°C hoặc hơn với vật liệu đặc biệt).

-Kiểu kết nối: Mặt bích (Flanged End).

-Tiêu chuẩn mặt bích: JIS 10K/20K, BS PN10/PN16, DIN PN10/PN16, ANSI Class 150/300.

-Vận hành:

+Tay quay (vô lăng) có hộp số trợ lực: Đây là phương pháp phổ biến nhất cho các van kích thước lớn như DN1400, vì nó cung cấp momen xoắn lớn để đóng mở van một cách nhẹ nhàng.

+Bộ điều khiển điện: Cho phép tự động hóa hoàn toàn việc đóng mở van, điều khiển từ xa, tích hợp vào hệ thống điều khiển trung tâm (SCADA). Phù hợp cho các ứng dụng cần đóng mở thường xuyên hoặc ở vị trí khó tiếp cận.

+Bộ điều khiển khí nén: Tương tự như bộ điều khiển điện về khả năng tự động hóa, nhưng sử dụng khí nén làm năng lượng điều khiển. Thường được ưu tiên trong môi trường dễ cháy nổ.

-Môi trường sử dụng: Nước sạch, nước thải, nước biển, khí, dầu, một số hóa chất loãng.

-Phương thức vận hành: Tay quay vô lăng (có hộp số), điều khiển điện, điều khiển khí nén.

-Xuất xứ: Các thương hiệu lớn từ Malaysia (AUTA, AUT, ARV), Trung Quốc, Hàn Quốc, Châu Âu, Việt Nam.

II. Ưu điểm và ứng dụng Van bướm mặt bích (DN1200 DN1400).

1. Ưu điểm của van bướm mặt bích.

-Kích thước lớn: Với DN1200. DN1400, van này chuyên dùng cho các đường ống chính, hệ thống cấp thoát nước đô thị, nhà máy điện, hoặc các ứng dụng công nghiệp nặng có lưu lượng dòng chảy khổng lồ.

-Kết nối mặt bích chắc chắn: Hai mặt bích được đúc liền thân van, đảm bảo kết nối cực kỳ chắc chắn, kín khít và chịu được áp lực cao. Đây là lợi thế lớn so với các loại van bướm wafer hoặc lug khi cần độ ổn định cao.

-Độ kín khít và chắc chắn cao nhờ kết nối mặt bích.

-Kiểm soát lưu lượng tốt.

-Thiết kế nhỏ gọn hơn so với van cổng cùng kích thước.

-Đa dạng vật liệu và kiểu vận hành, phù hợp với nhiều ứng dụng.

-Chi phí bảo trì tương đối thấp.

2. Ứng dụng của van bướm mặt bích.

-Hệ thống cấp thoát nước: Trạm bơm nước sạch, nhà máy xử lý nước thải, hệ thống cấp nước chính cho các thành phố hoặc khu công nghiệp.

-Nhà máy điện: Thủy điện, nhiệt điện (hệ thống nước làm mát, nước tuần hoàn).

-Hệ thống phòng cháy chữa cháy (PCCC) quy mô lớn.

-Ngành công nghiệp nặng: Xăng dầu, hóa chất (đối với các chất không ăn mòn mạnh và nhiệt độ phù hợp với vật liệu van), khai thác mỏ, thép.

-Hệ thống HVAC quy mô lớn.
