Mô tả

Van bi mặt bích inox DN200 nhập khẩu, BH 12 tháng.

Van bi mặt bích inox DN200 là một loại van công nghiệp dùng để điều khiển dòng chảy của lưu chất (chất lỏng, khí, hơi) trong đường ống. “Van bi” chỉ cơ chế đóng mở của van, sử dụng một quả cầu rỗng có lỗ xuyên qua. “Mặt bích” là phương pháp kết nối van với đường ống bằng cách sử dụng các mặt bích, bu lông và đệm làm kín. “Inox” (thép không gỉ) là vật liệu chế tạo van, giúp chống ăn mòn hiệu quả. “DN200” là kích thước danh nghĩa của van, tương đương với đường kính danh nghĩa 200 mm (8 inch).

I.Nguyên lý hoạt động và thông số kỹ thuật Van bi mặt bích inox DN200.

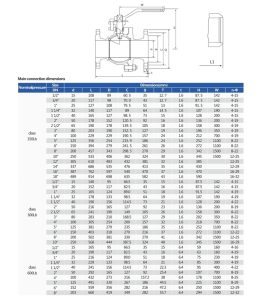

1.Catalog Van bi mặt bích inox DN200.

2.Nguyên lý hoạt động Van bi mặt bích inox DN200.

Nguyên lý vận hành chính của van bi mặt bích inox là đóng mở nhanh chóng và hiệu quả. Việc xoay tay gạt chỉ một góc 90° đã có thể chuyển đổi trạng thái từ đóng sang mở hoặc ngược lại. Điều này giúp người vận hành kiểm soát dòng chảy một cách linh hoạt, phù hợp cho các ứng dụng yêu cầu đóng ngắt tức thời.

-Khi mở van: Người vận hành xoay tay gạt hoặc bộ truyền động một góc 90°. Trục van sẽ xoay viên bi bên trong, đưa lỗ xuyên tâm của viên bi thẳng hàng với đường ống. Điều này cho phép chất lỏng hoặc khí đi qua van một cách dễ dàng và gần như không bị cản trở, đảm bảo lưu lượng tối đa.

-Khi đóng van: Người vận hành xoay ngược lại tay gạt hoặc bộ truyền động một góc 90°. Viên bi sẽ xoay theo, đưa phần đặc của viên bi chắn ngang đường ống, ngăn chặn hoàn toàn dòng chảy. Gioăng làm kín (thường làm bằng PTFE) sẽ ép chặt vào viên bi, đảm bảo độ kín khít tuyệt đối, không cho chất lỏng hoặc khí rò rỉ ra ngoài.

3.Thông số kỹ thuật Van bi mặt bích inox DN200.

-Kích thước: DN200 (8 inch).

-Thân van: Thường được đúc từ thép không gỉ 304 hoặc 316, có độ bền cao, chống ăn mòn tốt. Hai đầu thân van được thiết kế dạng mặt bích để dễ dàng kết nối với đường ống bằng bu lông.

-Bi van (quả cầu): Là một quả cầu rỗng, có lỗ xuyên tâm. Khi xoay tay gạt hoặc bộ điều khiển, bi van sẽ xoay theo, lỗ bi sẽ nằm cùng hướng với dòng chảy để cho phép dòng chất đi qua, hoặc nằm vuông góc với dòng chảy để chặn hoàn toàn.

-Trục van: Nối bi van với tay gạt hoặc bộ điều khiển, truyền lực quay để đóng mở van.

-Đệm làm kín: Thường làm từ Teflon (PTFE) hoặc các vật liệu polymer khác, có tác dụng ôm khít bi van và thân van, ngăn không cho chất lỏng rò rỉ ra ngoài.

-Vận hành: Tay gạt hoặc bộ điều khiển,tay gạt dùng để vận hành thủ công, trong khi bộ điều khiển (khí nén, điện) được dùng cho các hệ thống tự động.

-Kết nối: Các mặt bích kết nối ở hai đầu van, được thiết kế theo tiêu chuẩn nhất định (ví dụ: JIS, ANSI, DIN) để lắp vào đường ống.

-Áp lực làm việc: PN10, PN16, PN20, PN25 (tương đương 10 bar, 16 bar, 20 bar, 25 bar).

-Nhiệt độ làm việc: Từ -10°C đến 220°C.

-Môi trường sử dụng: Nước sạch, nước thải,xăng, dầu, hóa chất, hơi, nước nóng…

-Xuất xứ: Việt Nam, Malaysia, Trung Quốc.

II. Ưu điểm và ứng dụng Van bi mặt bích inox DN200.

1.Ưu điểm an bi mặt bích inox DN200.

-Chống ăn mòn: Vật liệu inox giúp van hoạt động hiệu quả trong môi trường khắc nghiệt, chứa hóa chất hoặc chất ăn mòn.

-Độ bền cao: Van có khả năng chịu được áp lực và nhiệt độ lớn.

-Đóng mở nhanh: Thao tác đóng mở van chỉ cần xoay một góc 90 độ, rất nhanh chóng và tiện lợi.

-Dòng chảy thẳng: Khi van mở hoàn toàn, bi van sẽ không gây cản trở, cho phép dòng chất đi qua một cách tối ưu, giúp giảm tổn thất áp suất.

-Dễ lắp đặt và bảo trì: Thiết kế mặt bích giúp việc lắp đặt và tháo dỡ van trở nên dễ dàng hơn.

2.Ứng dụng van bi mặt bích inox DN200.

Van bi mặt bích inox thường được sử dụng trong các hệ thống yêu cầu độ bền cao, khả năng chống ăn mòn tốt và lưu lượng lớn. Chúng phổ biến trong các ngành công nghiệp sau:

-Công nghiệp hóa chất: Dùng để vận chuyển các hóa chất có tính ăn mòn.

-Công nghiệp dầu khí: Ứng dụng trong các hệ thống dẫn dầu, khí.

-Hệ thống xử lý nước và nước thải: Dùng trong các trạm bơm, nhà máy xử lý.

-Ngành thực phẩm và dược phẩm: Do vật liệu inox đảm bảo vệ sinh, không gây ô nhiễm cho sản phẩm.

3.Chính sách khi mua Van bi mặt bích inox an việt phát.

-Bảo hành; 12 tháng.

-Hỗ trợ giao hàng trên toàn quốc.

-Tư vấn hỗ trợ, hướng dẫn lắp đặt.

-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
