Mô tả
Van bi mặt bích inox DN150 nhập khẩu, BH 12 tháng.
Van bi mặt bích inox DN150 là một loại van công nghiệp được sử dụng để điều khiển dòng chảy của lưu chất (chất lỏng, khí) trong đường ống. “Van bi” chỉ cơ chế đóng mở của van, sử dụng một quả cầu rỗng có lỗ xuyên qua. “Mặt bích” là phương pháp kết nối van với đường ống, còn “inox” là vật liệu chế tạo van. Cuối cùng, “DN150” là kích thước danh nghĩa của van, tương đương với đường kính trong khoảng 150mm (6 inch).
I.Nguyên lý hoạt động và thông số kỹ thuật Van bi mặt bích inox DN150.

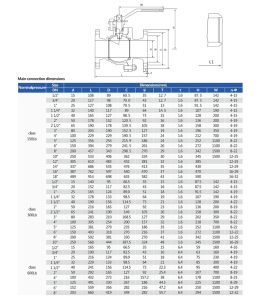

1.Catalog Van bi mặt bích inox DN150.
2.Nguyên lý hoạt động Van bi mặt bích inox DN150.
Van bi mặt bích inox hoạt động dựa trên nguyên lý sử dụng một viên bi rỗng có lỗ xuyên tâm để kiểm soát dòng chảy của lưu chất. Khi van mở, lỗ của viên bi sẽ nằm thẳng hàng với đường ống cho phép lưu chất đi qua. Khi van đóng, viên bi sẽ xoay một góc 90 độ, làm cho lỗ vuông góc với đường ống, ngăn chặn hoàn toàn dòng chảy. Nguyên lý này giúp van bi có khả năng đóng/mở nhanh chóng và hiệu quả.
-Trạng thái mở: Khi bộ phận điều khiển (ví dụ: tay gạt) được xoay song song với đường ống, trục van sẽ xoay và làm cho viên bi bên trong xoay theo. Lỗ xuyên tâm của viên bi lúc này sẽ nằm thẳng hàng với dòng chảy của lưu chất, cho phép lưu chất đi qua van một cách dễ dàng và gần như không bị cản trở.
-Trạng thái đóng: Khi bộ phận điều khiển được xoay vuông góc với đường ống (một góc 90°), trục van sẽ xoay viên bi. Lỗ của viên bi sẽ xoay vuông góc với dòng chảy, chặn hoàn toàn lưu chất.
3.Thông số kỹ thuật Van bi mặt bích inox DN150.
-Kích thước: DN150 (6 inch).
-Thân van: Phần vỏ chính của van, được đúc từ inox (thường là SUS304 hoặc SUS316) để chống ăn mòn. Thân van có hai đầu kết nối mặt bích (flange) với kích thước DN150 (đường kính danh nghĩa 150mm), giúp van được lắp đặt chắc chắn vào hệ thống đường ống lớn.
-Bi van: Một viên bi hình cầu rỗng nằm bên trong thân van. Đây là bộ phận trực tiếp tiếp xúc với dòng chảy và có nhiệm vụ đóng/mở van.
-Trục van: Thanh kết nối bi van với bộ phận điều khiển bên ngoài. Khi bộ phận điều khiển xoay, trục van sẽ truyền chuyển động này đến bi van.
-Gioăng làm kín: Thường được làm từ Teflon (PTFE) hoặc các vật liệu chịu nhiệt, gioăng làm kín được đặt xung quanh bi van và trục van để đảm bảo van không bị rò rỉ.
-Bộ phận điều khiển: Tay gạt, hoặc bộ điều khiển tự động bằng điện, khí nén.
-Mặt bích: Hai đầu van được thiết kế dạng mặt bích, có các lỗ bu lông theo tiêu chuẩn (ví dụ: BS JIS, ANSI, DIN) giúp việc lắp đặt và tháo dỡ trở nên dễ dàng.
-Tay gạt/tay quay: Dùng để vận hành van bằng tay.
-Áp lực làm việc: PN10, PN16, PN20, PN25 (tương đương 10 bar, 16 bar, 20 bar, 25 bar).
-Nhiệt độ làm việc: Từ -10°C đến 220°C.
-Môi trường sử dụng: Nước sạch, nước thải,xăng, dầu, hóa chất, hơi, nước nóng…
-Xuất xứ: Việt Nam, Malaysia, Trung Quốc.
II.Ưu điểm và ứng dụng Van bi mặt bích inox DN150.
1.Ưu điểm an bi mặt bích inox DN150.
-Độ bền và khả năng chống ăn mòn: Van bi mặt bích inox được chế tạo từ thép không gỉ (inox), vật liệu này có khả năng chống ăn mòn vượt trội, đặc biệt trong môi trường chứa hóa chất, axit, hoặc muối. Điều này giúp van có tuổi thọ cao và hoạt động bền bỉ, tiết kiệm chi phí bảo trì và thay thế.
-Khả năng đóng mở nhanh và hiệu quả: Van bi sử dụng một quả bi rỗng xuyên tâm để kiểm soát dòng chảy. Khi quả bi được xoay 90 độ, van sẽ đóng hoặc mở hoàn toàn. Điều này cho phép van hoạt động đóng/mở nhanh, chỉ cần một thao tác đơn giản, giúp kiểm soát dòng chảy một cách hiệu quả và chính xác.
2.Ứng dụng van bi mặt bích inox DN150.
Van bi mặt bích inox được ứng dụng rộng rãi trong nhiều ngành công nghiệp, bao gồm:
-Công nghiệp hóa chất: Vận chuyển các chất ăn mòn, axit, kiềm.
-Xử lý nước: Hệ thống cấp thoát nước, xử lý nước thải.
-Thực phẩm và đồ uống: Dây chuyền sản xuất bia, nước giải khát, sữa… đòi hỏi tiêu chuẩn vệ sinh cao.
-Dầu khí: Ống dẫn dầu, khí, hệ thống lọc…
3.Chính sách khi mua Van bi mặt bích inox an việt phát.
-Bảo hành; 12 tháng.
-Hỗ trợ giao hàng trên toàn quốc.
-Tư vấn hỗ trợ, hướng dẫn lắp đặt.
-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
