Mô tả
Van bi mặt bích inox DN100 nhập khẩu, BH 12 tháng.
Van bi mặt bích inox DN100 là một loại van công nghiệp được sử dụng để điều khiển dòng chảy của lưu chất (chất lỏng, khí) trong đường ống. “Van bi” mô tả cơ chế đóng mở của van, sử dụng một quả bi rỗng ruột để chặn hoặc cho phép dòng chảy đi qua. “Mặt bích” là loại kết nối phổ biến, cho phép van được lắp đặt chắc chắn và dễ dàng tháo rời khỏi hệ thống đường ống. “Inox” chỉ chất liệu chế tạo, tức là thép không gỉ, giúp van có khả năng chống ăn mòn, chịu được áp suất và nhiệt độ cao. Cuối cùng, DN100 là viết tắt của “đường kính danh nghĩa 100 mm” hay 4 inch, là kích thước tiêu chuẩn của đường ống mà van này phù hợp.
I.Nguyên lý hoạt động và thông số kỹ thuật Van bi mặt bích inox DN100.

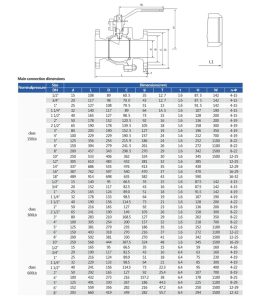

1.Catalog Van bi mặt bích inox DN100.
2.Nguyên lý hoạt động Van bi mặt bích inox DN100.
Nguyên lý hoạt động của van bi mặt bích rất đơn giản và hiệu quả. Việc điều khiển đóng mở van được thực hiện bằng cách xoay bộ phận điều khiển một góc 90°:
-Mở van: Khi người dùng gạt tay gạt hoặc xoay tay quay, trục van sẽ xoay theo, làm cho viên bi bên trong van quay một góc 90°. Lúc này, lỗ xuyên tâm của viên bi sẽ song song với đường ống, tạo ra một đường thẳng cho phép lưu chất (nước, hóa chất, khí nén, xăng dầu,…) đi qua.
-Đóng van: Khi gạt tay gạt hoặc xoay tay quay theo hướng ngược lại, viên bi sẽ xoay 90°, đưa phần đặc của bi chặn ngang đường ống, ngăn cản hoàn toàn dòng chảy.
-Nhờ cấu tạo đơn giản và nguyên lý hoạt động nhanh chóng, van bi mặt bích inox cho phép đóng/mở van một cách dứt khoát và hiệu quả. Ngoài ra, việc điều chỉnh góc xoay của bi van (trong khoảng từ 0° đến 90°) cũng có thể được sử dụng để điều tiết lưu lượng dòng chảy.
3.Thông số kỹ thuật Van bi mặt bích inox DN100.
-Kích thước: DN100 (4 inch).
-Thân van: Phần chính của van, thường được đúc nguyên khối từ thép không gỉ (Inox 304, 316 hoặc 316L), có hai mặt bích ở hai đầu để kết nối với đường ống.
-Bi van (quả cầu): Là bộ phận quan trọng nhất, hình cầu rỗng, được khoét lỗ xuyên tâm. Khi xoay tay gạt hoặc bộ điều khiển, lỗ này sẽ song song hoặc vuông góc với đường ống để mở hoặc đóng van.
-Trục van: Nối bi van với tay gạt hoặc bộ điều khiển, truyền chuyển động xoay để đóng mở van.
-Gioăng làm kín: Là các vòng đệm được làm từ vật liệu chịu nhiệt, chịu mài mòn cao như PTFE (Teflon), R-PTFE, PEEK, giúp bi van khít với thân van, ngăn rò rỉ lưu chất.
-Tay gạt hoặc bộ điều khiển: Tay gạt dùng để vận hành thủ công, trong khi bộ điều khiển (khí nén, điện) được dùng cho các hệ thống tự động.
-Áp lực làm việc: PN10, PN16, PN20, PN25 (tương đương 10 bar, 16 bar, 20 bar, 25 bar).
-Nhiệt độ làm việc: Từ -10°C đến 220°C.
-Môi trường sử dụng: Nước sạch, nước thải,xăng, dầu, hóa chất, hơi, nước nóng…
-Xuất xứ: Việt Nam, Malaysia, Trung Quốc.
II. Ưu điểm và ứng dụng Van bi mặt bích inox DN100.
1.Ưu điểm an bi mặt bích inox DN100.
-Độ bền cao: Van được làm từ thép không gỉ (inox), có khả năng chống ăn mòn và oxy hóa tuyệt vời. Điều này giúp van hoạt động hiệu quả trong môi trường hóa chất, nước thải, và các điều kiện khắc nghiệt khác.
-Chịu áp suất và nhiệt độ tốt: Van bi inox DN100 có thể chịu được áp suất và nhiệt độ cao, phù hợp cho các hệ thống đường ống đòi hỏi sự ổn định và an toàn.
-Đóng/mở nhanh chóng: Cấu tạo van bi cho phép đóng và mở dòng chảy chỉ bằng một phần tư vòng quay của tay gạt hoặc bộ điều khiển, giúp thao tác nhanh chóng và thuận tiện.
-Lưu lượng dòng chảy tối đa: Khi van mở hoàn toàn, lỗ van có đường kính bằng đường kính ống (DN100), giúp dòng chảy đi qua gần như không bị cản trở, giảm thiểu tổn thất áp suất.
-Ít rò rỉ: Thiết kế van bi mặt bích đảm bảo độ kín khít cao, ngăn chặn hiệu quả tình trạng rò rỉ lưu chất, giúp tiết kiệm chi phí và bảo vệ môi trường.
-Dễ dàng bảo trì và lắp đặt: Kiểu kết nối mặt bích giúp việc lắp đặt, tháo dỡ và bảo trì van trở nên đơn giản hơn, đặc biệt đối với các hệ thống lớn.
2.Ứng dụng van bi mặt bích inox DN100.
Van bi mặt bích inox DN100 được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ những ưu điểm vượt trội như độ bền cao, chống ăn mòn tốt và khả năng hoạt động ổn định trong môi trường khắc nghiệt. Một số ứng dụng điển hình bao gồm:
-Ngành hóa chất: Vận chuyển các loại hóa chất ăn mòn, axit, kiềm.
-Ngành thực phẩm và đồ uống: Điều khiển các loại chất lỏng, dung dịch trong sản xuất bia rượu, sữa, nước giải khát, v.v.
-Ngành dầu khí: Sử dụng trong các hệ thống dẫn dầu, khí, đặc biệt là ở những khu vực cần chống ăn mòn cao.
-Hệ thống xử lý nước và nước thải: Dùng để điều tiết, đóng mở dòng chảy của nước sạch, nước thải.
-Ngành dược phẩm: Yêu cầu các thiết bị có độ sạch cao và chống ăn mòn tuyệt đối.
3. Chính sách khi mua Van bi mặt bích inox an việt phát.
-Bảo hành; 12 tháng.
-Hỗ trợ giao hàng trên toàn quốc.
-Tư vấn hỗ trợ, hướng dẫn lắp đặt.
-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
