Mô tả
Van bi mặt bích inox (304-316) nhập khẩu, BH 12 tháng.
Van bi mặt bích inox (304-316) nhập khẩu, BH 12 tháng. là một loại van công nghiệp được sử dụng để đóng, mở hoặc điều tiết dòng chảy của chất lỏng, khí hoặc hơi. Đặc điểm nổi bật của loại van này là sử dụng bi (quả cầu rỗng) có lỗ xuyên tâm để kiểm soát dòng chảy và được kết nối với hệ thống đường ống bằng mặt bích. Đặc điểm nổi bật của loại van này là phần thân van được làm từ vật liệu inox (inox304, inox316) và có các mặt bích ở hai đầu để kết nối với đường ống.
I.Nguyên lý hoạt động và thông số kỹ thuật Van bi mặt bích inox (304-316).

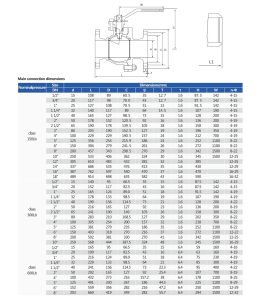

1.Catalog Van bi mặt bích inox.
2. Nguyên lý hoạt động van bi mặt bích inox (304-316).
–Van bi mặt bích inox hoạt động theo cơ chế xoay 1/4 vòng (90 độ) để chuyển đổi giữa hai trạng thái đóng và mở:
+Trạng thái mở (ON): Khi tay gạt (hoặc bộ điều khiển) được xoay một góc 90 độ, lỗ khoan của viên bi sẽ nằm song song với đường ống. Lúc này, lưu chất có thể đi qua van một cách dễ dàng và gần như không bị cản trở.
+Trạng thái đóng (OFF): Khi xoay ngược tay gạt một góc 90 độ, mặt đặc của viên bi sẽ nằm vuông góc với đường ống. Điều này sẽ chặn hoàn toàn dòng chảy của lưu chất.
-Nguyên lý này giúp van bi có khả năng đóng/mở nhanh, dòng chảy thẳng ít tổn thất áp suất và dễ dàng nhận biết trạng thái của van thông qua vị trí của tay gạt.
3.Thông số kỹ thuật Van bi mặt bích inox (304-316).
-Kích thước: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300.
-Thân van: Thường được chế tạo từ các loại inox như inox 304, 316 hoặc 316L. Inox 304 là loại phổ biến nhất, trong khi 316 và 316L có khả năng chống ăn mòn cao hơn, đặc biệt là trong môi trường chứa axit hoặc muối.
-Bi van: Là bộ phận chính để kiểm soát dòng chảy. Khi van mở, bi xoay 90 độ để lỗ bi thẳng hàng với đường ống, cho phép chất lỏng đi qua. Khi van đóng, bi xoay vuông góc, bịt kín dòng chảy.
-Gioăng làm kín: Thường làm bằng Teflon (PTFE) hoặc các vật liệu polymer khác, có tác dụng làm kín quanh bi van, đảm bảo không rò rỉ khi van ở trạng thái đóng.
-Mặt bích: Hai đầu van được thiết kế với các mặt bích theo tiêu chuẩn (ví dụ: JIS, DIN, ANSI) để lắp đặt vào hệ thống đường ống một cách chắc chắn bằng bu lông và đai ốc.
-Vận hành: Tay gạt.
-Áp lực làm việc: PN10, PN16, PN20, PN25 (tương đương 10 bar, 16 bar, 20 bar, 25 bar).
-Nhiệt độ làm việc: Từ -10°C đến 220°C.
-Môi trường sử dụng: Nước sạch, nước thải,xăng, dầu, hóa chất, hơi, nước nóng…
-Xuất xứ: Việt Nam, Malaysia, Trung Quốc.
II. Ưu điểm và ứng dụng Van bi mặt bích inox (304-316).
1.Ưu điểm an bi mặt bích inox (304-316).
-Độ bền và khả năng chống ăn mòn cao
+Chất liệu inox: Inox (thép không gỉ) có khả năng chống ăn mòn và oxy hóa tuyệt vời, đặc biệt là các loại inox 304 và 316. Điều này giúp van hoạt động hiệu quả trong các môi trường khắc nghiệt như hóa chất, axit loãng, nước biển, và thực phẩm, đảm bảo tuổi thọ lâu dài cho van.
+Vệ sinh dễ dàng: Bề mặt inox nhẵn, không bám bẩn, dễ dàng vệ sinh, phù hợp cho các ngành yêu cầu độ sạch cao như chế biến thực phẩm và dược phẩm.
-Kết nối chắc chắn và an toàn
+Kiểu kết nối mặt bích: Thay vì kết nối ren, mặt bích cho phép van được lắp đặt chắc chắn vào đường ống bằng bu-lông và đai ốc. Điều này tạo ra một mối nối cực kỳ kín khít, chịu được áp suất và rung động lớn, giảm thiểu tối đa nguy cơ rò rỉ.
+Dễ tháo lắp và bảo trì: Khi cần bảo trì, thay thế hoặc sửa chữa, bạn chỉ cần tháo các bu-lông mà không cần cắt ống hay hàn lại. Quá trình này nhanh chóng và tiết kiệm thời gian, chi phí.
-Hiệu suất dòng chảy tối ưu
+Thiết kế bi van: Bi van có lỗ rỗng xuyên tâm, khi van mở hoàn toàn, bi van sẽ xoay song song với dòng chảy, giúp lưu chất đi qua mà không bị cản trở, giữ nguyên áp suất và lưu lượng.
+Đóng mở nhanh và chính xác: Van bi chỉ cần một góc quay 90° để chuyển từ trạng thái đóng sang mở hoàn toàn, giúp điều khiển dòng chảy một cách nhanh chóng, chính xác, và thuận tiện, đặc biệt với các hệ thống điều khiển tự động.
2.Ứng dụng van bi mặt bích inox (304-316).
van bi mặt bích inox được ứng dụng rộng rãi trong nhiều ngành công nghiệp:
-Công nghiệp hóa chất và dầu khí: Dùng để kiểm soát dòng chảy của các loại hóa chất ăn mòn, xăng dầu, khí gas.
-Hệ thống xử lý nước và nước thải: Phù hợp với môi trường nước có tính ăn mòn cao.
-Công nghiệp thực phẩm và dược phẩm: Chất liệu inox sạch, không gỉ sét, đảm bảo an toàn vệ sinh cho các quy trình sản xuất.
-Hệ thống HVAC (điều hòa không khí, sưởi ấm và thông gió): Sử dụng để điều tiết dòng chảy của nước lạnh hoặc hơi nóng.
3. Chính sách khi mua Van bi mặt bích inox an việt phát.
-Bảo hành; 12 tháng.
-Hỗ trợ giao hàng trên toàn quốc.
-Tư vấn hỗ trợ, hướng dẫn lắp đặt.
-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
