Mô tả

Van một chiều lò xo (DN50 đến DN400)

Van một chiều lò xo hay còn gọi là Silient check valve, Là loại van được sử dụng để kiểm soát dòng chảy của chất lỏng hoặc khí theo một hướng cố định. Điểm nổi bật của loại van này là sử dụng lò xo để giữ đĩa van ở vị trí đóng. Khi áp lực dòng chảy đủ lớn, lực này sẽ thắng lực nén của lò xo, cho phép dòng chảy đi qua. Khi áp lực giảm xuống, lò xo sẽ đẩy đĩa van về vị trí ban đầu, ngăn không cho dòng chảy quay ngược trở lại.Cơ chế hoạt động của nó dựa trên một chiếc lò xo được gắn vào đĩa van.

I. Nguyên lý hoạt động và thông số kỹ thuật Van một chiều lò xo.

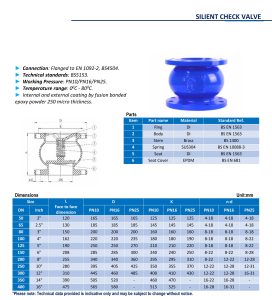

1. Catalog của van.

2. Nguyên lý hoạt động của van.

Van hoạt động dựa trên nguyên lý như sau.

-Khi có dòng chảy: Khi áp lực của dòng chất lỏng từ cửa vào lớn hơn lực nén của lò xo, nó sẽ đẩy đĩa van ra khỏi vị trí ban đầu, nén lò xo lại và cho phép chất lỏng đi qua.

-Khi không có dòng chảy hoặc dòng chảy ngược: Khi không có dòng chất lỏng đi vào hoặc khi có dòng chảy ngược, áp lực ngược sẽ đẩy đĩa van về vị trí ban đầu. Lò xo bung ra sẽ giữ chặt đĩa van, bịt kín đường ống và ngăn không cho chất lỏng chảy ngược lại.

3. Thông số kỹ thuật Van một chiều lò xo (Spec).

-Kích thước: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400.

-Thân van: Vỏ bên ngoài của van, thường làm từ gang, thép, hoặc inox.

-Mặt bích: Là các điểm kết nối của van với đường ống, giúp việc lắp đặt và tháo dỡ trở nên dễ dàng và chắc chắn hơn.

-Đĩa van và Lò xo: Hai bộ phận quan trọng nhất. Khi chất lỏng chảy vào, áp lực của dòng chảy sẽ thắng lực đàn hồi của lò xo, đẩy đĩa van mở ra cho dòng chảy đi qua.

-Đệm làm kín: Giúp ngăn ngừa rò rỉ chất lỏng hoặc khí ra bên ngoài.

-Áp lực làm việc: PN10, PN16 (tương đương 10 bar, 16 bar).

-Nhiệt độ làm việc: 0°C đến 80°C.

-Kiểu kết nối: Nối mặt bích theo tiêu chuẩn, BS, JIS, DIN…

-Môi trường sử dụng: Nước sạch, nước thải, xăng dầu, khí nén, hóa chất.

-Hãng sản xuất: AUT, AUTA, ARV, KVS, SHINYI…

-Xuất xứ: Malaysia, Trung Quốc, Thổ Nhĩ Kỳ, Việt Nam…

II. Ưu điểm và nhược điểm Van một chiều lò xo.

1. Ưu điểm.

-Ngăn dòng chảy ngược hiệu quả: Đây là chức năng chính và quan trọng nhất của van, giúp bảo vệ các thiết bị khác trong hệ thống như máy bơm, đồng hồ đo lưu lượng, v.v.

-Lắp đặt và bảo trì dễ dàng: Nhờ có mặt bích, việc lắp đặt và tháo van để bảo trì, sửa chữa rất tiện lợi.

-Hoạt động ổn định: Lò xo giúp van đóng mở nhanh và dứt khoát, giảm thiểu hiện tượng búa nước (water hammer) – một hiện tượng có thể gây hư hại cho đường ống.

-Đa dạng về chất liệu: Có nhiều lựa chọn về chất liệu thân van (gang, inox, thép) phù hợp với nhiều loại môi trường làm việc khác nhau (nước, hóa chất, dầu, khí).

2. Nhược điểm.

-Sụt áp suất: Lực cản của lò xo có thể gây ra một mức sụt áp nhất định trong hệ thống, đặc biệt là với các dòng chảy có áp suất thấp.

-Độ bền của lò xo: Lò xo có thể bị mỏi hoặc hỏng hóc sau một thời gian dài sử dụng, ảnh hưởng đến chức năng của van.

-Có thể bị kẹt: Trong môi trường có nhiều tạp chất, cặn bẩn, đĩa van hoặc lò xo có thể bị kẹt, làm ảnh hưởng đến khả năng đóng/mở của van.

III. Ứng dụng và chính sách bảo hành van một chiều lò xo.

1. Ứng dụng của van.

Van  được sử dụng rộng rãi trong nhiều ngành công nghiệp và hệ thống:

-Hệ thống cấp thoát nước: Dùng để ngăn nước chảy ngược lại vào bể chứa hoặc máy bơm.

-Hệ thống xử lý nước thải: Bảo vệ các máy bơm và thiết bị khác khỏi dòng chảy ngược.

-Ngành công nghiệp dầu khí: Ngăn dầu hoặc khí chảy ngược.

-Hệ thống PCCC: Đảm bảo nước chỉ chảy một chiều từ nguồn đến các vòi phun.

-Các nhà máy sản xuất: Dùng trong các đường ống dẫn hóa chất, hơi nóng.

-Hệ thống bơm: Lắp đặt sau máy bơm để ngăn dòng nước chảy ngược về máy bơm khi máy ngừng hoạt động.

2. Chính sách bảo hành và bán hàng.

-Bảo hành; 12 tháng.

-Hỗ trợ giao hàng trên toàn quốc.

-Tư vấn hỗ trợ, hướng dẫn lắp đặt.

-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
