Van một chiều lá lật DN400

Van một chiều lá lật DN400 hay còn được gọi là Swing Check Valve DN400 , là một loại van công nghiệp có đường kính danh nghĩa là 400mm (tương đương 16 inch). Van này được thiết kế để chỉ cho phép dòng chảy của chất lỏng, khí hoặc hơi đi qua theo một hướng duy nhất và ngăn chặn hoàn toàn dòng chảy ngược trở lại.

I. Nguyên lý hoạt động và thông số kỹ thuật Van một chiều lá lật DN400.

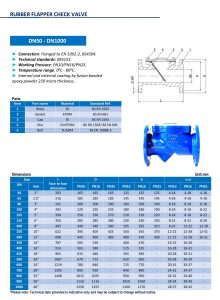

1. Catalog Van một chiều lá lật.

2. Nguyên lý hoạt động van một chiều lá lật.

-Khi dòng chảy đi qua van theo chiều cho phép, áp lực của dòng chảy sẽ đẩy lá van mở ra. Khi dòng chảy ngừng hoặc có hiện tượng chảy ngược, lá van sẽ tự động đóng lại do trọng lực hoặc áp lực từ phía sau, ngăn chặn dòng lưu chất chảy ngược.

-Khi có dòng chảy xuôi: Áp lực của dòng chất lỏng đẩy lá van mở ra, cho phép chất lỏng đi qua.

-Khi dòng chảy dừng hoặc có dòng chảy ngược: Lá van tự động đóng lại do trọng lực và áp lực của dòng chất lỏng ngược. Điều này giúp bảo vệ các thiết bị phía trước van khỏi sự cố do dòng chảy ngược gây ra.

3. Thông số kỹ thuật Van một chiều lá lật DN400 (Spec).

-Kích thước: DN400 (16 inch).

-Thân van: Là bộ phận chính, thường được làm từ các vật liệu như gang đúc, gang dẻo, inox hoặc thép, có nhiệm vụ chịu áp lực và kết nối với đường ống. Thân van được phủ một lớp sơn epoxy để chống ăn mòn.

-Lá van: Có dạng đĩa tròn, được gắn vào thân van bằng một bản lề. Lá van có thể được làm bằng gang, thép, hoặc inox và thường được bọc một lớp cao su để đảm bảo độ kín.

-Trục van: Là chốt bản lề giúp đĩa van xoay.

-Gioăng làm kín: Nằm ở vị trí tiếp xúc giữa đĩa van và thân van, giúp van kín hoàn toàn và không bị rò rỉ.

-Nắp van: Thường được bắt bằng bu lông vào thân van để bảo vệ các bộ phận bên trong và dễ dàng tháo lắp để bảo trì.

-Kiểu kết nối: Nối bích (flange connection), phù hợp với các tiêu chuẩn quốc tế như JIS, BS, DIN.

-Áp lực làm việc: PN10, PN16, PN25 (tương đương 10 bar, 16 bar, 25 bar).

-Nhiệt độ làm việc: 0 đến 80 độ C.

-Môi trường sử dụng: Nước sạch, nước thải, xăng dầu, khí nén, hóa chất, hơi nóng.

-Hãng sản xuất: AUT, AUTA, SHINYI…

-Xuất xứ: Malaysia, Trung Quốc, Việt Nam, Châu âu.

II. Ưu điểm và ứng dụng Van một chiều lá lật DN400.

1. Ưu điểm van một chiều lá lật.

-Độ bền cao: Cấu tạo đơn giản, ít chi tiết, giúp van hoạt động ổn định và bền bỉ.

-Lưu lượng lớn: Thiết kế của lá lật cho phép dòng chảy đi qua gần như không bị cản trở, làm giảm tổn thất áp suất.

-Bảo trì dễ dàng: Có thể tháo lắp để bảo trì hoặc thay thế các bộ phận bên trong.

2. Ứng dụng van một chiều lá lật.

Với kích thước lớn, van một chiều lá lật được sử dụng rộng rãi trong các hệ thống công nghiệp và dân dụng, bao gồm:

-Hệ thống cấp thoát nước: Đảm bảo nước chỉ chảy một chiều, bảo vệ máy bơm và các thiết bị khác khỏi áp lực ngược.

-Hệ thống phòng cháy chữa cháy: Ngăn nước chảy ngược, duy trì áp lực cần thiết trong hệ thống.

-Hệ thống xử lý nước thải: Ngăn chặn nước thải đã qua xử lý chảy ngược trở lại.

-Các nhà máy thủy điện: Ứng dụng trong các đường ống dẫn lớn.

3. Chính sách khi mua van một chiều lá lật an việt phát.

-Bảo hành; 12 tháng.

-Hỗ trợ giao hàng trên toàn quốc.

-Tư vấn hỗ trợ, hướng dẫn lắp đặt.

-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
