Van một chiều cánh bướm DN80
Van một chiều cánh bướm DN80 (3 inch, phi90) hay còn gọi là Wafer type check valve,là một loại van công nghiệp được sử dụng phổ biến trong các hệ thống đường ống để ngăn chặn dòng chảy ngược của lưu chất.
I. Nguyên lý hoạt động và thông số kỹ thuật Van một chiều cánh bướm DN80.

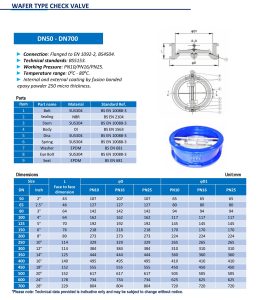

1. Catalog Van một chiều cánh bướm.
2. Nguyên lý hoạt động van một chiều cánh bướm.
-Khi có dòng chảy đi qua van theo chiều cho phép, áp lực của dòng chảy sẽ tác động và đẩy hai cánh van mở ra, cho phép chất lỏng đi qua.
-Khi dòng chảy ngừng lại hoặc có xu hướng chảy ngược, áp lực giảm đi và lực đàn hồi của lò xo sẽ ngay lập tức đóng cánh van lại, ngăn không cho chất lỏng chảy ngược về, bảo vệ các thiết bị trong hệ thống như máy bơm, đồng hồ đo nước.
3. Thông số kỹ thuật Van một chiều cánh bướm DN80 (Spec).
-Kích thước: DN80 ( phi 90, 3 inch).
-Thân van: Thường được làm từ gang, inox hoặc thép, được đúc nguyên khối để chịu áp lực tốt.
-Đĩa van: Đây là bộ phận chính để đóng mở van, có hình dạng hai nửa cánh bướm bằng inox. Cánh van được gắn với trục và lò xo.
-Lò xo: Làm bằng thép không gỉ, có tác dụng đẩy cánh van về vị trí đóng khi không có dòng chảy.
-Gioăng làm kín: Thường làm từ cao su EPDM, NBR… giúp van kín khít, chống rò rỉ.
-Áp lực làm việc: PN10, PN16, PN25 (10 bar, 16 bar, 25 bar).
-Nhiệt độ làm việc: Thường từ -20°C đến 180°C (tùy thuộc vào vật liệu).
-Môi trường làm việc: Nước sạch, nước thải, dầu, hóa chất…
-Kiểu kết nối: Wafer (kẹp bích).
-Hãng sản xuất: AUT, ARV, AUTA, KVS, SHINYI…
-Xuất xứ: Malaysia, Trung Quốc, Việt Nam, Thổ Nhĩ Kỳ…
II. Ưu điểm và ứng dụng Van một chiều cánh bướm DN80.
1. Ưu điểm Van một chiều cánh bướm.
-Kích thước nhỏ gọn: Dễ dàng lắp đặt trong không gian hẹp.
-Thiết kế đơn giản: Dễ dàng bảo trì và sửa chữa.
-Đóng mở nhanh: Giúp tiết kiệm năng lượng và giảm thiểu hiện tượng búa nước (water hammer).
-Đa dạng vật liệu: Có thể được sản xuất từ nhiều chất liệu khác nhau (gang, inox, thép) để phù hợp với các môi trường làm việc từ nước sạch, nước thải, đến hóa chất.
-Kết nối linh hoạt: Thường được kết nối với đường ống bằng kiểu kẹp (wafer) hoặc mặt bích (lug), dễ dàng tháo lắp.
-Trọng lượng nhẹ: Dễ dàng vận chuyển và lắp đặt.
-Độ bền cao: Chịu được áp lực và nhiệt độ nhất định.
-Chi phí hợp lý: Thường có giá thành thấp hơn các loại van một chiều khác.
2. Ứng dụng Van một chiều cánh bướm.
Van một chiều cánh bướm được sử dụng rộng rãi trong nhiều lĩnh vực nhờ thiết kế nhỏ gọn, chi phí thấp và hiệu quả cao:
-Hệ thống cấp thoát nước: Dùng trong các hệ thống bơm nước sinh hoạt, xử lý nước thải.
-Hệ thống PCCC: Ngăn nước chảy ngược, bảo vệ máy bơm.
-Hệ thống HVAC: Dùng trong hệ thống điều hòa không khí, thông gió.
-Sản xuất công nghiệp: Các nhà máy sản xuất thực phẩm, đồ uống, hóa chất.
3. Chính sách khi mua van một chiều cánh bướm an việt phát.
-Bảo hành; 12 tháng.
-Hỗ trợ giao hàng trên toàn quốc.
-Tư vấn hỗ trợ, hướng dẫn lắp đặt.
-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
