Mô tả

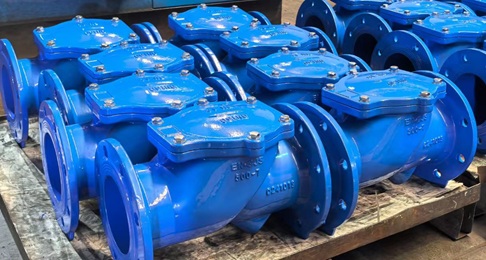

Van một chiều lá lật (DN50 đến DN1200) nhập khẩu.
Van một chiều lá lật hay còn gọi là Rubber Flapper Check Valve. là một loại van công nghiệp được thiết kế để chỉ cho phép chất lỏng (lỏng, khí, hơi) chảy theo một hướng duy nhất. Cơ chế hoạt động của van dựa trên một cánh van xoay quanh một trục, gọi là “lá lật”.
-Khi dòng chảy đi đúng hướng, áp lực của chất lỏng sẽ đẩy cánh van mở ra, cho phép dòng chảy đi qua.
-Khi dòng chảy có xu hướng đảo ngược, áp lực sẽ đẩy cánh van đóng lại, ngăn chặn dòng chảy quay ngược về.
-Loại van này được sử dụng phổ biến trong các hệ thống đường ống công nghiệp và dân dụng, đặc biệt là trong các hệ thống máy bơm, nơi cần ngăn chặn hiện tượng búa nước (water hammer) và bảo vệ thiết bị.
I. Nguyên lý hoạt động và ứng dụng Van một chiều lá lật.

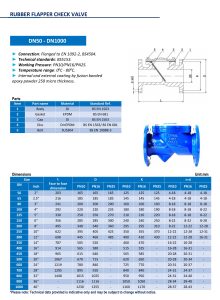

1. Catalog van một chiều lá lật.
2. Nguyên lý hoạt động.
-Trạng thái van mở: Khi có áp lực dòng chảy từ phía đầu vào, lực này sẽ đẩy cánh van xoay quanh trục bản lề và mở ra. Cánh van sẽ ở trạng thái mở hoàn toàn khi áp lực đủ mạnh, cho phép dòng chảy đi qua.
-Trạng thái van đóng: Khi áp lực dòng chảy giảm hoặc dòng chảy có xu hướng đảo ngược, cánh van sẽ tự động đóng lại do trọng lực của chính nó hoặc áp lực từ dòng chảy ngược. Cánh van sẽ ép chặt vào đế van, tạo ra một lớp đệm kín, ngăn chặn dòng chảy quay ngược lại.
3. Thông số kỹ thuật Van một chiều lá lật (Spec).
-Kích thước: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200.
-Thân van: Là phần chính của van, thường được làm bằng gang, thép, hoặc inox.
-Cánh van: Là bộ phận xoay, có hình dạng tròn hoặc bán nguyệt, gắn với trục xoay.
-Trục xoay: Là trục kim loại cố định cánh van vào thân van, cho phép cánh van xoay.
-Gioăng làm kín: Là vòng đệm được đặt ở cửa van để tạo độ kín khi cánh van đóng, ngăn chất lỏng rò rỉ.
-Bản lề: Trục quay cho phép cánh van xoay mở hoặc đóng.
-Đế van: Phần tiếp xúc với cánh van khi van đóng, giúp van kín hoàn toàn.
-Nắp van: Nắp che bên ngoài thân van, có thể tháo rời để bảo trì.
Kiểu kết nối: Nối bích (flange connection), phù hợp với các tiêu chuẩn quốc tế như JIS, BS, DIN.
-Áp lực làm việc: PN10, PN16, PN25 (tương đương 10 bar, 16 bar, 25 bar).
-Nhiệt độ làm việc: 0 đến 80 độ C.
-Môi trường sử dụng: Nước sạch, nước thải, xăng dầu, khí nén, hóa chất, hơi nóng.
-Hãng sản xuất: AUT, AUTA, ARV, KVS, SHINYI…
-Xuất xứ: Malaysia, Trung Quốc, Thổ Nhĩ Kỳ, Việt Nam, Châu âu, G7.
II. Ưu điểm và nhược điẻm van một chiều lá lật.
1. Ưu điểm của van.
-Độ bền cao: Cấu tạo đơn giản, ít chi tiết phức tạp, giúp van hoạt động bền bỉ và ít hỏng hóc.
-Giảm thiểu tổn thất áp suất: Khi van mở hoàn toàn, cánh van nằm gọn trong thân van, không cản trở dòng chảy nhiều, do đó tổn thất áp suất thấp.
-Chi phí thấp: So với các loại van một chiều khác, van một chiều lá lật thường có chi phí sản xuất và lắp đặt thấp hơn.
-Dễ bảo trì: Thiết kế nắp van có thể tháo rời giúp việc kiểm tra, vệ sinh và thay thế các bộ phận bên trong trở nên dễ dàng.
2. Nhược điểm.
-Kích thước lớn: Thân van cần không gian lớn để chứa cánh van, đặc biệt là với các kích thước đường ống lớn.
-Gây búa nước (Water Hammer): Khi dòng chảy dừng lại đột ngột, cánh van đóng nhanh có thể gây ra hiện tượng búa nước, tạo ra tiếng ồn và làm hỏng đường ống.
-Không hiệu quả với chất lỏng đặc: Cánh van có thể không đóng kín hoàn toàn nếu chất lỏng có độ nhớt cao hoặc chứa nhiều cặn bẩn, gây rò rỉ.
III. Ứng dụng và chính sách bảo hành van một chiều lá lật.
1. Ứng dụng của van.
Van được sử dụng rộng rãi trong nhiều hệ thống đường ống khác nhau, bao gồm:
-Hệ thống cấp thoát nước: Ngăn nước thải chảy ngược trở lại hệ thống.
-Hệ thống bơm: Bảo vệ bơm khỏi hiện tượng chảy ngược khi bơm ngừng hoạt động.
-Hệ thống HVAC: Kiểm soát dòng chảy trong các hệ thống sưởi, thông gió và điều hòa không khí.
-Ngành công nghiệp hóa chất và dầu khí: Sử dụng trong các đường ống dẫn chất lỏng, khí có áp lực thấp.
-Hệ thống phòng cháy chữa cháy: Ngăn nước chảy ngược, duy trì áp lực cần thiết trong hệ thống.
-Hệ thống xử lý nước thải: Ngăn chặn nước thải đã qua xử lý chảy ngược trở lại.
-Các nhà máy thủy điện: Ứng dụng trong các đường ống dẫn lớn.
2. Chính sách bảo hành và bán hàng.
-Bảo hành; 12 tháng.
-Hỗ trợ giao hàng trên toàn quốc.
-Tư vấn hỗ trợ, hướng dẫn lắp đặt.
-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
