Mô tả

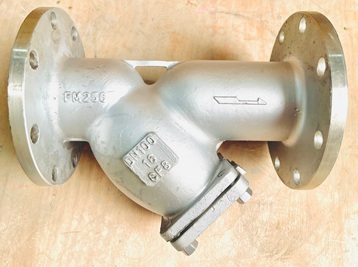

Y lọc inox DN100 (304, 316, 201) bảo hành 12 tháng.
Y lọc inox DN100 ( 4 inch) (304, 316, 201) hay còn gọi Y Strainer inox DN100, là một thiết bị lọc công nghiệp được làm bằng chất liệu inox (thép không gỉ), có kích thước đường kính danh nghĩa (đường kính trong) là 100mm, thường được lắp đặt cho đường ống có đường kính ngoài là 110mm (phi 110). Thiết bị này có chức năng chính là lọc và loại bỏ các cặn bẩn, rác thải, mảnh vụn có trong lưu chất (chất lỏng hoặc khí) trước khi chúng đi vào hệ thống. Việc này giúp bảo vệ các thiết bị phía sau như máy bơm, van, đồng hồ đo lưu lượng khỏi bị hư hỏng, tắc nghẽn, đồng thời duy trì hiệu suất hoạt động ổn định của toàn hệ thống.
I. Nguyên lý hoạt động và thông số kỹ thuật Y lọc inox DN100.

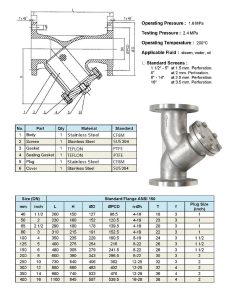

1. Catalog Y lọc inox.
2. Nguyên lý hoạt động Y lọc inox.
-Nguyên lý hoạt động của y lọc hoạt động tự động, Khi dòng lưu chất đi qua thân van, nó sẽ gặp lưới lọc. Các tạp chất rắn có kích thước lớn hơn mắt lưới sẽ bị giữ lại, trong khi lưu chất sạch sẽ tiếp tục đi qua. Các tạp chất bị giữ lại sẽ tích tụ trong bầu lọc và có thể được loại bỏ định kỳ bằng cách tháo nắp bầu lọc ra để vệ sinh lưới.
3. Thông số kỹ thuật Y lọc inox DN100 (Spec).
-Kích thước: DN100 ( 4 inch).
–Thân van: Có hình dạng chữ Y đặc trưng, được đúc nguyên khối từ inox 304, 316 hoặc các loại inox khác. Thân van có 3 đầu ống, trong đó 2 đầu được nối vào đường ống, đầu còn lại là bầu chứa rác.
-Lưới lọc: Là bộ phận quan trọng nhất, nằm bên trong thân van và chắn ngang dòng chảy. Lưới lọc được làm từ inox, có nhiều kích thước mắt lưới khác nhau để giữ lại các tạp chất rắn.
-Nắp bầu lọc (nắp lọc y): Dùng để bịt kín bầu chứa rác, được kết nối với thân van bằng ren hoặc bu lông. Nắp này có thể tháo rời để vệ sinh hoặc thay thế lưới lọc khi cần.
-Gioăng làm kín: Nằm giữa nắp và thân van, được làm từ các vật liệu như Teflon (PTFE), EPDM, giúp đảm bảo độ kín khít, chống rò rỉ lưu chất.
-Áp lực làm việc: PN10, PN16, PN25 (10 bar, 16 bar, 25 bar)
-Mặt bích: Hai đầu của thân van được thiết kế dạng mặt bích theo các tiêu chuẩn như BS, JIS, DIN, ANSI để kết nối chắc chắn với đường ống bằng bu lông và đai ốc.
-Nhiệt độ làm việc: Từ 0°C đến 150°C hoặc cao hơn tùy thuộc vào vật liệu.
-Môi trường sử dụng: Nước sạch, nước thải, hóa chất, xăng dầu, khí nén, hơi nóng.
-Xuất xứ: Trung Quốc, Malaysia.
II. Ưu điểm và Ứng dụng Y lọc inox DN100.
1. Ưu điểm của Y lọc inox.
-Chất liệu inox: Chống ăn mòn và gỉ sét tốt, chịu được nhiệt độ và áp suất cao, phù hợp với nhiều loại môi trường khắc nghiệt như hóa chất, nước thải, hơi nóng.
-Kết nối mặt bích: Đảm bảo độ chắc chắn, kín khít, chịu được áp lực lớn và dễ dàng lắp đặt, bảo trì, thay thế.
-Kích thước DN100: Phù hợp cho đường ống có đường kính danh nghĩa 100mm (tương đương phi 114mm), là kích thước phổ biến trong các hệ thống công nghiệp lớn.
Chống ăn mòn: Vật liệu inox giúp thiết bị hoạt động tốt trong các môi trường khắc nghiệt như hóa chất, axit, nước mặn.
-Độ bền cao: Inox có khả năng chịu áp lực và nhiệt độ lớn, giúp kéo dài tuổi thọ sản phẩm.
-Dễ bảo trì: Thiết kế nắp lọc giúp việc tháo lắp và vệ sinh lưới lọc trở nên thuận tiện.
-Bảo vệ thiết bị: Ngăn cản cặn bẩn làm hỏng các thiết bị đắt tiền phía sau như bơm, van, đồng hồ đo lưu lượng.
2. Ứng dụng của Y lọc inox.
Y lọc inox được ứng dụng rộng rãi trong nhiều ngành công nghiệp và hệ thống khác nhau, bao gồm:
-Hệ thống xử lý nước và nước thải: Lọc cặn bẩn, rác thải để bảo vệ máy bơm, van và các thiết bị khác.
-Hệ thống đường ống công nghiệp: Lọc các tạp chất trong các đường ống dẫn chất lỏng, khí, hơi nóng.
-Hệ thống HVAC: Bảo vệ các thiết bị như chiller, boiler khỏi cặn bẩn.
-Ngành hóa chất, thực phẩm, dược phẩm: Với vật liệu inox, y lọc đảm bảo vệ sinh và chống ăn mòn tốt trong các môi trường đặc thù này.
-Hệ thống PCCC: Lọc cặn bẩn trong nước trước khi đi vào các thiết bị chữa cháy.
3. Chính sách khi mua Y lọc inox an việt phát.
-Bảo hành; 12 tháng.
-Hỗ trợ giao hàng trên toàn quốc.
-Tư vấn hỗ trợ, hướng dẫn lắp đặt.
-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
