Van một chiều cánh bướm DN100
Van một chiều cánh bướm DN100 (phi 110, 4 inch) hay còn gọi là Wafer type check valve DN100, là loại van công nghiệp, được sử dụng để kiểm soát dòng chảy theo một hướng duy nhất. Cấu tạo của van gồm thân van, đĩa van hình cánh bướm và lò xo.
-Van hoạt động tự động dựa trên áp lực của dòng chảy. Khi dòng chảy đi qua, áp lực sẽ đẩy lá van mở ra. Khi dòng chảy dừng lại hoặc có hiện tượng chảy ngược, lá van sẽ tự động đóng lại nhờ lực lò xo và áp lực ngược, ngăn không cho lưu chất chảy ngược về. Điều này giúp bảo vệ các thiết bị trong hệ thống như máy bơm khỏi hư hỏng.
I. Nguyên lý hoạt động và thông số kỹ thuật Van một chiều cánh bướm DN100.

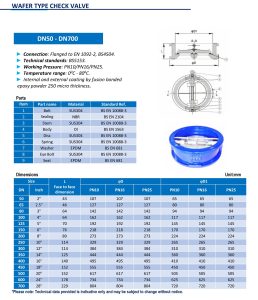

1. Catalog Van một chiều cánh bướm.
2. Nguyên lý hoạt động Van một chiều cánh bướm.
-Khi có dòng chảy đi qua, áp lực của dòng chất lỏng sẽ đẩy đĩa van (cánh bướm) mở ra.
-Khi dòng chảy ngừng hoặc có hiện tượng chảy ngược, áp lực của dòng chất lỏng ngược và lực đàn hồi của lò xo sẽ tự động đẩy đĩa van về vị trí đóng, ngăn chặn dòng chảy ngược hiệu quả.
3. Thông số kỹ thuật Van một chiều cánh bướm DN100 (Spec).
-Kích thước: DN100 (phi 110, 4 inch).
-Thân van: Thường được làm từ gang, thép hoặc inox.
-Đĩa van (cánh bướm): Là bộ phận chính để đóng mở van, có hình dạng cánh bướm và được làm từ inox hoặc gang.
-Trục van và lò xo: Trục van giữ đĩa van, còn lò xo có tác dụng đàn hồi, giúp đóng van một cách tự động khi áp lực dòng chảy giảm.
-Gioăng làm kín: Thường là EPDM hoặc Teflon, giúp van kín khít và ngăn rò rỉ.
-Kiểu kết nối: Wafer (kẹp giữa hai mặt bích) là kiểu kết nối phổ biến nhất, một số loại có thể có kết nối mặt bích.
-Áp lực làm việc: PN10, PN16 (tương đương 10 bar và 16 bar).
-Nhiệt độ làm việc: Tùy thuộc vào vật liệu, có thể chịu được từ -20°C đến 180°C hoặc cao hơn.
-Môi trường sử dụng: Nước sạch, nước thải, hóa chất, khí nén.
-Hãng sản xuất: AUT, ARV, AUTA, KVS, SHINYI…
-Xuất xứ: Malaysia, Trung Quốc, Việt Nam, Thổ Nhĩ Kỳ…
II. Ưu điểm và ứng dụng Van một chiều cánh bướm DN100.
1. Ưu điểm Van một chiều cánh bướm.
-Thiết kế nhỏ gọn, trọng lượng nhẹ: Dễ dàng lắp đặt và tiết kiệm không gian.
-Giá thành hợp lý: So với các loại van một chiều khác, van cánh bướm có giá thành cạnh tranh hơn.
-Hoạt động tự động: Đóng mở dựa vào áp lực dòng chảy, không cần nguồn điện hay cơ cấu điều khiển phức tạp.
-Ngăn chặn dòng chảy ngược hiệu quả: Bảo vệ các thiết bị trong hệ thống như máy bơm, đồng hồ đo lưu lượng.
2. Ứng dụng Van một chiều cánh bướm.
Van một chiều cánh bướm được sử dụng rộng rãi trong nhiều lĩnh vực:
-Hệ thống cấp thoát nước, xử lý nước thải.
-Hệ thống phòng cháy chữa cháy (PCCC).
-Các nhà máy, xí nghiệp sản xuất, chế biến thực phẩm.
-Hệ thống HVAC (điều hòa không khí và thông gió).
-Hệ thống bơm chất lỏng, khí, hơi.
3. Chính sách khi mua van một chiều cánh bướm an việt phát.
-Bảo hành; 12 tháng.
-Hỗ trợ giao hàng trên toàn quốc.
-Tư vấn hỗ trợ, hướng dẫn lắp đặt.
-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng, CO, CQ, Packinglist.
