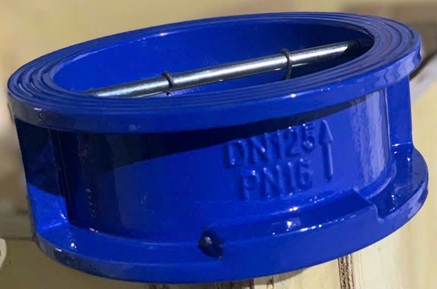

Van một chiều cánh bướm AUTA

–Van một chiều cánh bướm AUTA, hay còn gọi là van bướm một chiều (Butterfly Check Valve), là một loại van tự động được sử dụng rộng rãi trong các hệ thống đường ống. Chức năng chính của nó là chỉ cho phép dòng chảy lưu chất (chất lỏng hoặc khí) đi qua theo một chiều duy nhất và ngăn chặn dòng chảy ngược trở lại hệ thống. Điều này giúp bảo vệ các thiết bị trong hệ thống như máy bơm, đồng hồ đo, van công nghiệp khỏi hư hỏng do áp lực ngược hoặc hiện tượng búa nước.

I. Nguyên lý hoạt động và thông số kỹ thuật Van một chiều cánh bướm AUTA.

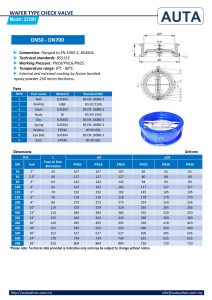

1. Catalog Van một chiều cánh bướm AUTA.

2. Nguyên lý hoạt động Catalog Van một chiều cánh bướm.

Van một chiều cánh bướm hoạt động hoàn toàn tự động dựa vào áp lực của dòng chảy:

-Khi có dòng chảy thuận: Áp lực của lưu chất từ hướng đúng sẽ tác động vào đĩa van, đẩy hai cánh bướm mở ra, cho phép lưu chất đi qua van.

-Khi dòng chảy ngừng hoặc có dòng chảy ngược: Áp lực của dòng chảy thuận không còn, hoặc khi có áp lực từ chiều ngược lại, lò xo sẽ đẩy hai cánh bướm trở về vị trí đóng ban đầu, hoặc trọng lực của đĩa van cũng có thể góp phần đóng van, ngăn không cho lưu chất chảy ngược lại.

3. Thông số kỹ thuật Van một chiều cánh bướm.

–Thân van: Là phần vỏ bên ngoài, bao bọc và bảo vệ các bộ phận bên trong. Thân van thường được làm từ các vật liệu như gang, inox, thép hoặc nhựa, tùy thuộc vào môi trường và ứng dụng cụ thể. Nó có thể có các kiểu kết nối khác nhau như wafer (kẹp), mặt bích.

-Đĩa van: Đây là bộ phận quan trọng nhất, có hình dạng giống cánh bướm (thường là hai nửa đĩa) và được gắn trên một trục trung tâm. Đĩa van có nhiệm vụ đóng mở để điều khiển dòng chảy. Vật liệu chế tạo đĩa van thường là inox để đảm bảo độ bền và khả năng chống ăn mòn.

-Trục van: Nối đĩa van với thân van, giúp đĩa van xoay quanh trục để mở hoặc đóng. Trục thường được làm bằng thép không gỉ.

-Lò xo: Lò xo được lồng bên ngoài trục hoặc gắn trực tiếp vào đĩa van, có tác dụng giữ đĩa van ở vị trí đóng khi không có dòng chảy hoặc khi có áp lực ngược. Khi có dòng chảy thuận, áp lực sẽ đẩy lò xo và mở đĩa van.

-Kết nối: Mặt bích.

-Áp lực làm việc: PN10/PN16 (tương đương 1.0MPa/1.6MPa).

-Nhiệt độ làm việc: 0°C ~ 80°C.

-Kiểu kết nối: Mặt bích.

-Môi trường làm việc: Nước sạch, nước thải.

-Kích thước: Đa dạng từ DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400.

-Hãng sản xuất: AUTA Malaysia.

-Bảo hành: 12 tháng.

II. Ưu điểm và Ứng dụng Van một chiều cánh bướm AUTA.

1. Ưu điểm Van một chiều cánh bướm.

–Thiết kế nhỏ gọn: Van một chiều cánh bướm có kích thước và trọng lượng nhỏ gọn hơn so với nhiều loại van một chiều khác, giúp tiết kiệm không gian lắp đặt và dễ dàng vận chuyển.

-Lắp đặt dễ dàng: Thường có kiểu kết nối wafer (kẹp giữa hai mặt bích của đường ống) nên việc lắp đặt và tháo dỡ khá đơn giản.

-Giảm thiểu thủy kích: Thiết kế cánh bướm giúp giảm thiểu hiện tượng búa nước (thủy kích) khi van đóng, bảo vệ hệ thống đường ống.

-Chi phí thấp: Thường có giá thành cạnh tranh so với các loại van một chiều khác.

-Hoạt động tự động: Không cần nguồn năng lượng bên ngoài để vận hành.

2. Ứng dụng Van một chiều cánh bướm.

–Hệ thống cấp thoát nước và xử lý nước thải: Ngăn chặn nước bẩn tràn ngược vào hệ thống nước sạch, hoặc ngăn dòng chảy ngược gây hư hỏng bơm.

-Hệ thống HVAC (Hệ thống sưởi, thông gió và điều hòa không khí): Kiểm soát dòng chảy của chất làm lạnh và các chất lỏng khác.

-Hệ thống bơm: Lắp đặt trước máy bơm để bảo vệ bơm khỏi áp lực ngược khi bơm ngừng hoạt động.

-Ngành dầu khí: Ngăn chặn dòng dầu hoặc khí chảy ngược trong đường ống.

-Chế biến thực phẩm và hóa chất: Đảm bảo dòng chảy một chiều và ngăn ngừa ô nhiễm chéo giữa các chất lỏng.

-Hệ thống phòng cháy chữa cháy: Đảm bảo nước chỉ chảy theo một chiều từ nguồn nước đến đám cháy.
