Mô tả

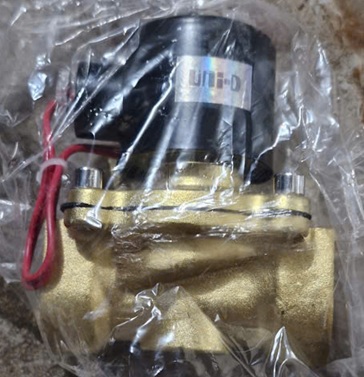

Van điện từ UNID UW20 (Phi 27, 3/4 inch), (24V 220V)
Van điện từ UNID UW20 (Phi 27, 3/4 inch) là một dòng van điện từ được sản xuất bởi thương hiệu UNID, chuyên dùng để điều khiển dòng chảy của nước, khí, dầu nhẹ trong các hệ thống tự động hóa,
I. Nguyên lý hoạt động và thông số kỹ thuật Van điện từ UNID UW20.

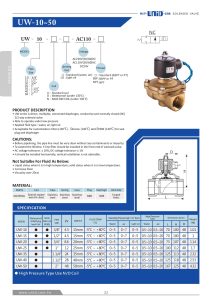

1. Catalog Van điện từ UNID.
2. Nguyên lý hoạt động Van điện từ UNID.
-Van thường đóng (Normally Closed – NC): Ở trạng thái bình thường (không có điện), van đóng hoàn toàn, ngăn chặn dòng chảy. Khi được cấp điện, cuộn dây tạo từ trường, kéo piston lên, mở van và cho phép lưu chất đi qua. Khi ngắt điện, piston trở về vị trí ban đầu và van đóng lại. Đây là loại phổ biến nhất.
-Van thường mở (Normally Open – NO): Ở trạng thái bình thường (không có điện), van mở hoàn toàn, cho phép lưu chất đi qua. Khi được cấp điện, cuộn dây tạo từ trường, đẩy piston xuống, đóng van và ngăn chặn dòng chảy. Khi ngắt điện, piston trở về vị trí ban đầu và van mở ra.
3. Thông số ký thuật Van điện từ UNID UW20 (SPEC).
-Kích thước: DN20 (tương đương 3/4 inch hoặc phi 27mm).
-Chất liệu thân van: Đồng thau (phổ biến) hoặc Inox.
-Dạng van: Thường đóng (NC – Normally Close) là loại phổ biến nhất, khi cấp điện van mở và khi ngắt điện van đóng. Cũng có loại thường mở (NO – Normally Open) nhưng ít thông dụng hơn cho model UW20.
-Kiểu kết nối: Ren trong (BSPT, NPT, BSP), hai đầu ren.
-Điện áp điều khiển: 24V DC hoặc 220V AC.
-Cuộn điện (Coil): Thường sử dụng điện áp phổ biến như 24VDC, 220VAC. Cuộn dây được thiết kế để chịu được nhiệt độ cao. Cuộn coil có tiêu chuẩn kháng nước, chống bụi IP65 hoặc IP68.
-Áp lực làm việc:
+Nước/Dầu: 0 ~ 0.5 Mpa (tương đương 5 kgf/cm² hoặc 5 Bar)
+Khí: 0 ~ 0.7 Mpa (tương đương 7 kgf/cm² hoặc 7 Bar)
+Áp lực tối đa có thể lên đến 10 Bar (PN10).
-Nhiệt độ làm việc: Từ -5°C đến 80°C.
-Môi trường làm việc: Nước, dầu nhẹ, khí nén.
-Thời gian đóng/mở: Rất nhanh, gần như tức thì (khoảng 1 giây).
II. Ưu điểm và ứng dụng Van điện từ UNID UW20.
1. Ưu điểm Van điện từ UNID.
-Hoạt động tự động: Điều khiển đóng mở bằng cuộn coil điện, giúp tự động hóa quá trình điều khiển dòng chảy.
-Đa dạng điện áp: Có thể lựa chọn 24V DC hoặc 220V AC, phù hợp với nhiều hệ thống điện khác nhau.
-Chất liệu bền bỉ: Thân van bằng đồng thau (hoặc inox) giúp chống ăn mòn và tăng tuổi thọ.
-Thiết kế nhỏ gọn: Dễ dàng lắp đặt và bảo trì.
-Giá thành hợp lý: Là một trong những lựa chọn kinh tế cho các ứng dụng van điện từ.
-Ứng dụng rộng rãi: Thích hợp cho các hệ thống tưới tiêu tự động, hệ thống cấp nước sinh hoạt, công nghiệp (xử lý nước, máy nén khí).
2. Ứng dụng Van điện từ UNID.
-Hệ thống cấp thoát nước: Dân dụng, tưới tiêu tự động, hệ thống lọc nước, nhả nước tự động.
-Hệ thống khí nén: Điều khiển van đóng mở bằng PLC trong các dây chuyền sản xuất.
-Hệ thống HVAC: Trong các tủ điện điều áp, phòng máy lạnh trung tâm.
-Hệ thống cấp dầu, hơi nhẹ: Trong các máy móc sản xuất công nghiệp.
-Các ứng dụng tự động hóa khác: Trong các hệ thống cần đóng/mở dòng lưu chất bằng điện.
3. Chính sách khi mua van điện từ UNID UW an việt phát.
-Bảo hành; 12 tháng.
-Hỗ trợ giao hàng trên toàn quốc.
-Tư vấn hỗ trợ, hướng dẫn lắp đặt.
-Cung cấp đầy đủ hóa đơn VAT, chứng chủ chất lượng.
