Mô tả

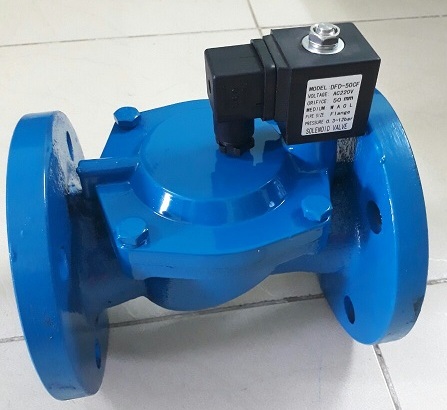

Van điện từ mặt bích DN50
Van điện từ mặt bích DN50 là loại van điều khiển tự động, đóng mở nhanh,được sử dụng phổ biến để đóng mở dòng chảy của các loại môi chất lỏng hoặc khí trong đường ống. Đặc điểm nổi bật của loại van này là vật liệu chế tạo chính là gang và phương pháp kết nối với đường ống là mặt bích.
I. Nguyên lý hoạt động và thông số kỹ thuật Van điện từ mặt bích DN50.

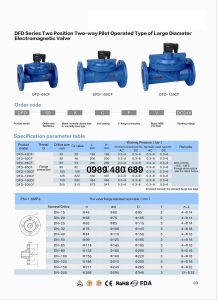

1. Catalog của van điện từ mặt bích.
2. Nguyên lý hoạt động van điện từ mặt bích DN50.
–Van thường đóng (NC – Normally Closed): Khi không có điện, pít-tông hoặc màng chắn sẽ đóng kín cửa van, ngăn không cho môi chất đi qua. Khi cấp điện cho cuộn coil, từ trường sinh ra sẽ hút pít-tông/màng lên, mở van cho dòng chảy đi qua.
-Van thường mở (NO – Normally Open): Ngược lại với van thường đóng, khi không có điện, van ở trạng thái mở. Khi cấp điện, cuộn coil sẽ tạo lực hút để đóng van lại.
3. Thông số kỹ thuật van điện từ mặt bích .
-Kích thước: DN50
-Thân van: Gang (Gang xám, Gang cầu FCD450).
-Kết nối: Mặt bích (chuẩn BS).
-Điện áp: 24VDC, 220VAC.
-Áp lực làm việc: PN10, PN16
-Nhiệt độ làm việc: 0°C đến 80°C cho nước, khí nén. Đối với hơi nóng có thể lên đến 180°C – 220°C
-Kiểu hoạt động: Thường đóng (NC) hoặc Thường mở (NO).
-Tiêu chuẩn cuộn coil điện: IP65 (chống bụi và chống thấm nước), hoặc IP68.
-Môi trường sử dụng: Nước, khí nén, hơi nóng, dầu nhẹ, hóa chất không ăn mòn…
-Hãng sản xuất: Round Star, Uni-D .
-Xuất xứ: Đài Loan, Trung Quốc.
-Bảo hành: 12 tháng.
II. Ưu điểm và ứng dụng Van điện từ mặt bích DN50.
1. Ưu điểm van điện từ mặt bích.
–Tốc độ đóng/mở nhanh chóng: Phản ứng gần như tức thì, đáp ứng yêu cầu của các hệ thống tự động hóa.
-Độ tin cậy và tuổi thọ cao: Thiết kế chắc chắn, vật liệu bền bỉ giúp giảm chi phí bảo trì.
-Chịu áp lực tốt: Kết nối mặt bích đảm bảo độ kín khít và ổn định khi làm việc với áp suất lớn.
-Lưu lượng lớn: Đặc biệt phù hợp cho các hệ thống đường ống lớn, đảm bảo lưu lượng dòng chảy gần bằng lưu lượng vào.
-Dễ dàng lắp đặt và bảo trì: Cấu tạo nhỏ gọn, thiết kế thuận tiện cho việc thi công và bảo dưỡng.
-Đa dạng ứng dụng: Có thể sử dụng cho nhiều loại môi chất và trong nhiều ngành công nghiệp.
2. Ứng dụng van điện từ mặt bích.
–Hệ thống phòng cháy chữa cháy (PCCC): Thay thế van xả tràn, đảm bảo lưu lượng nước lớn.
-Hệ thống cấp thoát nước và xử lý nước thải: Điều khiển dòng chảy nước sạch, nước sinh hoạt, nước thải.
-Hệ thống tưới tiêu nông nghiệp: Đặc biệt là các trang trại quy mô lớn.
-Ngành công nghiệp hóa chất và dược phẩm: Kiểm soát dòng chảy hóa chất, dung dịch.
-Nhà máy thực phẩm và đồ uống: Đảm bảo vệ sinh và kiểm soát chính xác dòng chảy nguyên liệu.
