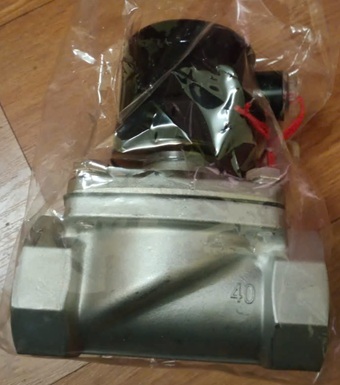

Van điện từ inox phi 49 (DN40, 1. 1/2 inch) ( 24V, 220V)
Van điện từ inox phi 49 là loại van điều khiển tự động sử dụng cuộn coil điện để đóng mở van, với kích thước đường ống danh định là DN40 (tương đương phi 49mm hoặc 1.1/2 inch).
I. Nguyên lý hoạt động và thông số kỹ thuật Van điện từ inox phi 49.

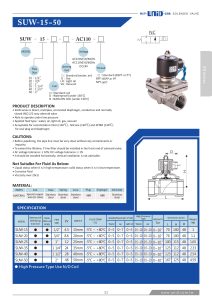

1. Catalog van điện từ inox.
2. Nguyên lý hoạt động van điện từ inox.
-Van điện từ là một loại van hoạt động dựa trên nguyên lý điện cơ. Nó sử dụng dòng điện để cung cấp năng lượng cho cuộn dây điện từ, từ đó tạo ra từ trường. Từ trường này sau đó làm dịch chuyển pít-tông hoặc piston để đóng hoặc mở van, điều khiển dòng chảy của chất lỏng (lỏng hoặc khí) qua đường ống.
3. Thông số kỹ thuật Van điện từ inox phi 49.
-Kích thước: Phi 49 ( DN40, 1.1/2 inch).
-Chất liệu: Thân van và các bộ phận chính được làm từ thép không gỉ (inox), phổ biến là inox 304 hoặc 316. Inox có khả năng chống ăn mòn và chịu nhiệt tốt, phù hợp cho nhiều môi trường khắc nghiệt.
-Kiểu hoạt động:
+Thường đóng: Van luôn ở trạng thái đóng khi không có điện và mở khi được cấp điện.
+Thường mở: Van luôn ở trạng thái mở khi không có điện và đóng khi được cấp điện.
-Điện áp sử dụng: 24V (DC) và 220V (AC).
-Kiểu kết nối: Kết nối ren.
-Cuộn dây điện từ (Coil điện): Là bộ phận quan trọng nhất, tạo ra từ trường khi được cấp điện, 24V (DC) và 220V (AC). Cuộn coil có tiêu chuẩn kháng nước, chống nước, chống bụi IP65 hoặc IP68.
-Trục van: Thường làm bằng Inox cao cấp, di chuyển lên xuống dưới tác động của lực từ trường để điều khiển đóng mở van.
-Lò xo: Tạo lực đàn hồi, giúp piston/trục van trở về vị trí ban đầu khi ngắt điện.
-Màng van/Gioăng làm kín: Thường làm từ cao su tổng hợp như EPDM, Teflon (PTFE), có chức năng ngăn chặn dòng chảy khi van đóng kín và đảm bảo độ kín khít, chống rò rỉ.
-Áp suất làm việc: 0 đến 10 bar.
-Nhiệt độ làm việc: Khoảng -5°C đến 80°C cho môi trường nước, khí nén; có loại chịu được nhiệt độ cao hơn (lên đến 185°C) cho hơi nóng.
-Hãng sản xuất: UNI-D, EVF…
-Xuất xứ: Đài Loan Trung Quốc, Việt Nam.
-Bảo hành: 12 tháng.
II. Ưu điểm và ứng dụng Van điện từ inox phi 49.
1. Ưu điểm van điện từ inox.
-Chống ăn mòn hiệu quả: Nhờ vật liệu inox, van có độ bền cao trong môi trường hóa chất, axit, bazơ, nước biển.
-Chịu nhiệt độ cao: Phù hợp cho các ứng dụng có nhiệt độ hơi nóng hoặc chất lỏng nóng.
-Đóng mở nhanh chóng: Hoạt động tự động, điều khiển bằng điện nên thời gian đóng mở rất nhanh (dưới 1 giây).
-Tiết kiệm nhân công: Thay thế việc đóng mở thủ công, giúp tự động hóa hệ thống.
-Kích thước nhỏ gọn: Dễ dàng lắp đặt và tiết kiệm không gian.
-Đa dạng về chủng loại: Có nhiều model, hãng sản xuất khác nhau để lựa chọn.
2. Ứng dụng van điện từ inox.
-Hệ thống cấp thoát nước, xử lý nước.
-Hệ thống hơi nóng, lò hơi, sấy, hấp.
-Ngành công nghiệp thực phẩm, đồ uống.
-Ngành hóa chất (với vật liệu inox 316 hoặc gioăng teflon cho hóa chất ăn mòn).
-Hệ thống tưới tiêu tự động.
-Hệ thống khí nén.
-Các ứng dụng trong bệnh viện, nhà máy sản xuất.
