Mô tả

Van bướm tín hiệu điện ARV

-Van bướm tín hiệu điện ARV là một loại van bướm tay quay thông thường nhưng được tích hợp thêm bộ tín hiệu điện (hay còn gọi là công tắc giám sát). Chức năng chính của bộ tín hiệu này là giám sát trạng thái đóng/mở của van và truyền thông tin đó về tủ điều khiển trung tâm hoặc hệ thống giám sát. Nhờ vậy, người vận hành có thể theo dõi  van từ xa mà không cần đến trực tiếp vị trí lắp đặt.

I. Nguyên lý hoạt động và thông số kỹ thuật Van bướm tín hiệu điện ARV.

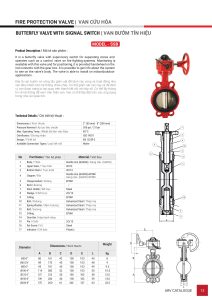

1. Catalog Van bướm tín hiệu điện ARV .

2. Nguyên lý hoạt động Van bướm tín hiệu điện.

-Khi van được vận hành (bằng tay quay), đĩa van sẽ xoay để điều chỉnh lưu lượng chất lỏng hoặc khí. Bộ tín hiệu điện sẽ phát hiện sự thay đổi vị trí của đĩa van và gửi tín hiệu về trung tâm điều khiển, giúp người vận hành nắm bắt được trạng thái hoạt động của van một cách chính xác và kịp thời.

3. Thông số kỹ thuật Van bướm tín hiệu điện.

-Thân van: Thường được làm từ gang dẻo, sơn phủ epoxy để tăng cường khả năng chống ăn mòn.

-Đĩa van: Có dạng đĩa tròn, thường làm từ gang, thép không gỉ hoặc bọc cao su EPDM để đảm bảo độ kín khít và chịu mài mòn tốt. Đĩa van được cố định ở giữa bằng trục.

-Trục van: Bằng thép không gỉ, giúp lá van quay một góc từ 0 đến 90 độ để điều chỉnh dòng chảy.

-Bộ truyền động: Bao gồm tay quay vô lăng và hộp số, giúp điều khiển van đóng mở dễ dàng.

-Bộ tín hiệu điện (công tắc giám sát): Gồm các công tắc hoặc cảm biến được lắp trực tiếp với hộp số van, có nhiệm vụ báo hiệu trạng thái đóng mở của van (đóng hoàn toàn hoặc mở hoàn toàn) về tủ điều khiển.

-Hãng sản xuất: ARV

-Xuất xứ: Việt Nam.

-Kích thước: DN50, DN65, DN80, DN100, DN125, DN150, DN200.

-Áp suất làm việc: PN10/PN16

-Nhiệt độ làm việc: 10°C đến 80°C

-Gioăng làm kín: Cao su EPDM cao cấp

-Tiêu chuẩn thiết kế: BS5155,

-Tiêu chuẩn mặt bích: EN558-1

-Sơn phủ: Sơn Epoxy –

Kiểu kết nối: Wafer (kẹp bích).

II. Ưu điểm và ứng dụng Van bướm tín hiệu điện ARV.

1. Ưu điểm của Van bướm tín hiệu điện.

–Giám sát và điều khiển từ xa: Giúp người vận hành có thể theo dõi trạng thái đóng mở của van một cách dễ dàng và kịp thời, ngay cả khi van ở vị trí khó quan sát hoặc xa.

-Tăng cường an toàn: Đặc biệt quan trọng trong các hệ thống PCCC, giúp phát hiện sớm các sự cố hoặc trạng thái bất thường của van, từ đó đưa ra cảnh báo hoặc xử lý kịp thời.

-Tự động hóa hệ thống: Dễ dàng tích hợp vào hệ thống điều khiển tự động, nâng cao hiệu quả vận hành và giảm thiểu sự can thiệp thủ công.

-Độ chính xác cao: Cung cấp thông tin chính xác về trạng thái của van, hỗ trợ việc vận hành và bảo trì.

-Tiết kiệm chi phí: Giảm thiểu chi phí nhân công và thời gian kiểm tra tại chỗ, đồng thời giảm thiểu rủi ro hư hỏng do không kịp thời phát hiện sự cố.

-Thiết kế nhỏ gọn, dễ lắp đặt: Phù hợp với nhiều không gian và vị trí khác nhau.

-Bền bỉ và đáng tin cậy: Sản xuất từ vật liệu chất lượng cao, có khả năng chống ăn mòn và chịu áp lực tốt, đảm bảo tuổi thọ lâu dài.

2. Ứng dụng của Van bướm tín hiệu điện.

–Hệ thống phòng cháy chữa cháy (PCCC): Đây là ứng dụng phổ biến nhất, cho phép giám sát và điều khiển van trong hệ thống chữa cháy, đảm bảo an toàn cho người và tài sản.

-Hệ thống cấp thoát nước: Sử dụng trong các trạm bơm, hệ thống cung cấp nước khu đô thị, chung cư để điều khiển và giám sát lưu lượng nước.

-Nhà máy sản xuất công nghiệp: Điều khiển lưu lượng chất lỏng, khí trong các quy trình sản xuất.

-Hệ thống HVAC (sưởi ấm, thông gió, điều hòa không khí): Điều khiển lưu lượng khí trong hệ thống.

-Hệ thống lò hơi, khí nén: Đảm bảo an toàn và hiệu quả vận hành.

-Các ngành công nghiệp khác: Thực phẩm, đồ uống, hóa chất, năng lượng… nơi cần giám sát chính xác và nhanh chóng.
